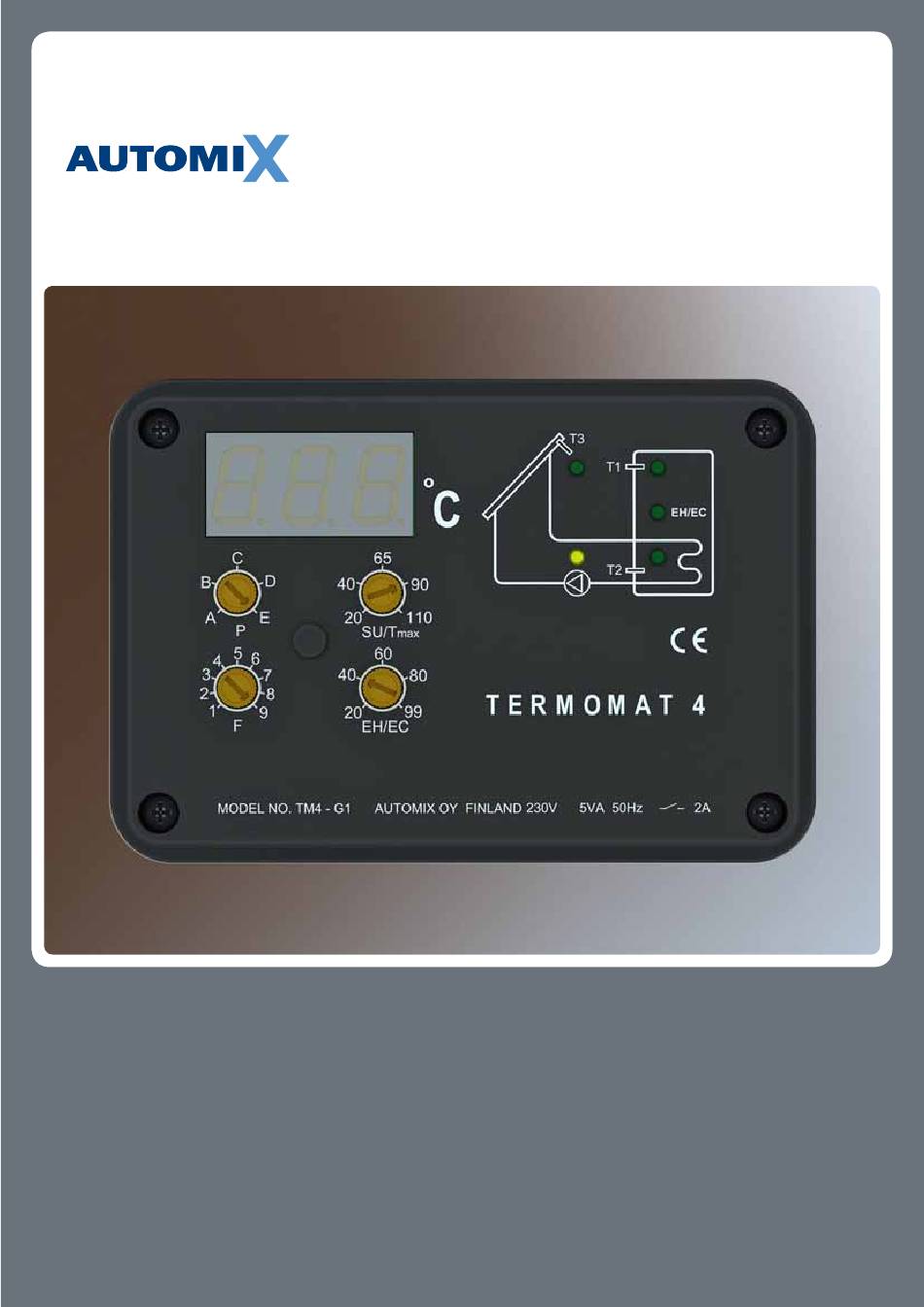

- Seite 1 TERMOMAT 4 – Installations- und Betriebsanleitung Elektronischer Temperaturdifferenzregler und Leistungsüberwacher für Solarwärmeanlagen.
-
Seite 2: Der Automatische Solarwärmeregler Termomat 4 Besteht Aus Folgenden Komponenten
TERMOMAT 4 ELEkTronISchEr TEmpEraTurdIffErEnzrEgLEr und LEISTungSüBErwachEr für SoLarwärmEanLagEn. Der automatische Solarwärmeregler P-Regler (Programmtabelle) TERMOMAT 4 besteht aus folgenden Komponenten: SU/T 1. Elektronischer Temperaturregler TM4 ×1 2. Stromkabel (1,5 m) ×1 3. Temperaturfühler T1 (3 m) ×1 abbildung 2 EH/EC 4. Temperaturfühler T2 (5 m) ×1 5. Temperaturfühler T3 (PT-1000) (20 m) ×1 Der Termomat 4 startet die Umwälzpumpe, wenn der 6. Fühlerhülse (150 mm) 2 St. -
Seite 3: Überkochschutz Des Kollektors
SU/Tmax-Regler (Überkochschutz) Überkochschutz des Kollektors Wenn der Fühler T2 für die Temperatur im unteren Bereich des Wärmespeichers einen höheren Wert als die Tmax-Einstellung SU/T (20–100 °C) meldet, wird die Pumpe durch die normale Überkochschutzeinstellung gestoppt. Falls dies jedoch zu einem Temperaturanstieg über +115 °C an T3 führt, hebt die EH/EC abbildung 3 Einheit den Überkochschutz temporär auf (Überkochschutz des Kollektors). Die Pumpe arbeitet dann bei maximaler Die Temperatur für den Überkochschutz kann mit dem Tmax- Leistung, bis der Kollektor um 10 Grad abgekühlt ist, d. h. auf Regler stufenlos zwischen +20 °C und +110 °C eingestellt +105 °C. Der maximale temporäre Aufhebungswert beträgt werden. Wenn die Temperatur T2 über diesen Wert steigt, 10 °C, d. h. ein T2-Wert zwischen 30 und 120 °C. Dies findet stoppt die Pumpe. Während einer Überkochsituation wird auf nicht in der Swimmingpool-Position, aber im erzwungenen der Anzeige „HE“ angezeigt. AUS-Modus statt. Anpassung des Überkochschutzes F-Regler (Pumpengeschwindigkeitsregelung) SU/T SU/T EH/EC abbildung 4 EH/EC abbildung 5 1. Halten Sie die Taste gedrückt, und warten Sie, bis die Dezimalpunkte auf der Anzeige angezeigt werden. -
Seite 4: Zusatzheizung
EH/EC-Regler (Zusatzheizung/Zusatzkühlung) Um die Zuschaltung der Zusatzkühlung zu prüfen, trennen Sie die Einheit vom Stromnetz und schließen Sie sie wieder an. Prüfen Sie anschließend, ob auf der Anzeige zu Anfang „EC“ oder „EH“ angezeigt wird. „EC“ steht für die Zusatzkühlung. SU/T Abschalten der Zusatzkühlung Gehen Sie wie bei der Aktivierung vor, stellen Sie jedoch EH/EC abbildung 7 einen Wert von genau 20 °C ein. Die grüne LED schaltet Zusatzheizung während der Einstellung ab, um die Abschaltung der Funktion anzuzeigen. Falls der Wert des Fühlers T1 für die Temperatur im oberen Taste Bereich des Wärmespeichers unter den Sollwert fällt, schaltet sich ein potentialfreies Relais ein. Dieses ermöglicht die Regelung einer zusätzlichen Heizquelle. Die Temperatur, ab der die Zusatzheizung zuschaltet, wird mit dem EH/EC-Regler SU/T festgelegt. Wenn die Zusatzheizung zugeschaltet ist, leuchtet die EH/EC-LED auf. Zusatzkühlung EH/EC abbildung 9 Tastenfunktion Die Zusatzkühlung ist das Gegenteil zur Zusatzheizung. Das entsprechende Relais schaltet sich ein, wenn der Durch Drücken der Taste wechseln Sie zum nächsten Wärmespeicher gekühlt werden muss. Programmstadium. -
Seite 5: Temperaturanzeige
Energiezähler Starthilfe Die Starthilfe dient einer korrekten Messung und dem abbildung 10 störungsfreien Betrieb des Systems. ºC Der Kollektorfühler befindet sich nicht immer an der wärmsten Stelle (in der Hülse), oder er reagiert eventuell langsam. Die Starthilfe wird aktiviert, wenn die Temperatur am Fühler T3 in Der Energiezähler schätzt die Menge der gewonnenen Wärme den letzten 4 Minuten um 3 Grad gestiegen ist (auch wenn die in kWh oder MWh. Er kann angezeigt werden, indem Sie die normalen Ladebedingungen nicht erfüllt wurden). Taste (Abbildung 9) sechsmal drücken. Auf der Anzeige wird Die Starthilfe aktiviert die Pumpe für 5 Sekunden. Wenn kurz „E“ angezeigt, bevor der aktuelle Wert des Energiezählers innerhalb dieses Zeitraums die normalen Ladebedingungen erscheint. erfüllt werden, startet der normale Ladevorgang. Die Starthilfe kann erst nach 4 Minuten erneut aktiviert werden. Der Energiezähler zeigt entweder kWh oder MWh an. Der Sie ist für alle Programme verfügbar. Punkt bestimmt die Einheit: Falls kein Punkt angezeigt wird, ist Temperaturanzeige die Einheit kWh. Falls ein Punkt angezeigt wird, ist die Einheit MWh. Der Energiezähler stoppt bei einem Wert von 9,99 MWh. Die Berechnung kann durch Zurücksetzen des Zählers erneut gestartet werden. abbildung 11 Zurücksetzen des Zählers ºC Der Energiezähler kann zurückgesetzt werden, indem die Taste (Abbildung 9) während der Anzeige des Energiezählers für min. 3 Sekunden gedrückt wird. Die verschiedenen Temperaturen (T1, T2 und T3) können mit Kalibrierung des Energiezählers der Taste angewählt werden. -
Seite 6: Elektrische Anschlüsse
Elektrische Anschlüsse Die elektrischen Anschlüsse müssen gemäß Abbildung 12 erfolgen. Stromanschluss L Werksseitig angeschlossene Phase N Werksseitig angeschlossener Nullleiter PE Werksseitig angeschlossener Schutzleiter Umwälzpumpe P Phase der Umwälzpumpe (Pumpengeschwindigkeit) N Nullleiter der Umwälzpumpe PE Schutzleiter der Umwälzpumpe Zusatzrelais 1 Potentialfreies Relais, Wechsel NC = normal geschlossen abbildung 12 2 Potentialfreies Relais, gemeinsamer Anschluss 3 Potentialfreies Relais, Wechsel NO = normal offen Temperaturfühler Fühler T2 wird im unteren Bereich des Wärmespeichers nahe am Stutzen des Kollektoraustrittsrohrs angebracht. Auch hier werden die besten Werte unter Verwendung einer Fühlerhülse Die korrekte Position der Fühler ist für den störungsfreien erreicht. Betrieb des Systems entscheidend. Fühler T3 wird in einer Hülse im Sonnenkollektor oder in Die Kabel für Fühler T1 und T2 sind 3 bzw. 5 Meter lang. Das einem „heißen“ Austrittsrohr im oberen Bereich des Kollektors...
