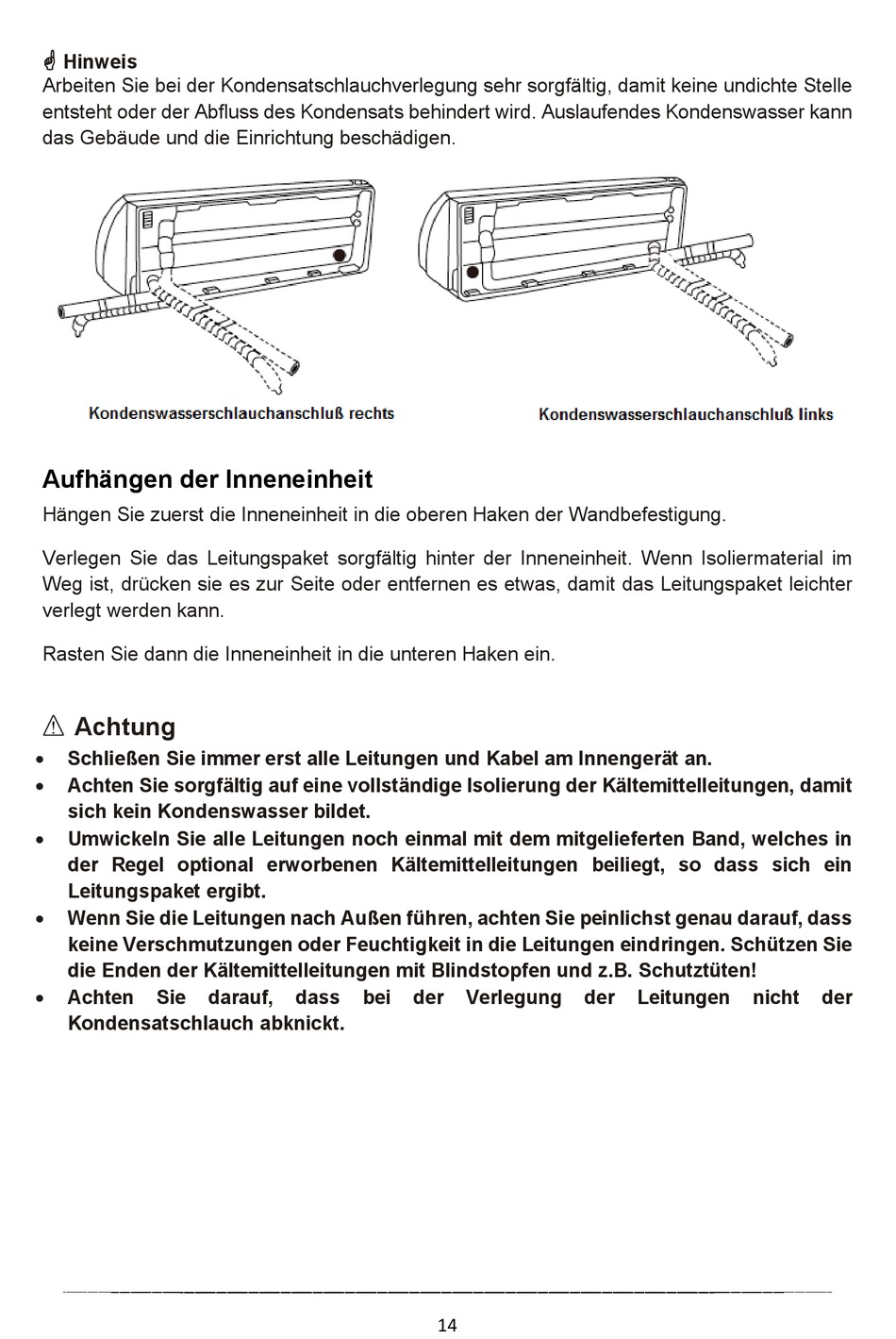

Aufhängen Der Inneneinheit - Riewitec M9OU-14/2 Installationsanleitung


Hinweis
Arbeiten Sie bei der Kondensatschlauchverlegung sehr sorgfältig, damit keine undichte Stelle
entsteht oder der Abfluss des Kondensats behindert wird. Auslaufendes Kondenswasser kann
das Gebäude und die Einrichtung beschädigen.
Aufhängen der Inneneinheit
Hängen Sie zuerst die Inneneinheit in die oberen Haken der Wandbefestigung.
Verlegen Sie das Leitungspaket sorgfältig hinter der Inneneinheit. Wenn Isoliermaterial im
Weg ist, drücken sie es zur Seite oder entfernen es etwas, damit das Leitungspaket leichter
verlegt werden kann.
Rasten Sie dann die Inneneinheit in die unteren Haken ein.
Achtung
Schließen Sie immer erst alle Leitungen und Kabel am Innengerät an.
•
Achten Sie sorgfältig auf eine vollständige Isolierung der Kältemittelleitungen, damit
•
sich kein Kondenswasser bildet.
Umwickeln Sie alle Leitungen noch einmal mit dem mitgelieferten Band, welches in
•
der Regel optional erworbenen Kältemittelleitungen beiliegt, so dass sich ein
Leitungspaket ergibt.
Wenn Sie die Leitungen nach Außen führen, achten Sie peinlichst genau darauf, dass
•
keine Verschmutzungen oder Feuchtigkeit in die Leitungen eindringen. Schützen Sie
die Enden der Kältemittelleitungen mit Blindstopfen und z.B. Schutztüten!
Achten Sie
•
Kondensatschlauch abknickt.
darauf, dass bei der Verlegung
14
der Leitungen nicht der
