Zusatz zur Betriebsanleitung – CM3C63M in Kleinspannung DC 48 V
HINWEIS
In diesem Dokument werden die Unterschiede beschrieben, die die Motoren
CM3C63 in Kleinspannung 48 V gegenüber den Standardmotoren CM3C.. aufwei-
sen.
Das vorliegende Dokument gilt als Zusatz zur Betriebsanleitung "Synchrone Servo-
motoren (Medium Inertia), CM3C63 – 100". Die Betriebsanleitung ist weiterhin gültig.

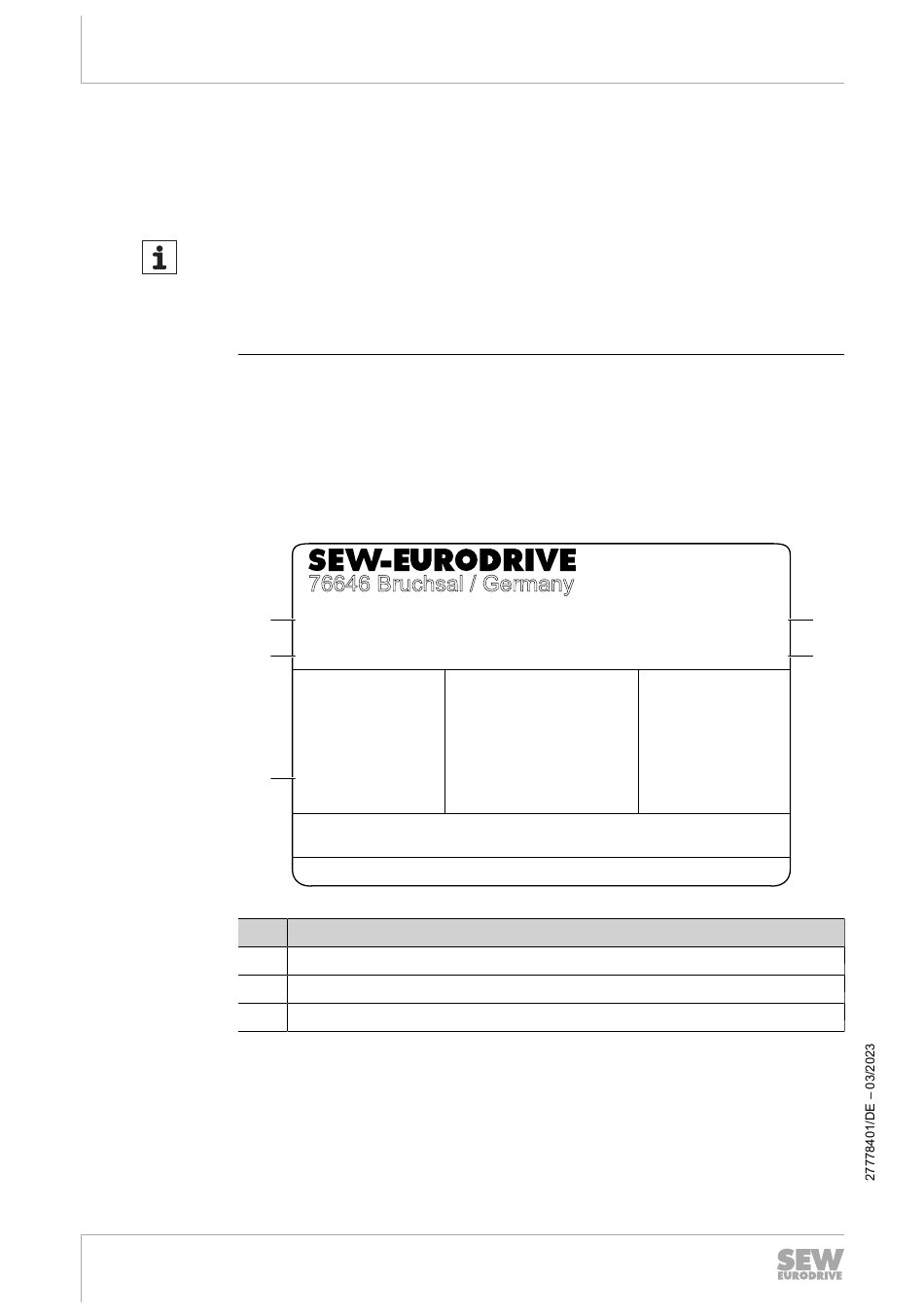

Die folgende Abbildung zeigt beispielhaft das 1. Typenschild eines Servomotors
CM3C.. mit Leistungssteckverbinder SEBX:
CM3C63M-45X-N/BZD/PK/AH1E/SEBX
[1]
-X
01.0123456789.0001.X22
[2]
Mo
4.3 Nm VT nC 0-4500 r/min IM
Mpk
6.0 Nm n max 7200 r/min IP
Io
39.5 A Up
Imax 56.5 A Ta
Usys
33 V
[3]
PS1
1.8kW Ubr 21.6-26.4 DC V nS1 4500r/min
3~IEC60034
Zeile Angaben
[1]
•
Typenkennzeichnung mit Kennzeichnung Leistungssteckverbinder SEBX
[2]
•
Seriennummer mit Kennzeichnung Sonderkonstruktion X
[3]
•
Systemspannung
32
V
-20..40 °C
Mbr
3.2
Nm
22935908 DE
ET0000
Jahr 2023
B5
65
kg
9.029
Th.Kl. 155(F)
TENV ML 03
Made in Germany
40109147275
