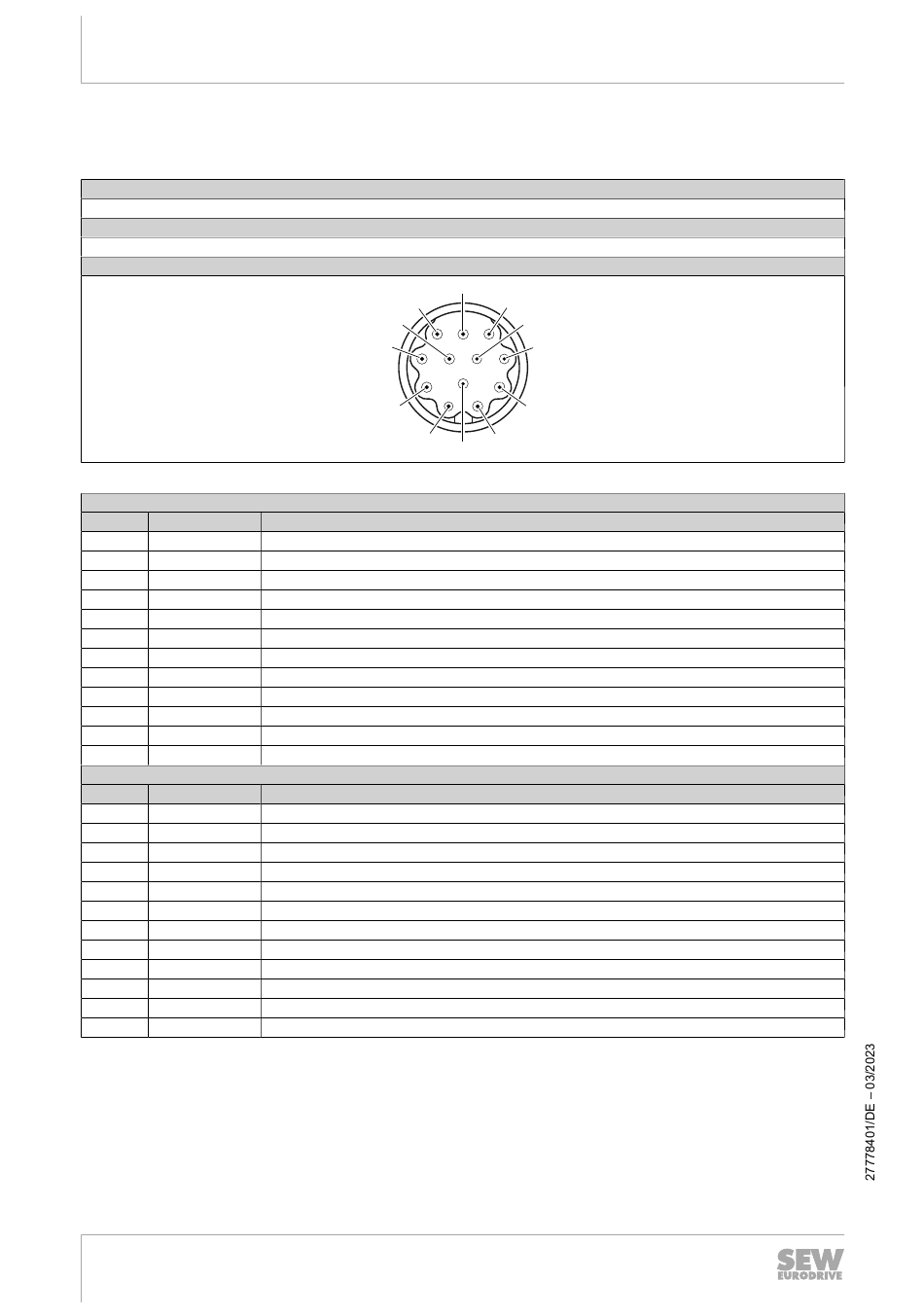

Elektrische Installation
Anschluss Signalsteckverbinder M23
Funktion
Signalanschluss
Anschlussart
M23, Fa. TE Connectivity – Intercontec products, Serie 623, SEW-Einsatz, SpeedTec-ready, Codier-Ring: ohne, male
Anschlussbild
Belegung für Motor mit Resolver RH1M
Kontakt
Signal
1
R1 Ref +
2
R2 Ref-
3
S1 Cos+
4
S3 Cos -
5
S2 Sin +
6
S4 Sin -
7
reserviert
8
reserviert
9
PK
10
PK
11
reserviert
12
reserviert
Belegung für Motor mit Geber AH1E
Kontakt
Signal
1
Up
2
0 V
3
D +
4
D -
5
CLK +
6
CLK -
7
reserviert
8
reserviert
9
reserviert
10
reserviert
11
reserviert
12
reserviert
10
Zusatz zur Betriebsanleitung – CM3C63M in Kleinspannung DC 48 V
Das Anschlussbild des Steckverbinders zeigt die Kontaktseite der Anschlüsse.
10
2
3
Beschreibung
Referenz +
Referenz -
Kosinus +
Kosinus -
Sinus +
Sinus -
nicht anschließen
nicht anschließen
Motorschutz
Motorschutz
nicht anschließen
nicht anschließen
Beschreibung
Spannungsversorgung
Spannungsversorgung
Daten + (serielle Übertragung)
Daten - (serielle Übertragung)
Clock + (serielle Übertragung)
Clock - (serielle Übertragung)
nicht anschließen
nicht anschließen
nicht anschließen
nicht anschließen
nicht anschließen
nicht anschließen
