6 Elektrische Anschlüsse

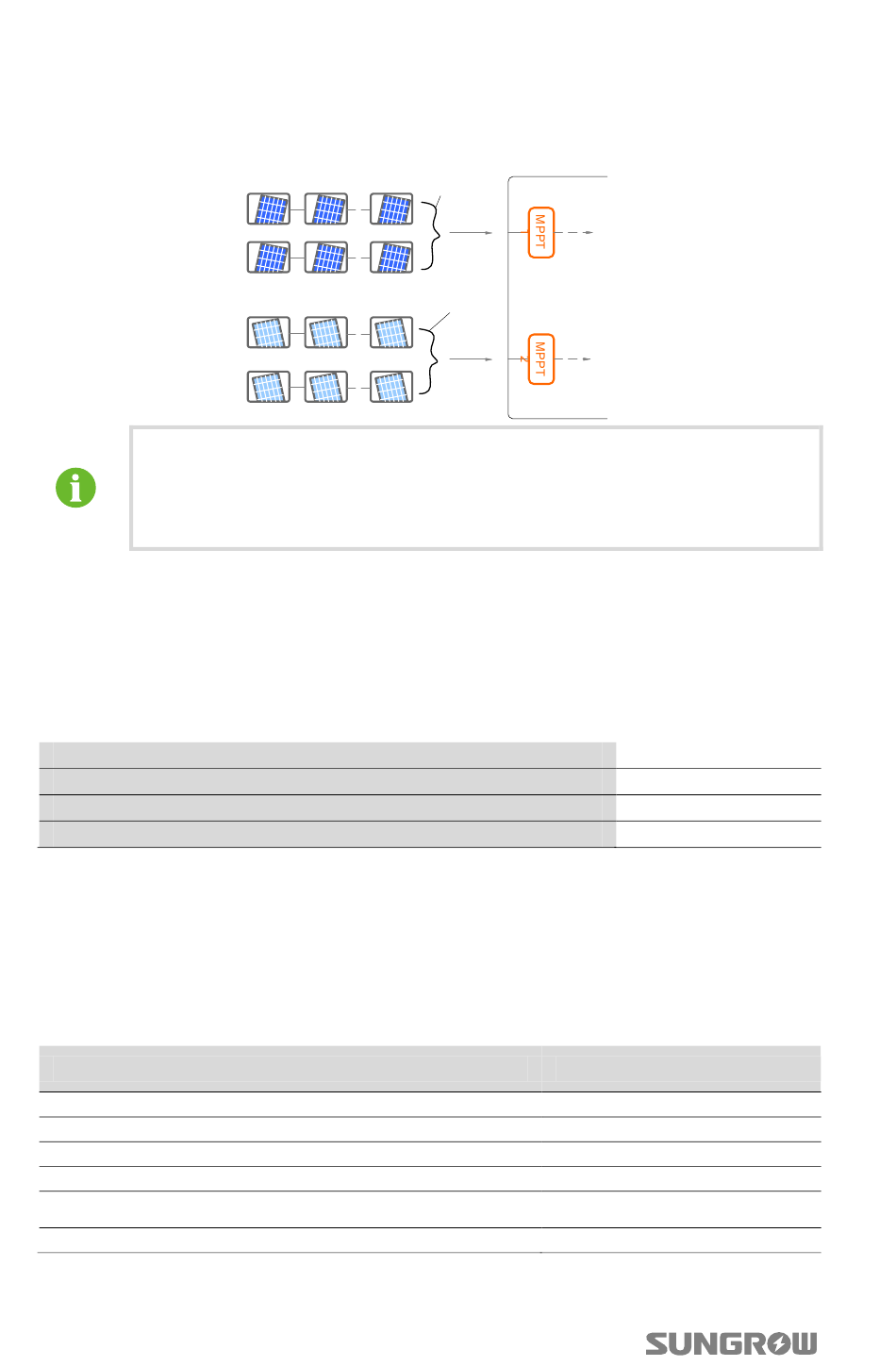

Wie im folgenden Diagramm dargestellt, sollte für den SG30KTL-M z.B.
wegen verschiedener Orientierungen der beiden PV-Eingänge der
„Unabhängig" Modus gewählt werden.
Um die Leistungsfähigkeit des DC-Eingangs vollständig auszunutzen,
sollten die PV-Strings, die auf den gleichen DC-Eingang geschaltet
sind, eine einheitliche Struktur, den gleichen Modultyp, die gleiche
Modulanzahl, eine identische Neigung und orientierung besitzen.
Beachten Sie, dass vor dem Anschluss der PV-Eingänge folgende
Spezifikationen erfüllt sein müssen:
Maximale DC-Gesamtleistung des Wechselrichters
Maximale DC-Leistung pro Eingang
Maximale Leerlaufspannung pro Eingang
Grenzwert des PV-Kurzschlussstroms
Die besondere Aufmerksamkeit sollte der maximalen Leerlaufspannung der
PV-Strings bei minimalen Umgebungstemperaturen und unter Berück-
sichtigung des Temperaturkoeffizienten der PV-Module gelten.
Ein Beispiel zur genaueren Beschreibung:
Position
PV-Modultyp
Leistung
Leerlaufspannung(STC)
Kurzschlussstrom(STC)
Temperaturkoeffizient der Leerlaufspannung (β)
Module im String
38
PV Input 1
Inverter Inside
PV Input 2
Wert
XXX230S-24/Vb
230W
42.4V
7.60A
-0.3656%/°C
21
Benutzerhandbuch
32000W
16000W
1000V
33A
