Dimplex RT 104U Montage- Und Gebrauchsanweisung

Montage- und Gebrauchsanweisung

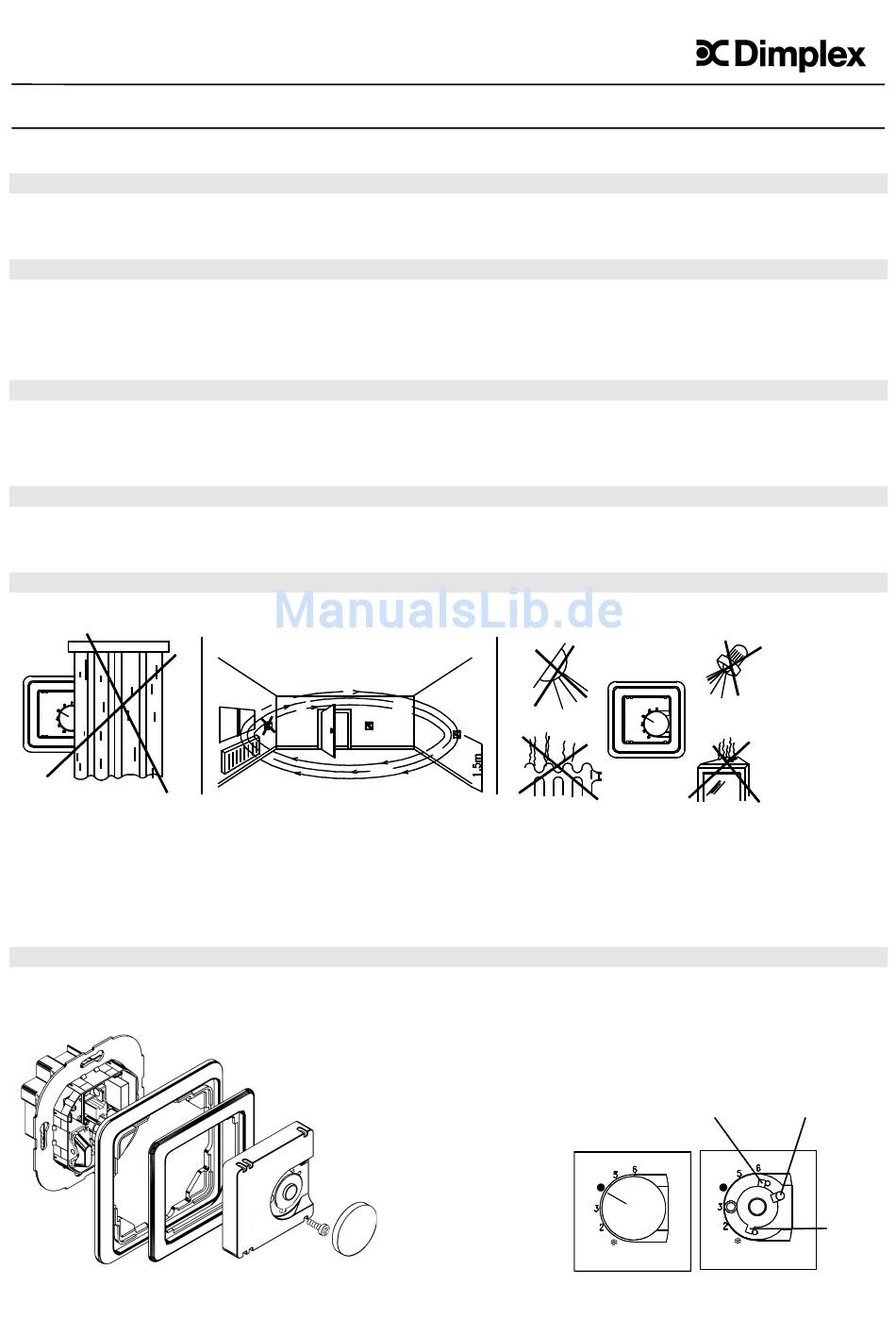

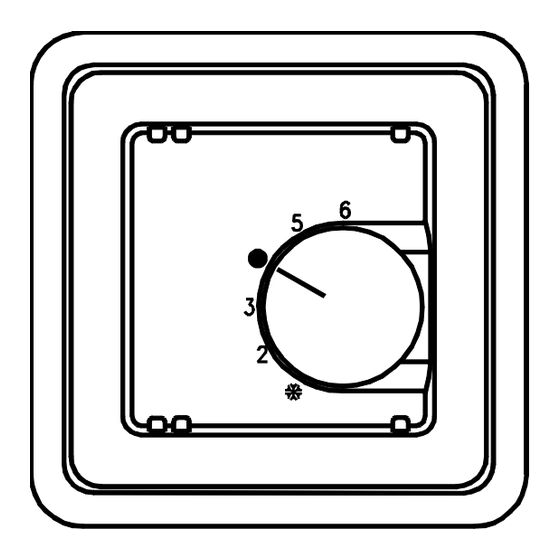

RT 104 U Raumtemperaturregler
Raumtemperaturregler im Flächenschalterrahmen für Unterputzmontage
Achtung!
Dieses Gerät darf nur durch einen Elektro-Fachmann geöffnet werden und gemäß dem Schaltbild in der Montage- und
Gebrauchsanweisung installiert werden. Dabei sind die geltenden Sicherheitsvorschriften zu beachten.
Anwendung
Raumtemperaturabhängige Regelung von elektrischen Direktheizgeräten sowie der Entladegebläse von Elektro-
Speicherheizgeräten. Montage in der Unterputzdose (UP-Dose 55mm). Separat als eigenständiges Gerät oder mittels
Zwischenringen gemäß DIN 49 075 in nahezu alle Flächenschaltersysteme integrierbar.
Bei Mehrfachrahmen den Regler an der untersten Stelle positionieren!
Funktion
Mit dem Einstellknopf kann die gewünschte Raum-Solltemperatur von „‫ "٭‬bis „6" eingestellt werden, was einem
Temperaturbereich von +5° bis +30°C entspricht. Die Einstellposition „●" entspricht im Regelfall einer angenehmen
Wohnraumtemperatur.
Öffnen des Reglers
Einstellknopf (1) mit Schraubendreher abhebeln - Schraube (2) lösen - Gehäusedeckel (3) abziehen - Zwischenrähmchen (4)
und Schalterrahmen (5) abnehmen.
Installation des Reglers
Nachfolgende aufgeführte Einbauhinweise sind zu beachten:
Einbauhinweise
Achtung, vor der Installation Netzspannung allpolig abschalten!
Der elektrische Anschluss erfolgt gemäß dem beigefügten Schaltbild . Die Last darf maximal 13 (4) A bei einer Spannung von
max. 250 V~ betragen. Regler (7) mittels Tragring (6) und Schrauben in der UP-Dose montieren.
Achtung: Ab Anschlussleistungen über 1500 W, darf die Klemme N nicht angeschlossen werden!
Begrenzung des Einstellbereiches
Stift (8) abziehen - Anschlag rot (9) für Maximaltemperatur und Anschlag blau (10) für Minimaltemperatur wählen - Stift (8)
zum Verriegeln der Anschläge wieder einstecken
7
6
5
Montage des Reglers
1
3 2
4
459238.66.50 12/02/A
9
Begrenzung des Einstellbereichs
8
10
412 539 0
