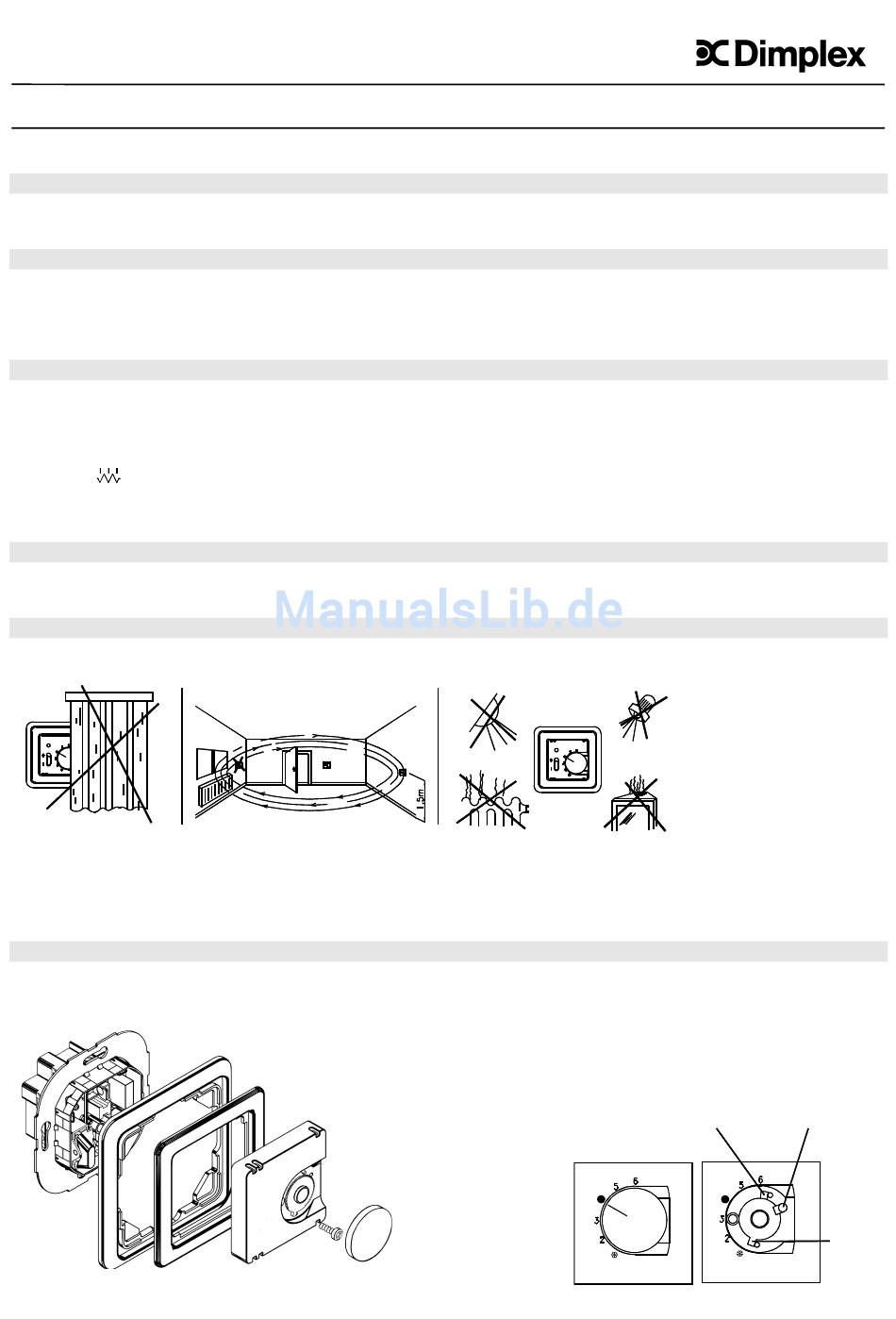

Montage- und Gebrauchsanweisung

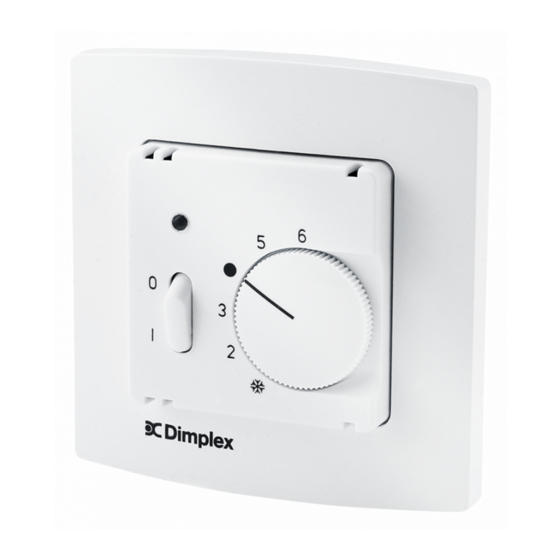

RT 100 U, RT 101 U, RT 102 U Raumtemperaturregler
Raumtemperaturregler im Flächenschalterrahmen für Unterputzmontage
Achtung!
Dieses Gerät darf nur durch einen Elektro-Fachmann geöffnet werden und gemäß dem Schaltbild in der Montage- und
Gebrauchsanweisung installiert werden. Dabei sind die geltenden Sicherheitsvorschriften zu beachten.
Anwendung
Raumtemperaturabhängige Regelung der Entladegebläse von Elektro-Speicherheizgeräten sowie von elektrischen
Direktheizgeräten. Montage in der Unterputzdose (UP-Dose 55mm). Separat als eigenständiges Gerät oder mittels
Zwischenringen gemäß DIN 49 075 in nahezu alle Flächenschaltersysteme integrierbar. Bei Mehrfachrahmen den Regler an
der untersten Stelle positionieren!
Funktion
Mit dem Einstellknopf kann die gewünschte Raum-Solltemperatur von „ "٭bis „6" eingestellt werden, was einem
Temperaturbereich von +5° bis +30°C entspricht. Die Einstellposition „●" entspricht im Regelfall einer angenehmen
Wohnraumtemperatur.
Schalter „0/1"
- Reglerfunktion Aus/Ein (nur Regler RT 101 U). Kontrolllampe leuchtet bei Reglerfunktion Ein.
Schalter „0/
''
- Zusatzheizung Aus/Ein (nur Regler RT 102 U). Kontrolllampe leuchtet bei Zusatzheizung Ein.
An Regler RT 100 U, RT 101 U kann z.B. über eine bauseits installierte Schaltuhr eine Temperaturabsenkung vorgenommen
werden (siehe Abschnitt „Schaltbild, Anschluss").
Öffnen des Reglers
Knopf (1) mit Schraubendreher abhebeln - Schraube (2) lösen - Gehäusedeckel (3) abziehen - Zwischenrähmchen (4) und
Schalterrahmen (5) abnehmen.
Installation des Reglers
Nachfolgende aufgeführte Einbauhinweise sind zu beachten:
Einbauhinweise
Einbauhinweise
Achtung, vor der Installation Netzspannung allpolig abschalten!
Der elektrische Anschluss erfolgt gemäß dem beigefügten Schaltbild. Die Last darf maximal 10 (4) A bei einer Spannung von
max. 250 V~ betragen. Regler (7) mittels Tragring (6) und Schrauben in der UP-Dose montieren.
Begrenzung des Einstellbereiches
Stift (8) abziehen - Anschlag rot (9) für Maximaltemperatur und Anschlag blau (10) für Minimaltemperatur wählen - Stift (8)
zum Verriegeln der Anschläge wieder einstecken
7
6
5
Montage des Reglers
3
2
4
1
459238.66.51 12/02/A
9
Begrenzung des Einstellbereichs
8
10
412 538 0
