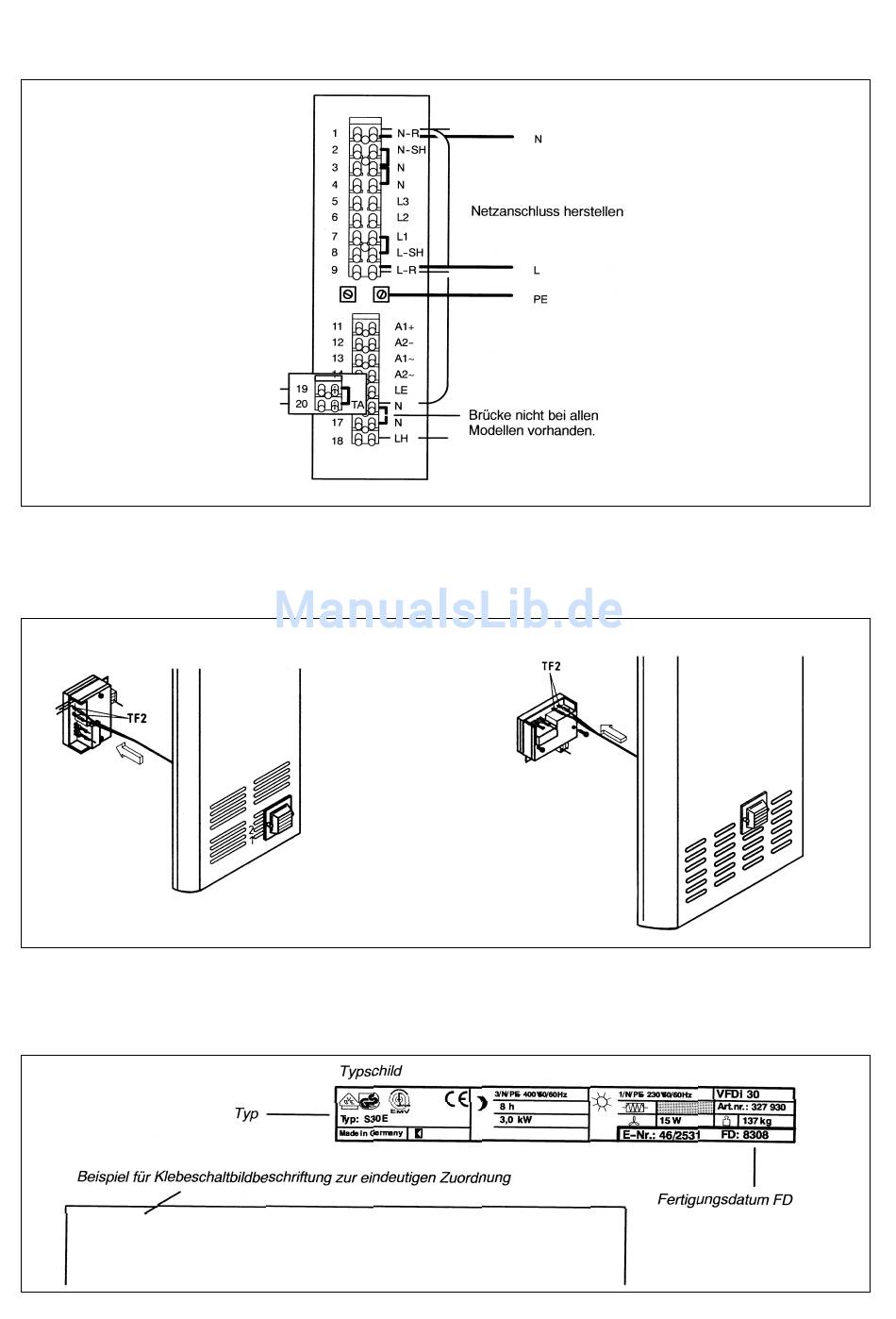

Netzanschluß
Netzanschluß herstellen.
Hinweis: Netzanschluß für Zweikreis-Speicherheizgeräte siehe separate Montageanweisung.
Temperaturfühler anschließen
Anschlußleitungen des Temperaturfühlers zur Reglerelektronik (TF 2) führen und Steckverbindung herstellen. Anschlußleitun-
gen mit beiliegendem Kabelbinder so fixieren, daß eine Zugentlastung der Steckkontake an der Reglerelektronik gewährlei-
stet ist, wenn die rechte Seitenwand abgenommen wird.
Beispiel Kompaktbaureihe
Beispiel Flachbaureihe
Schaltbild anbringen
Dem Ergänzungssatz liegen verschiedene Klebeschaltbilder bei. Am Gerätetypschild sorgfältig prüfen, welches Schaltbild
relevant ist (Typ und Fertigungsdatum FD). Schaltbild über das vorhandene Klebeschild in der Innenseite der rechten Sei-
tenwand kleben.
Für Gerätereihe S20E – S70E ab FD8308 bzw. N30E – N50E ab FD8308.
