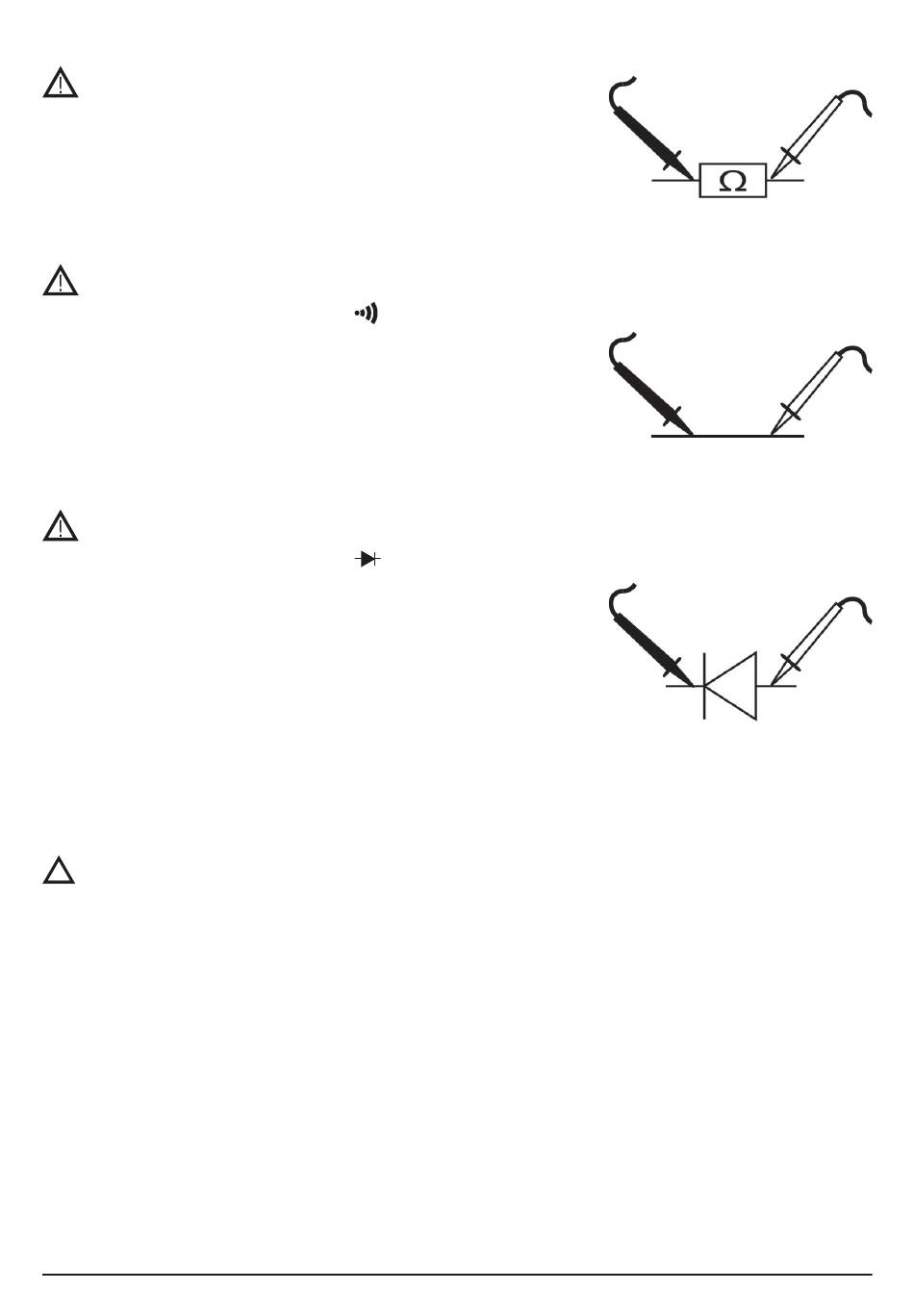

Widerstandsmessung
Achtung: Messen Sie keine unter Spannung stehenden Objekte!
• Drehen Sie den Drehwahlschalter ❸ in den entsprechenden Ω-Bereich.
• Verbinden Sie die rote Messleitung mit der Multifunktions-Buchse ❻ und die
schwarze Messleitung mit der COM-Buchse ❺.
• Verbinden Sie beide Messleitungen parallel mit dem zu messenden Objekt.
• Der gemessene Widerstand wird jetzt im Display ❶ angezeigt.
Durchgangsprüfer
Achtung: Messen Sie keine unter Spannung stehenden Objekte!
• Drehen Sie den Drehwahlschalter ❸ in den
• Verbinden Sie die rote Messleitung mit der Multifunktions-Buchse ❻ und die
schwarze Messleitung mit der COM-Buchse ❺.
• Verbinden Sie die Messspitzen mit dem zu messenden Objekt.
• Bei einem Widerstandswert von < 50 Ω ertönt der Summer und das Messob-
jekt hat somit Durchgang.
• Der gemessene Widerstand wird im Display ❶ angezeigt.
Dioden testen
Achtung: Messen Sie keine unter Spannung stehenden Bauteile!
• Drehen Sie den Drehwahlschalter ❸ in den
• Verbinden Sie die rote Messleitung mit der Multifunktions-Buchse ❻ und die
schwarze Messleitung mit der COM-Buchse ❺.
• Verbinden Sie die schwarze Messspitze mit der Kathode (-) und die rote
Messspitze mit der Anode (+) der zu messenden Diode.
• Die Durchlassspannung wird anschließend im Display ❶ angezeigt.
• Die typischen Spannungen sind ca. 0,6...0,8 V- bei einer Siliziumdiode und
ca. 0,3 V- bei einer Germaniumdiode.
• Wird die Diode in Sperrrichtung gemessen, erscheint im Display ❶ "1.".
• Treffen diese Werte nicht zu (z.B. auch in Flussrichtung wird "1." angezeigt)
ist die Diode vermutlich defekt.
NCV-Messung (Berührungslose Spannungserkennung)
Achtung: Selbst wenn die NCV-Messung keine Spannung anzeigt, ist vielleicht doch eine gefährliche Spannung
!
vorhanden. Führen Sie deshalb immer eine zweipolige Spannungsprüfung mit einem geeigneten Messgerät
durch, bevor Sie Arbeiten an einer Stromleitung durchführen!
•
Sobald das Multimeter eingeschaltet ist, ist die NCV-Messung aktiviert.
•
Sobald der Sensor unterhalb der NCV-LED ❽ eine Wechselspannung erkennt, fängt die NCV-LED ❽ zu blinken an.
Dabei ertönt kein akustisches Signal.
•
Der maximale Abstand, in welchem eine Wechselspannung erkannt werden kann, beträgt ca. 3 cm.
Hold-Funktion
• Drücken Sie die Hold-Taste ❷ um den aktuell angezeigten Messwert einzufrieren (im Display ❶ erscheint "H").
• Drücken Sie die Hold-Taste ❷ erneut, um wieder zur normalen Messung zurückzukehren.
Displaybeleuchtung
• Drücken Sie die Licht-Taste ➐, um die Hintergrundbeleuchtung des Displays ➊ einzuschalten. Die Beleuchtung bleibt für
ca. 5 Sek. aktiv und schaltet dann automatisch wieder ab.
-Bereich.
-Bereich.
5
