Geräte anschließen
Geräte anschließen

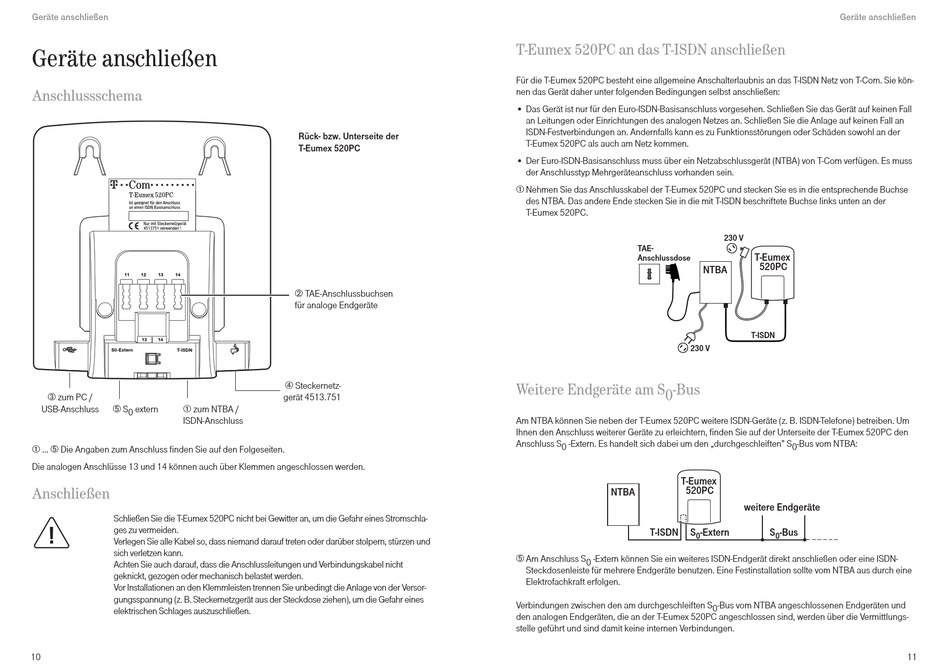

Anschlussschema
zum PC /
USB-Anschluss
S 0 extern
zum NTBA /
ISDN-Anschluss
...
Die Angaben zum Anschluss finden Sie auf den Folgeseiten.
Die analogen Anschlüsse 13 und 14 können auch über Klemmen angeschlossen werden.
Anschließen
Schließen Sie die T-Eumex 520PC nicht bei Gewitter an, um die Gefahr eines Stromschla-
a
ges zu vermeiden.
Verlegen Sie alle Kabel so, dass niemand darauf treten oder darüber stolpern, stürzen und
sich verletzen kann.
Achten Sie auch darauf, dass die Anschlussleitungen und Verbindungskabel nicht
geknickt, gezogen oder mechanisch belastet werden.
Vor Installationen an den Klemmleisten trennen Sie unbedingt die Anlage von der Versor-
gungsspannung (z. B. Steckernetzgerät aus der Steckdose ziehen), um die Gefahr eines
elektrischen Schlages auszuschließen.
10
Rück- bzw. Unterseite der
T-Eumex 520PC
TAE-Anschlussbuchsen
für analoge Endgeräte
Steckernetz-
gerät 4513.751
T-Eumex 520PC an das T-ISDN anschließen
Für die T-Eumex 520PC besteht eine allgemeine Anschalterlaubnis an das T-ISDN Netz von T-Com. Sie kön-
nen das Gerät daher unter folgenden Bedingungen selbst anschließen:
• Das Gerät ist nur für den Euro-ISDN-Basisanschluss vorgesehen. Schließen Sie das Gerät auf keinen Fall
an Leitungen oder Einrichtungen des analogen Netzes an. Schließen Sie die Anlage auf keinen Fall an
ISDN-Festverbindungen an. Andernfalls kann es zu Funktionsstörungen oder Schäden sowohl an der
T-Eumex 520PC als auch am Netz kommen.
• Der Euro-ISDN-Basisanschluss muss über ein Netzabschlussgerät (NTBA) von T-Com verfügen. Es muss
der Anschlusstyp Mehrgeräteanschluss vorhanden sein.
Nehmen Sie das Anschlusskabel der T-Eumex 520PC und stecken Sie es in die entsprechende Buchse
des NTBA. Das andere Ende stecken Sie in die mit T-ISDN beschriftete Buchse links unten an der
T-Eumex 520PC.
TAE-
Anschlussdose
230 V
Weitere Endgeräte am S 0 -Bus
Am NTBA können Sie neben der T-Eumex 520PC weitere ISDN-Geräte (z. B. ISDN-Telefone) betreiben. Um
Ihnen den Anschluss weiterer Geräte zu erleichtern, finden Sie auf der Unterseite der T-Eumex 520PC den
Anschluss S 0 -Extern. Es handelt sich dabei um den „durchgeschleiften" S 0 -Bus vom NTBA:
T-Eumex
Eumex
520PC
220PC
NTBA
T-ISDN
S
Am Anschluss S 0 -Extern können Sie ein weiteres ISDN-Endgerät direkt anschließen oder eine ISDN-
Steckdosenleiste für mehrere Endgeräte benutzen. Eine Festinstallation sollte vom NTBA aus durch eine
Elektrofachkraft erfolgen.
Verbindungen zwischen den am durchgeschleiften S 0 -Bus vom NTBA angeschlossenen Endgeräten und
den analogen Endgeräten, die an der T-Eumex 520PC angeschlossen sind, werden über die Vermittlungs-
stelle geführt und sind damit keine internen Verbindungen.
Geräte anschließen
230 V
T-Eumex
Eumex
520PC
220PC
NTBA
T-ISDN
weitere Endgeräte
-Extern
S
-Bus
0
0
11
