Montage - Inbetriebnahme

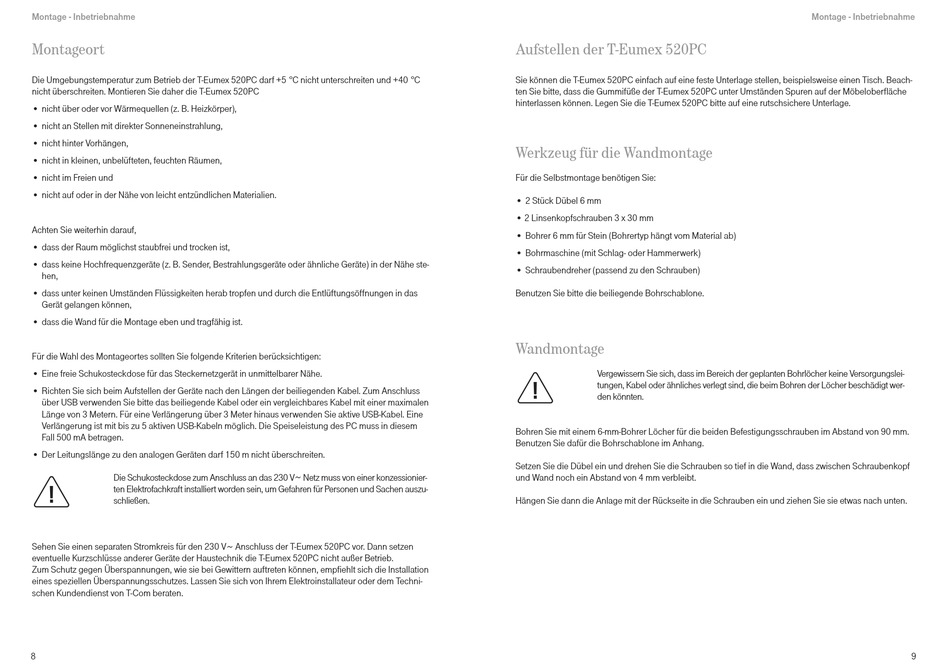

Montageort
Die Umgebungstemperatur zum Betrieb der T-Eumex 520PC darf +5 °C nicht unterschreiten und +40 °C
nicht überschreiten. Montieren Sie daher die T-Eumex 520PC
• nicht über oder vor Wärmequellen (z. B. Heizkörper),
• nicht an Stellen mit direkter Sonneneinstrahlung,
• nicht hinter Vorhängen,
• nicht in kleinen, unbelüfteten, feuchten Räumen,
• nicht im Freien und
• nicht auf oder in der Nähe von leicht entzündlichen Materialien.
Achten Sie weiterhin darauf,
• dass der Raum möglichst staubfrei und trocken ist,
• dass keine Hochfrequenzgeräte (z. B. Sender, Bestrahlungsgeräte oder ähnliche Geräte) in der Nähe ste-
hen,
• dass unter keinen Umständen Flüssigkeiten herab tropfen und durch die Entlüftungsöffnungen in das
Gerät gelangen können,
• dass die Wand für die Montage eben und tragfähig ist.
Für die Wahl des Montageortes sollten Sie folgende Kriterien berücksichtigen:
• Eine freie Schukosteckdose für das Steckernetzgerät in unmittelbarer Nähe.
• Richten Sie sich beim Aufstellen der Geräte nach den Längen der beiliegenden Kabel. Zum Anschluss
über USB verwenden Sie bitte das beiliegende Kabel oder ein vergleichbares Kabel mit einer maximalen
Länge von 3 Metern. Für eine Verlängerung über 3 Meter hinaus verwenden Sie aktive USB-Kabel. Eine
Verlängerung ist mit bis zu 5 aktiven USB-Kabeln möglich. Die Speiseleistung des PC muss in diesem
Fall 500 mA betragen.
• Der Leitungslänge zu den analogen Geräten darf 150 m nicht überschreiten.
Die Schukosteckdose zum Anschluss an das 230 V ~ Netz muss von einer konzessionier-
a
ten Elektrofachkraft installiert worden sein, um Gefahren für Personen und Sachen auszu-
schließen.
Sehen Sie einen separaten Stromkreis für den 230 V ~ Anschluss der T-Eumex 520PC vor. Dann setzen
eventuelle Kurzschlüsse anderer Geräte der Haustechnik die T-Eumex 520PC nicht außer Betrieb.
Zum Schutz gegen Überspannungen, wie sie bei Gewittern auftreten können, empfiehlt sich die Installation
eines speziellen Überspannungsschutzes. Lassen Sie sich von Ihrem Elektroinstallateur oder dem Techni-
schen Kundendienst von T-Com beraten.
8
Aufstellen der T-Eumex 520PC
Sie können die T-Eumex 520PC einfach auf eine feste Unterlage stellen, beispielsweise einen Tisch. Beach-
ten Sie bitte, dass die Gummifüße der T-Eumex 520PC unter Umständen Spuren auf der Möbeloberfläche
hinterlassen können. Legen Sie die T-Eumex 520PC bitte auf eine rutschsichere Unterlage.
Werkzeug für die Wandmontage
Für die Selbstmontage benötigen Sie:
• 2 Stück Dübel 6 mm
• 2 Linsenkopfschrauben 3 x 30 mm
• Bohrer 6 mm für Stein (Bohrertyp hängt vom Material ab)
• Bohrmaschine (mit Schlag- oder Hammerwerk)
• Schraubendreher (passend zu den Schrauben)
Benutzen Sie bitte die beiliegende Bohrschablone.
Wandmontage
Vergewissern Sie sich, dass im Bereich der geplanten Bohrlöcher keine Versorgungslei-
a
tungen, Kabel oder ähnliches verlegt sind, die beim Bohren der Löcher beschädigt wer-
den könnten.
Bohren Sie mit einem 6-mm-Bohrer Löcher für die beiden Befestigungsschrauben im Abstand von 90 mm.
Benutzen Sie dafür die Bohrschablone im Anhang.
Setzen Sie die Dübel ein und drehen Sie die Schrauben so tief in die Wand, dass zwischen Schraubenkopf
und Wand noch ein Abstand von 4 mm verbleibt.
Hängen Sie dann die Anlage mit der Rückseite in die Schrauben ein und ziehen Sie sie etwas nach unten.
Montage - Inbetriebnahme
9
