nVent RAYCHEM HWAT-T55 Bedienungsanleitung
Verwandte Anleitungen für nVent RAYCHEM HWAT-T55
Inhaltszusammenfassung für nVent RAYCHEM HWAT-T55

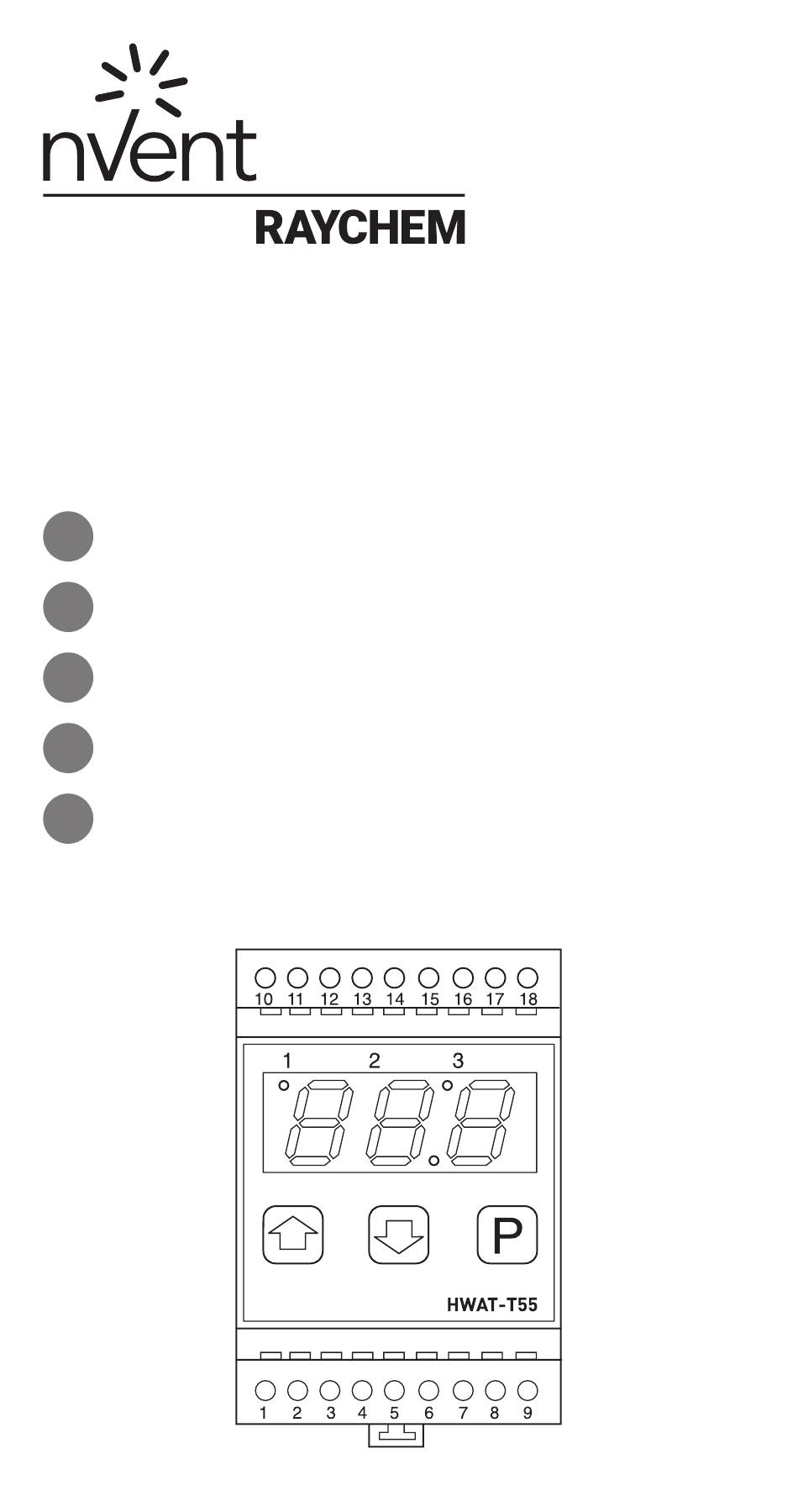

- Seite 1 HWAT-T55 Firmware version r0.8 or higher Operation Manual Manuel d’utilisation Bedienungsanleitung Návod k obsluze I nstrukcja obsługi...
-
Seite 26: Produktbeschreibung
PRODUKTBESCHREIBUNG Der Thermostat nVent RAYCHEM HWAT-T55 wurde speziell für nVent RAYCHEM Systemen entwickelt. Er ist mit einem Anlegefühler ausgestattet und für die Überwachung und Steuerung der selbstregelnden Temperaturhaltebänder nVent RAYCHEM HWAT-L, -M und -R zur Warmwasser-remperaturhaltung bei kleinen Warmwasser-Rohrleitungsnetzen oder für Anbindeleitungen bis 50 m Rorhleitungslänge... -
Seite 27: Funktionsbeschreibung
Nutzungshäufigkeit die am weitesten vom Warmwasserspeicher entfernt ist. Der HWAT-T55-Thermostat ist mit den selbstregelnden Heizbändern HWAT-L, -M und -R kompatibel. Bei selbstregelnden Heizbändern kommt es beim Start zu höheren Einschaltströmen. Um die Lebensdauer des Thermostats zu gewährleisten, ist die maximale... -
Seite 28: Verlängerung Von Fühlerleitungen
Wenn Sie die Fühlerleitungen verlängern müssen, verwenden Sie ein abgeschirmtes Kabel. Schließen Sie ein Ende des Kabels an eine Erdungsklemme in der Nähe der HWAT-T55 an. Verlegen Sie das Kabel nicht parallel zu den Netzkabeln. Der Gesamtwiderstand darf 7,5 Ohm nicht überschreiten. Nach dem Einschalten des Stroms zeigt der HWAT-T55 die aktuelle Sensortemperatur an. - Seite 29 INBETRIEBNAHME Schritt 1 Schritt 2 Schritt 3 2 Sec. Stunde eingeben Minute eingeben Display zeigt und zum Fortfahren und zum Fortfahren abwechselnd „P“ drücken „P“ drücken die Ist- und die Solltemperatur an DISPLAY A – Eco-Modus ist aktiviert, wenn LED blinkt B – Beheizungssystem eingeschaltet C –...
-
Seite 30: Modus Auswahl
MODUSAUSWAHL Komfort-Modus (Co) Der Thermostat läuft kontinuierlich. Er hält die gewählte Haltetemperatur von 55 °C, 50 °C oder 45 °C (unter der Voraussetzung, dass die Wärmeverluste der Rohrleitung nicht größer sind als die Heizleistung des gewählten Temperaturhaltebandes. Eco-modus Dieser Modus dient zur Senkung des Energieverbrauchs während Nebenzeiten, z. -
Seite 31: Auswahl Haltetemperatur
AUSWAHL HALTETEMPERATUR Haltetemperatur Im HWAT-T55 sind drei Temperaturen zum Halten der Rohrleitungstemperatur voreingestellt: 55°C (Werkseinstellung), 50°C and 45°C Die voreingestellten Temperaturen können in den Parametereinstellungen geändert werden. Drücken Sie zum Ändern der Werte auf die Pfeiltasten nach oben bzw. unten. - Seite 32 Navigation für parameter-modus – sollwerte für die parameter SP1 = Zeitspanne Eco-Modus SP2 = Zeitschaltuhr SP3 = Voreingestellte Temperaturen SP4 = Fühlerkorrektur Beenden des parameter-modus und rückkehr zum standard-betriebsmodus nVent.com/RAYCHEM...
-
Seite 33: Programmierbare Parameter
PROGRAMMIERBARE PARAMETER SP1: Zeitspanne eco-modus Startzeit Standardwert ist 23:00 Uhr; Eingabe in vollen Stunden Dauer Standardwert: 6 Stunden Eingabewert zwischen 3 und 8 Stunden Drücken Sie zum Ändern der Werte auf die Pfeiltasten nach oben bzw. unten. SP2: Zeitschaltuhr Eingabe Stunde Eingabe Minute Drücken Sie zum Ändern der Werte auf die Pfeiltasten nach oben bzw. -
Seite 34: Sp3: Voreingestellte Temperaturen
Beispiel: Die tatsächliche, mit einem externen Thermometer gemessene Rohrleitungstemperatur beträgt 55 °C. Auf dem Display des HWAT-T55 werden aber nur 53 °C angezeigt. Der Fühler muss um +2 K korrigiert werden. Drücken Sie zum Ändern der Werte auf die Pfeiltasten nach oben bzw. unten. - Seite 35 FEHLERBEHEBUNG Anzeige Ursache Lösung Fühlerkontakte und E01 – Alarm 1 Fühler defekt -widerstände prüfen Temperatur am Rohrleitungstem- Warmwasserspeicher E02 – Alarm 2 peratur über 66 °C prüfen und auf Wert unter 66 °C ändern Gemessene Temperatur Temperatur am 5 K unter der Warmwasserspeicher Haltetemperatur prüfen und Wert auf (nach einmaligem...
-
Seite 36: Technische Daten
TECHNISCHE DATEN Technische daten Betriebsspannung 230 V AC, +/−10 %, 50 Hz potential-frei (max. 230 VAC+- Schaltrelais 10%), Max.16 A (Ohmsche Last) Potentialfrei (max 230 VAC Alarm-Relais +10%) Umschaltkontakt Leistungsaufnahme max. 5 VA Anschlüsse 2,5 mm², Schraubklemmen Temperatureinstellungs- bereich* 40 bis 60 °C; Standardwert: * Geltende Hygiene- 55 °C vorschriften beachten Umgebungstemperatur-... - Seite 37 Gehäuse Farbe Schwarz 52,5 mm x 87,5 mm x 58 mm Gehäusemaße (H/B/T) Material IP20 (IP30 bei Installation im Schutzart Schaltschrank) Montage auf DIN-Schiene Installation (35 mm) Minimale 5 °C Montagetemperatur Verschmutzungsgrad Temperaturfühler Anlegefühler TF130 202AT, +/−1 % NTC 2,0 K bei 25 °C Kabellänge 10 m (zweiadrig) Fühlerabmessungen Durchmesser 5 mm, Länge 20 mm...
- Seite 61 Figure D 230 V~ C 16A 17 18 30 mA Alarm HWAT-T55 HWAT-L / HWAT-M / HWAT-R max. 50m Temperature Sensor R Ohm in °C 1211 1033 nVent.com/RAYCHEM...
