Montage
Kontrollieren des Unterhangs
Der Unterhang (F) der Bordwand variiert je nach
Bordwandtyp. Dies sollte bei der Montage der Ober-
kantendichtung beachtet werden.
Typ
Fläche 30 mm
F (mm)
74
Fahren Sie die Ladebordwand vorsichtig bis zur
Ladefläche hoch und kippen Sie sie in die Verti-
kalstellung. Prüfen Sie die Stellung im Vergleich zur
Hecktraverse und den Seitensäulen des Fahrzeugs.
4.7
Dichtleiste (horizontal),
Gummileiste außen
Schiene mit der beigefügten Gewindeformschraube
montieren.
1. Sicherstellen, dass der Abstand zwischen Lade-
fläche und Bordwand 38–40 mm beträgt.
2. Bohrungen für die Gewindeformschraube
anzeichnen.
3. Bohrungen (Ø 7,2 mm) für die Schrauben bohren.
4. Horizontale Anschlagleiste (Stahl oder Alumini-
um) montieren.
5. Gummileiste in der Schiene anbringen.
4.8
Dichtleiste (vertikal)
1. Sicherstellen, dass der Abstand zwischen Lade-
fläche und Bordwand 38–40 mm beträgt.
2. Halteschienen mit Senkschrauben, Blindnieten
oder durch Punktschweißung montieren.
3. Gummileiste in der Schiene anbringen.
4
Befestigungsschienen auf der Unterseite
zusammendrücken, um die Gummileisten zu
befestigen.
ACHTUNG!
Wenn eine Oberkantendichtung montiert werden
soll, diese um 45 Grad zu den vertikalen Leisten
abschrägen.
Für Fahrzeuge mit Montagesätzen: Siehe separate Anleitung.
22
Konisch
76,5

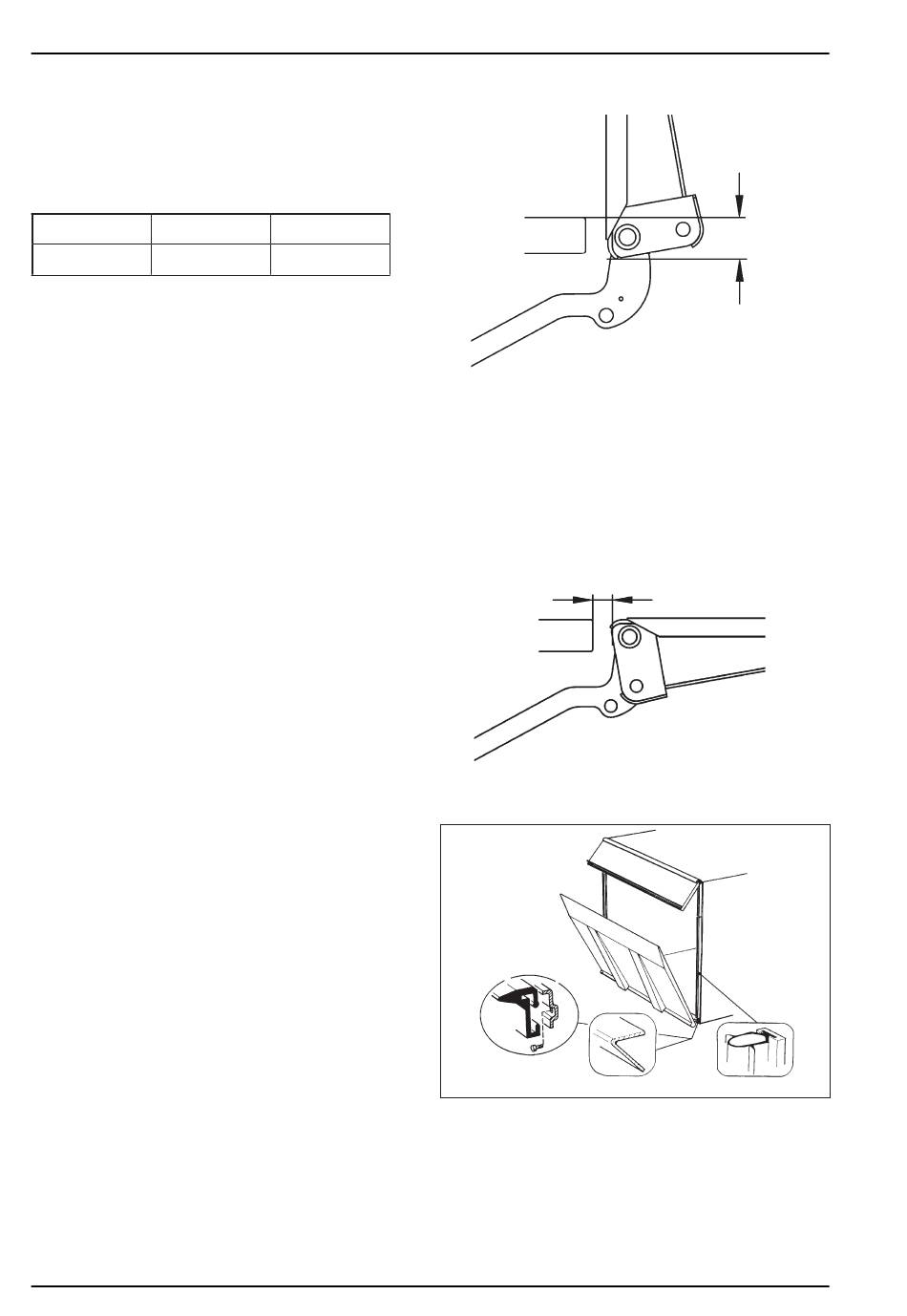

Abbildung 30. Sicherstellen, dass der Abstand zwi-
schen Ladefläche und Bordwand 38–40 mm beträgt
Body floor
Abbildung 29. The platforms overlap (F)
38 - 40 mm
Abbildung 31. Bordwand kontrollieren
Z 100-110/130
F
