Montage
4.6
Bordwand montieren
Montieren Sie die Ladebordwand an den Armen und
befestigen Sie die Kippzylinder an der Bordwand.
Verwenden Sie die beiliegenden Unterlegscheiben
und Kontermuttern.
WICHTIG!
Um die maximale Öffnungsgeschwindigkeit zu erreichen,
sollte ein Neigungsschalter an der Ladebordwand montiert
werden, wie in den Abbildungen gezeigt Anschluss gemäß
"8 Schalt- und Hydraulikplan" auf Seite 42.
Ebene 30mm-Bordwand:
Bringen Sie den Neigungsschalter an der Innenseite
der Halterung der Ladebordwand an.
WICHTIG!
Es ist wichtig, dass das Kabel am Neigungsschalter so
ausgerichtet ist wie in der gezeigt Abbildung 27
Konische Bordwand
Bringen Sie den Neigungsschalter an der Außen-
seite der Halterung der Ladebordwand an, siehe
Abbildung 34.
WICHTIG!
Es ist wichtig, dass das Kabel am Neigungsschalter so
ausgerichtet ist wie in der gezeigt Abbildung 34.
www.zepro.com

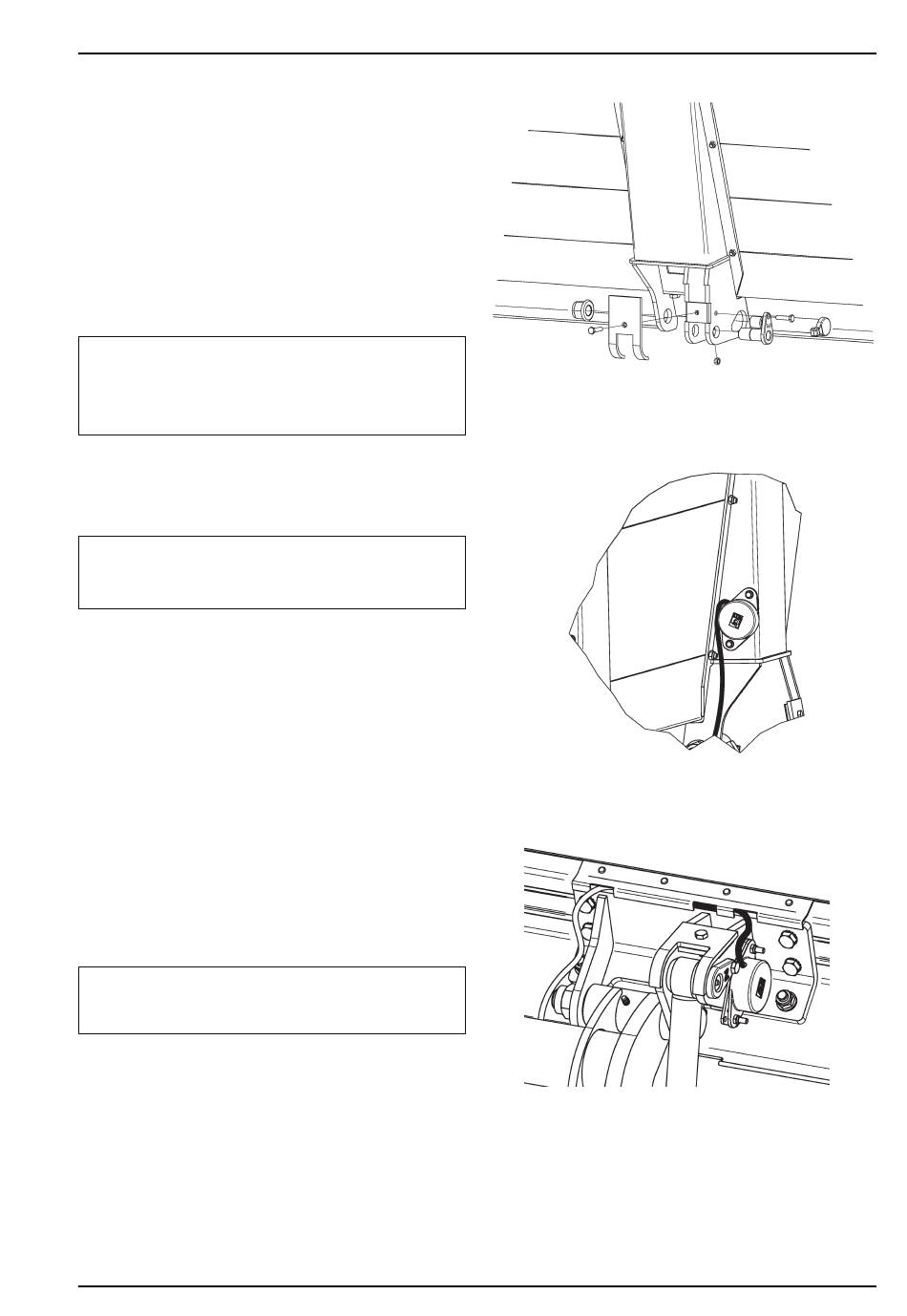

Abbildung 26. Montieren Sie die La-
debordwand an den Armen
Abbildung 27. Kabel des Neigungsschalter
Abbildung 28. Montieren Sie die La-
debordwand an den Armen
Z 100-100/130
