Montage
4
Montage
4.1
Montagevorrichtung an der
Hecktraverse befestigen
1. Mittelpunkt an der Hecktraverse ausmessen
und markieren.
2. A-Maß kontrollieren, falls eine Aussparung in der
Hecktraverse erforderlich ist.
Siehe Markierung in Abbildung 17.
3. Erforderliche Aussparungen aus der Hecktra-
verse gemäß Abbildungen mit Einbaumaßen für
das jeweilige Ladebordwandmodell vornehmen.
4. Montagevorrichtung so an der Hecktraverse
befestigen, dass die jeweiligen Mittelpunkte
zusammentreffen. Mit Zwingen, Schrauben oder
Punktschweißung arbeiten.
Montagevorrichtung
Art. -Nr. 75162 für Z100 mit Leiste (AVI)
Art.-Nr. 56338 für Z100 mit Leiste (PML)
Art.-Nr. 56428 für Z100 ohne Leiste
4.2
Hubträger einpassen
1. Den Hubträger unter den Fahrzeugrahmen stellen
und die Hubarme an den Seitenteilen („Ohren") der
Vorrichtung montieren. Verwenden Sie normale
Gelenkbolzen für die Ladebordwand.
2. Der Hubträger muss parallel zum Aufbauboden
verlaufen.
18

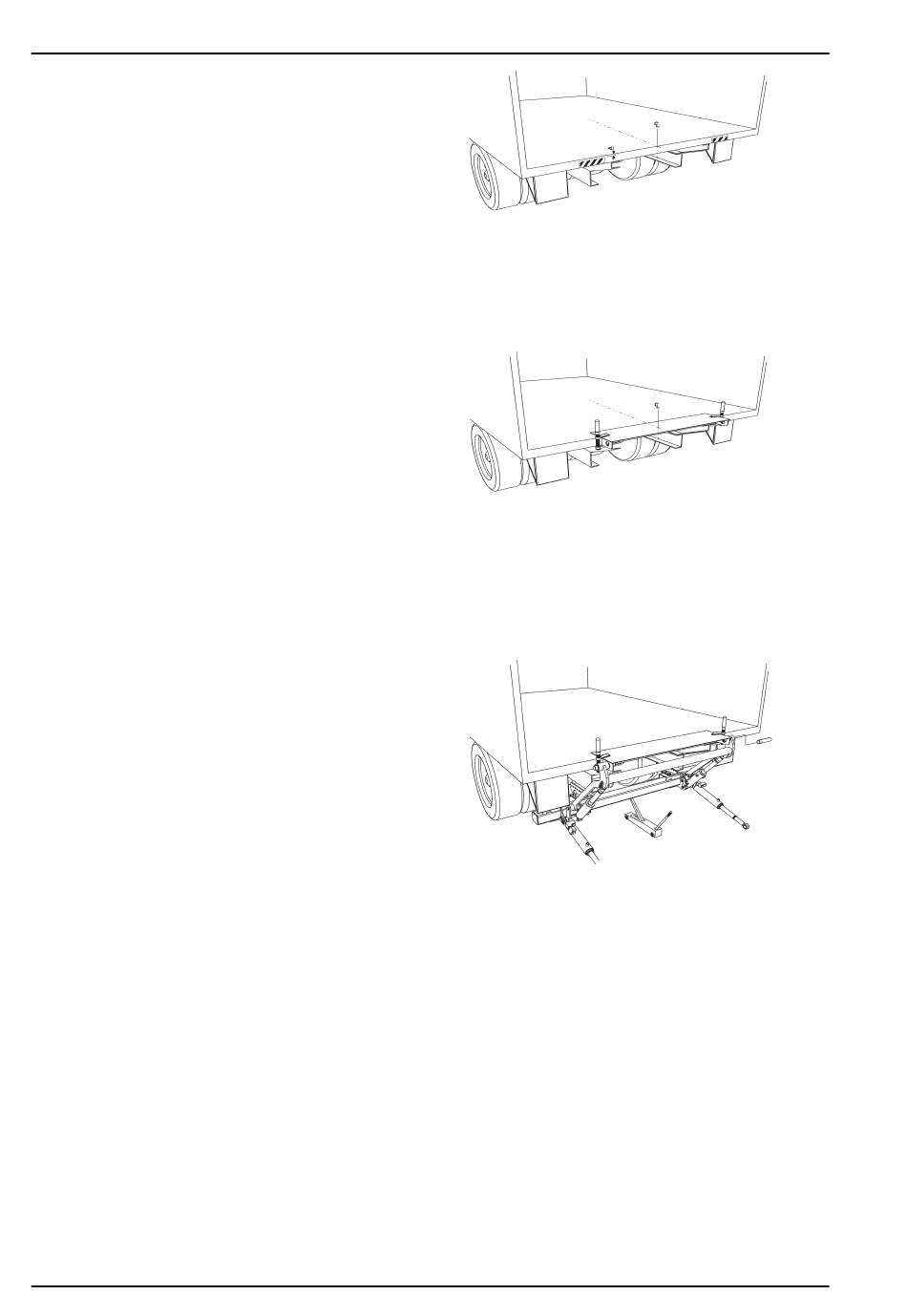

Abbildung 17. Mittelpunkt an der Hecktraverse
ausmessen und markieren
Abbildung 18. Montagevorrichtung an
der Hecktraverse befestigen
Abbildung 19. Justieren Sie die Aufhängung
bis zur Idealhöhe unter dem Rahmen
Z 100-110/130
