Montage
4.3
Rahmenhalter montieren,
Standard, Forts
1. Ein Standard-Rahmenhalter besteht aus 2 Teilen.
Ein größerer, loser Rahmenhalter zur Einpassung
und Montage am Fahrgestell des Fahrzeugs. Ein
kleinerer Rahmenhalter zur Montage am Hubrah-
men, der seitlich verstellt werden kann.
Die beiden Rahmenhalter müssen mit möglichst
wenig Verschiebung (nach vorne/hinten) zueinan-
der zusammengeschraubt werden.
2. Den kleineren Rahmenhalter gemäß Abbildung an-
bringen und die beiden Rahmenhalter anschließend
vorläufig miteinander verschrauben. Zwischen
Rahmenhalter und Mutter eine Scheibe verwenden.
Sicherstellen, dass bei der Montage mindestens 6
Löcher der Lochreihe des kleineren Rahmenhalters
abdeckt werden.
3. Der kleinere Rahmenhalter kann je nach Breite
des Fahrzeugrahmens auf unterschiedliche Art
montiert werden. Mit der Breite des Fahrzeug-
rahmens ist die Stelle entlang des Rahmens ge-
meint, wo die Halter montiert werden sollen.
Wenn die Breite des Fahrzeugrahmens weniger
als 770 mm beträgt, werden die kleineren Rah-
menhalter gemäß Abbildung 22 montiert, sodass
die „Endplatte" des U-Profils in Fahrtrichtung des
Fahrzeugs zeigt und von der Fahrzeugmitte weg
geneigt ist.
Wenn die Breite des Fahrzeugrahmens mehr als
960 mm beträgt, werden die kleineren Rahmen-
halter gemäß Abbildung 23 montiert, sodass die
„Endplatte" des U-Profils in Fahrtrichtung des
Fahrzeugs zeigt und zur Fahrzeugmitte hin ge-
neigt ist.
Beträgt die Breite des Fahrzeugrahmens 770 -
960 mm, können die kleineren Halterungen frei
nach Wunsch montiert werden.
www.zepro.com

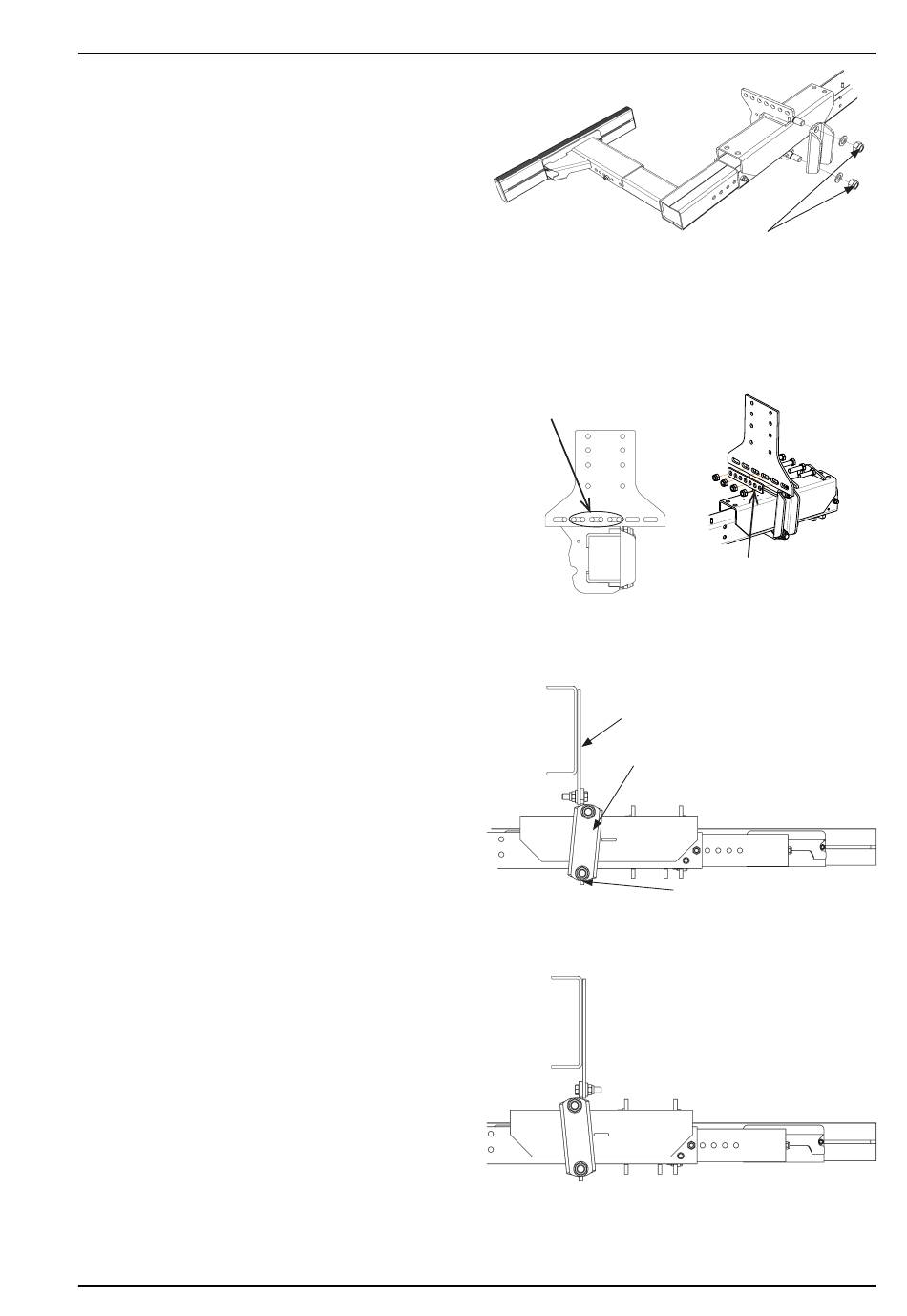

Abbildung 20. Rahmenhalter montieren
Mindestens 6 Löcher Breite für
die Montage der Schrauben
Abbildung 21. Rahmenhalter montieren
Großer Rahmenhalter
Endplatte
Abbildung 22. Montage die Rahmen-
halter, wenn die Breite des Fahrzeugrah-
mens weniger als 770 mm beträgt
Abbildung 23. Montage die Rahmenhal-
ter, wenn die Breite des Fahrzeugrah-
mens größer als 960 mm beträgt
Z 100-100/130
2 Muttern
M22 8,8
260 Nm
Scheibe
kleineren Rahmenhalter
19
