Sicherheitsvorschriften
3.7
Vorübergehender Anschluss
Bei der Montage der Ladebordwand ist es erforderlich, die Hubfunktionen gelegentlich zu testen, um die
Positionen der Zylinder und Hubarme einzustellen zu können. Für den Funktionstest die Ladebordwand vorü-
bergehend anschließen.
1. Schließen Sie eine passende Bedienvorrichtung an Ctrl 1 an, siehe Abschnitt 3.7.2.
2. Schließen Sie das Hauptstromkabel der Ladebordwand an die Batterie mit +12/24 V an.
3. Verbinden Sie das Erdungskabel (GND) der Ladebordwand mit dem Minuspol der Batterie.
4. Beim Betrieb das Kabel (Überbrückung) zwischen CSPWR und CS an der Steuerplatine anschließen, um
zu simulieren, dass der CS-Schalter eingeschaltet ist. Das Kabel sofort nach dem Test wieder entfernen.
m
WARNUNG!
Den Funktionstest der Ladebordwand mit großer Sorgfalt vornehmen und sicherstellen, dass nichts eingeklemmt wird. Es
besteht die Gefahr von Verletzungen und Beschädigungen.
3.7.1
Batteriewartung
Beim Aufbau der Hubvorrichtung, wenn die Hubvorrichtung mehrfach betätigt wird, muss das Ladegerät zur
Erhaltung des Batterieladezustands zwischen den Einschaltungen eingesetzt werden.
!
WICHTIG
Während der Betätigung der Hubvorrichtung darf das Batterieladegerät nicht angeschlossen sein. Gefahr von Sachbeschädigungen.
16
Outputs
B
Ctrl 1
E
Ctrl 1
C
2H1
B
E
Ctrl 2
C
2H2
Ctrl 6
B
E
Ctrl 3
C
Radio
Lock
Ctrl 5
B
E
Ctrl 4
Spiral
C
Lock
ZePRO1

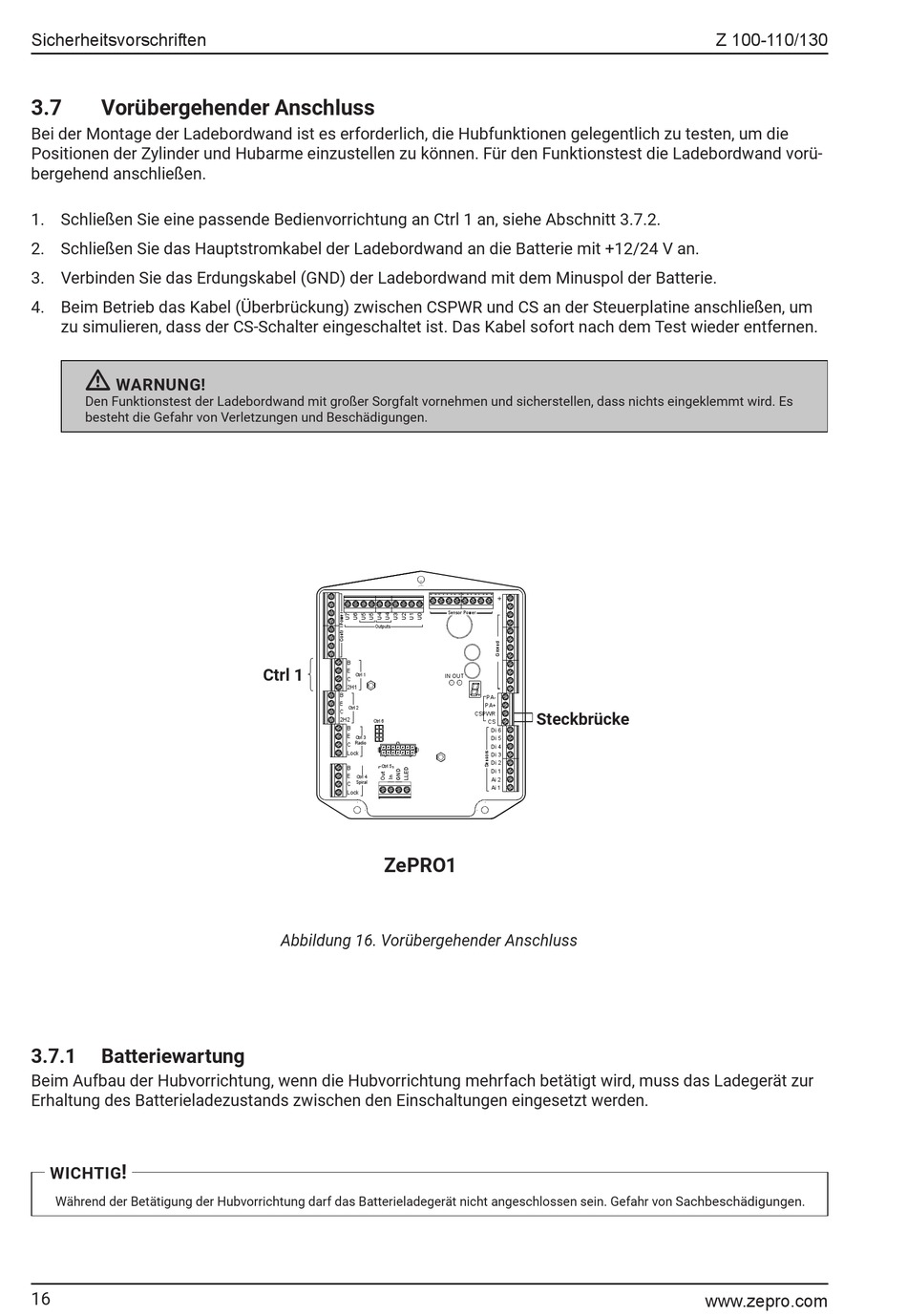

Abbildung 16. Vorübergehender Anschluss
+
Sensor Power
IN OUT
PA-
PA+
Steckbrücke
CSPWR
CS
Di 6
Di 5
Di 4
Di 3
Di 2
Di 1
Ai 2
Ai 1
Z 100-110/130
