Sicherheitsvorschriften Z 100-110/130
3.5

Auskerbung in der Hecktraverse

Oftmals ist es notwendig, in der Hecktraverse eine Auskerbung vorzunehmen, damit die Arme der Plattform
in der obersten Position genügend Platz haben. Die Größe der Auskerbung hängt vom ermittelten Einbau-
maß „A" ab (siehe folgende Abbildung).
1. Die Stelle und Tiefe der Auskerbung an der Hecktraverse ausmessen und markieren. Die beiden Ausker-
bungen müssen an der Hecktraverse zentriert werden, also den gleichen Abstand von deren Mitte haben.
2. Die Auskerbungen den Markierungen entsprechend ausschneiden.
3. Eventuelle Grate und scharfe Kanten abschleifen.

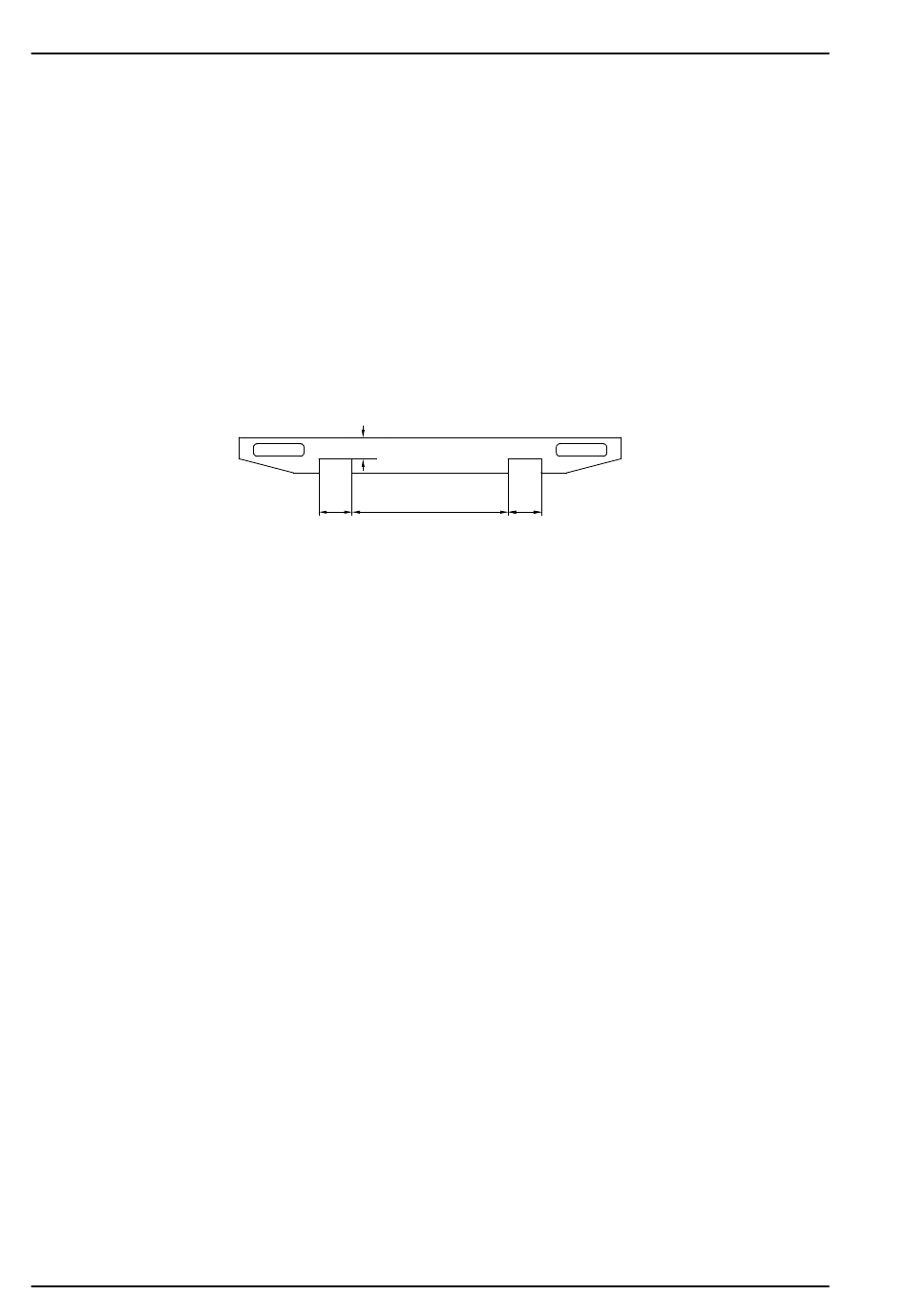

A max.
125 125
1138
Abbildung 14. Z 100-110/130
14
