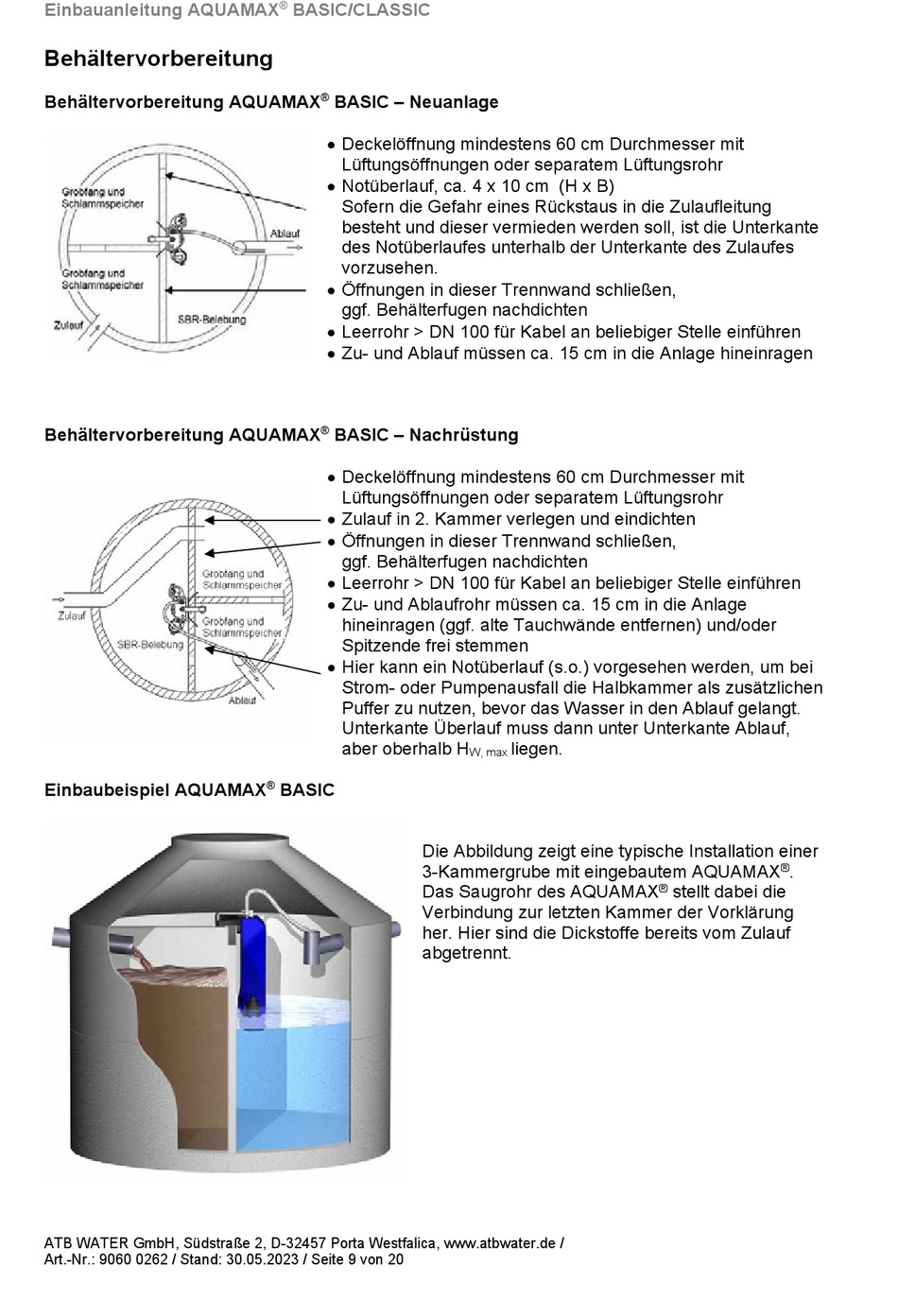

Einbauanleitung AQUAMAX
Behältervorbereitung
Behältervorbereitung AQUAMAX
Behältervorbereitung AQUAMAX
Einbaubeispiel AQUAMAX
ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.de /
Art.-Nr.: 9060 0262 / Stand: 30.05.2023 / Seite 9 von 20
BASIC/CLASSIC
®
®
BASIC – Neuanlage
Deckelöffnung mindestens 60 cm Durchmesser mit
Lüftungsöffnungen oder separatem Lüftungsrohr
Notüberlauf, ca. 4 x 10 cm (H x B)
Sofern die Gefahr eines Rückstaus in die Zulaufleitung
besteht und dieser vermieden werden soll, ist die Unterkante
des Notüberlaufes unterhalb der Unterkante des Zulaufes
vorzusehen.
Öffnungen in dieser Trennwand schließen,
ggf. Behälterfugen nachdichten
Leerrohr > DN 100 für Kabel an beliebiger Stelle einführen
Zu- und Ablauf müssen ca. 15 cm in die Anlage hineinragen
BASIC – Nachrüstung
®
Deckelöffnung mindestens 60 cm Durchmesser mit
Lüftungsöffnungen oder separatem Lüftungsrohr
Zulauf in 2. Kammer verlegen und eindichten
Öffnungen in dieser Trennwand schließen,
ggf. Behälterfugen nachdichten
Leerrohr > DN 100 für Kabel an beliebiger Stelle einführen
Zu- und Ablaufrohr müssen ca. 15 cm in die Anlage
hineinragen (ggf. alte Tauchwände entfernen) und/oder
Spitzende frei stemmen
Hier kann ein Notüberlauf (s.o.) vorgesehen werden, um bei
Strom- oder Pumpenausfall die Halbkammer als zusätzlichen
Puffer zu nutzen, bevor das Wasser in den Ablauf gelangt.
Unterkante Überlauf muss dann unter Unterkante Ablauf,
aber oberhalb H
®
BASIC
Die Abbildung zeigt eine typische Installation einer
3-Kammergrube mit eingebautem AQUAMAX
Das Saugrohr des AQUAMAX
Verbindung zur letzten Kammer der Vorklärung
her. Hier sind die Dickstoffe bereits vom Zulauf
abgetrennt.
liegen.
W, max
.
®
stellt dabei die
®
