Einbauanleitung AQUAMAX

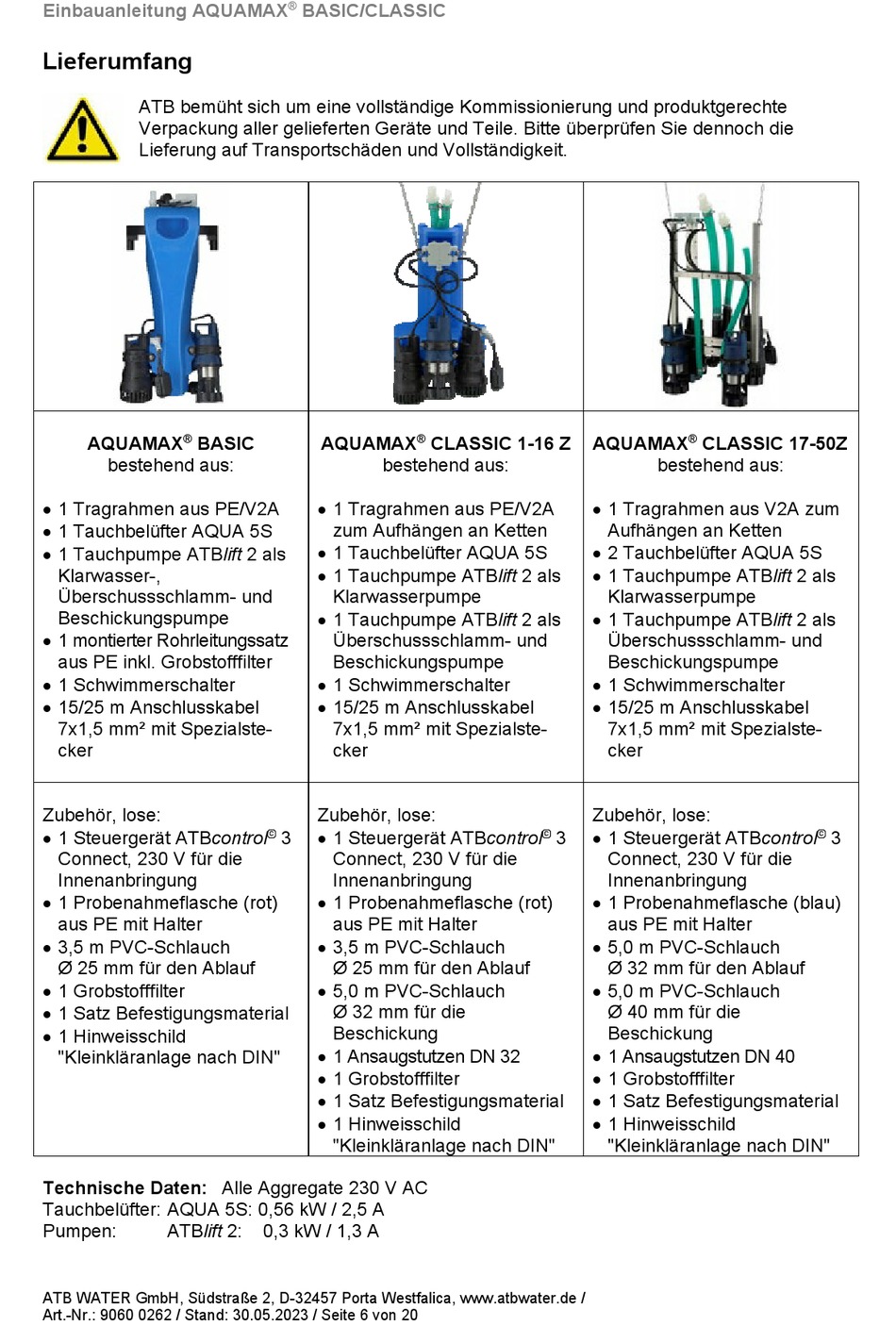

Lieferumfang

ATB bemüht sich um eine vollständige Kommissionierung und produktgerechte
Verpackung aller gelieferten Geräte und Teile. Bitte überprüfen Sie dennoch die
Lieferung auf Transportschäden und Vollständigkeit.
AQUAMAX ® BASIC
bestehend aus:
 1 Tragrahmen aus PE/V2A
 1 Tauchbelüfter AQUA 5S
 1 Tauchpumpe ATBlift 2 als
Klarwasser-,
Überschussschlamm- und
Beschickungspumpe
 1 montierter Rohrleitungssatz
aus PE inkl. Grobstofffilter
 1 Schwimmerschalter
 15/25 m Anschlusskabel
7x1,5 mm² mit Spezialste-
cker
Zubehör, lose:
 1 Steuergerät ATBcontrol
Connect, 230 V für die
Innenanbringung
 1 Probenahmeflasche (rot)
aus PE mit Halter
 3,5 m PVC-Schlauch
Ø 25 mm für den Ablauf
 1 Grobstofffilter
 1 Satz Befestigungsmaterial
 1 Hinweisschild
"Kleinkläranlage nach DIN"
Technische Daten: Alle Aggregate 230 V AC
Tauchbelüfter: AQUA 5S: 0,56 kW / 2,5 A
Pumpen: ATBlift 2:
ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.de /
Art.-Nr.: 9060 0262 / Stand: 30.05.2023 / Seite 6 von 20
BASIC/CLASSIC
®
AQUAMAX ® CLASSIC 1-16 Z
bestehend aus:
 1 Tragrahmen aus PE/V2A
zum Aufhängen an Ketten
 1 Tauchbelüfter AQUA 5S
 1 Tauchpumpe ATBlift 2 als
Klarwasserpumpe
 1 Tauchpumpe ATBlift 2 als
Überschussschlamm- und
Beschickungspumpe
 1 Schwimmerschalter
 15/25 m Anschlusskabel
7x1,5 mm² mit Spezialste-
cker
Zubehör, lose:
3  1 Steuergerät ATBcontrol
©
Connect, 230 V für die
Innenanbringung
 1 Probenahmeflasche (rot)
aus PE mit Halter
 3,5 m PVC-Schlauch
Ø 25 mm für den Ablauf
 5,0 m PVC-Schlauch
Ø 32 mm für die
Beschickung
 1 Ansaugstutzen DN 32
 1 Grobstofffilter
 1 Satz Befestigungsmaterial
 1 Hinweisschild
"Kleinkläranlage nach DIN"
0,3 kW / 1,3 A
AQUAMAX ® CLASSIC 17-50Z
bestehend aus:
 1 Tragrahmen aus V2A zum
Aufhängen an Ketten
 2 Tauchbelüfter AQUA 5S
 1 Tauchpumpe ATBlift 2 als
Klarwasserpumpe
 1 Tauchpumpe ATBlift 2 als
Überschussschlamm- und
Beschickungspumpe
 1 Schwimmerschalter
 15/25 m Anschlusskabel
7x1,5 mm² mit Spezialste-
cker
Zubehör, lose:
3  1 Steuergerät ATBcontrol
©
Connect, 230 V für die
Innenanbringung
 1 Probenahmeflasche (blau)
aus PE mit Halter
 5,0 m PVC-Schlauch
Ø 32 mm für den Ablauf
 5,0 m PVC-Schlauch
Ø 40 mm für die
Beschickung
 1 Ansaugstutzen DN 40
 1 Grobstofffilter
 1 Satz Befestigungsmaterial
 1 Hinweisschild
"Kleinkläranlage nach DIN"
