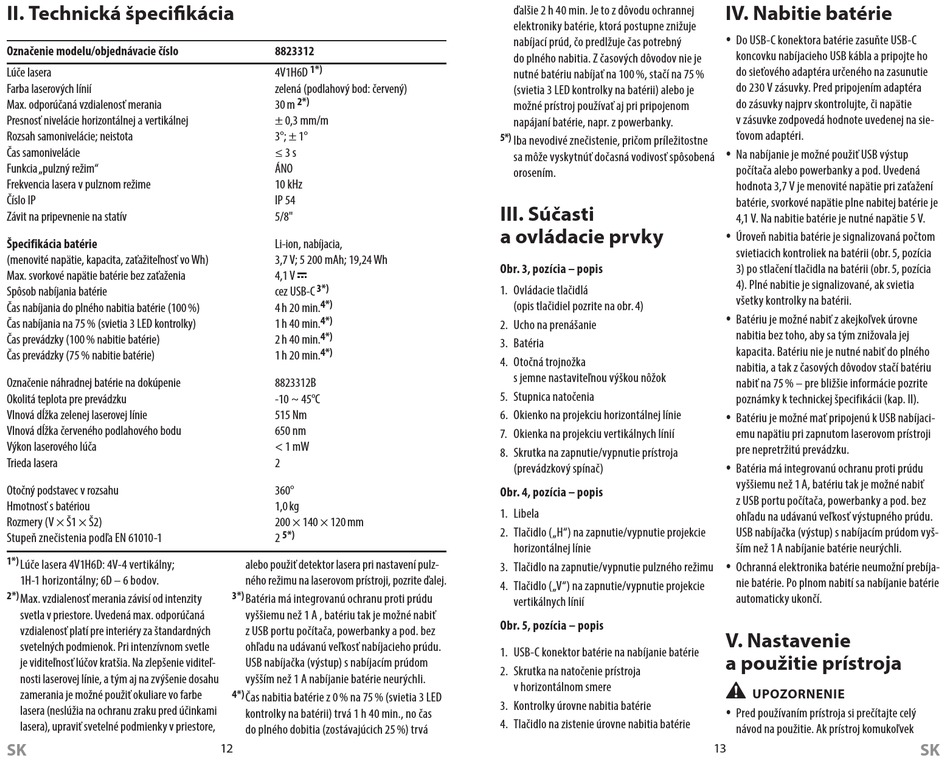

II. Technická špecifikácia
Označenie modelu/objednávacie číslo
Lúče lasera
Farba laserových línií
Max. odporúčaná vzdialenosť merania
Presnosť nivelácie horizontálnej a vertikálnej
Rozsah samonivelácie; neistota
Čas samonivelácie
Funkcia „pulzný režim"
Frekvencia lasera v pulznom režime
Číslo IP
Závit na pripevnenie na statív
Špecifikácia batérie
(menovité napätie, kapacita, zaťažiteľnosť vo Wh)
Max. svorkové napätie batérie bez zaťaženia
Spôsob nabíjania batérie
Čas nabíjania do plného nabitia batérie (100 %)
Čas nabíjania na 75 % (svietia 3 LED kontrolky)
Čas prevádzky (100 % nabitie batérie)
Čas prevádzky (75 % nabitie batérie)
Označenie náhradnej batérie na dokúpenie
Okolitá teplota pre prevádzku
Vlnová dĺžka zelenej laserovej línie
Vlnová dĺžka červeného podlahového bodu
Výkon laserového lúča
Trieda lasera
Otočný podstavec v rozsahu
Hmotnosť s batériou
Rozmery (V × Š1 × Š2)
Stupeň znečistenia podľa EN 61010-1
1*)
Lúče lasera 4V1H6D: 4V-4 vertikálny;
1H-1 horizontálny; 6D – 6 bodov.
2*)
Max. vzdialenosť merania závisí od intenzity
svetla v priestore. Uvedená max. odporúčaná
vzdialenosť platí pre interiéry za štandardných
svetelných podmienok. Pri intenzívnom svetle
je viditeľnosť lúčov kratšia. Na zlepšenie viditeľ-
nosti laserovej línie, a tým aj na zvýšenie dosahu
zamerania je možné použiť okuliare vo farbe
lasera (neslúžia na ochranu zraku pred účinkami
lasera), upraviť svetelné podmienky v priestore,
SK
8823312
1*)
4V1H6D
zelená (podlahový bod: červený)
2*)
30 m
± 0,3 mm/m
3°; ± 1°
≤ 3 s
ÁNO
10 kHz
IP 54
5/8"
Li-ion, nabíjacia,
3,7 V; 5 200 mAh; 19,24 Wh
4,1 V
3*)
cez USB-C
4*)
4 h 20 min.
4*)
1 h 40 min.
4*)
2 h 40 min.
4*)
1 h 20 min.
8823312B
-10 ~ 45°C
515 Nm
650 nm
< 1 mW
2
360°
1,0 kg
200 × 140 × 120 mm
5*)
2
alebo použiť detektor lasera pri nastavení pulz-
ného režimu na laserovom prístroji, pozrite ďalej.
3*)
Batéria má integrovanú ochranu proti prúdu
vyššiemu než 1 A , batériu tak je možné nabiť
z USB portu počítača, powerbanky a pod. bez
ohľadu na udávanú veľkosť nabíjacieho prúdu.
USB nabíjačka (výstup) s nabíjacím prúdom
vyšším než 1 A nabíjanie batérie neurýchli.
4*)
Čas nabitia batérie z 0 % na 75 % (svietia 3 LED
kontrolky na batérii) trvá 1 h 40 min., no čas
do plného dobitia (zostávajúcich 25 %) trvá
12
ďalšie 2 h 40 min. Je to z dôvodu ochrannej
elektroniky batérie, ktorá postupne znižuje
nabíjací prúd, čo predlžuje čas potrebný
do plného nabitia. Z časových dôvodov nie je
nutné batériu nabíjať na 100 %, stačí na 75 %
(svietia 3 LED kontrolky na batérii) alebo je
možné prístroj používať aj pri pripojenom
napájaní batérie, napr. z powerbanky.
5*)
Iba nevodivé znečistenie, pričom príležitostne
sa môže vyskytnúť dočasná vodivosť spôsobená
orosením.
III. Súčasti
a ovládacie prvky
Obr. 3, pozícia – popis
1. Ovládacie tlačidlá
(opis tlačidiel pozrite na obr. 4)
2. Ucho na prenášanie
3. Batéria
4. Otočná trojnožka
s jemne nastaviteľnou výškou nôžok
5. Stupnica natočenia
6. Okienko na projekciu horizontálnej línie
7. Okienka na projekciu vertikálnych línií
8. Skrutka na zapnutie/vypnutie prístroja
(prevádzkový spínač)
Obr. 4, pozícia – popis
1. Libela
2. Tlačidlo („H") na zapnutie/vypnutie projekcie
horizontálnej línie
3. Tlačidlo na zapnutie/vypnutie pulzného režimu
4. Tlačidlo („V") na zapnutie/vypnutie projekcie
vertikálnych línií
Obr. 5, pozícia – popis
1. USB-C konektor batérie na nabíjanie batérie
2. Skrutka na natočenie prístroja
v horizontálnom smere
3. Kontrolky úrovne nabitia batérie
4. Tlačidlo na zistenie úrovne nabitia batérie
Iv. Nabitie batérie
y Do USB-C konektora batérie zasuňte USB-C
koncovku nabíjacieho USB kábla a pripojte ho
do sieťového adaptéra určeného na zasunutie
do 230 V zásuvky. Pred pripojením adaptéra
do zásuvky najprv skontrolujte, či napätie
v zásuvke zodpovedá hodnote uvedenej na sie-
ťovom adaptéri.
y Na nabíjanie je možné použiť USB výstup
počítača alebo powerbanky a pod. Uvedená
hodnota 3,7 V je menovité napätie pri zaťažení
batérie, svorkové napätie plne nabitej batérie je
4,1 V. Na nabitie batérie je nutné napätie 5 V.
y Úroveň nabitia batérie je signalizovaná počtom
svietiacich kontroliek na batérii (obr. 5, pozícia
3) po stlačení tlačidla na batérii (obr. 5, pozícia
4). Plné nabitie je signalizované, ak svietia
všetky kontrolky na batérii.
y Batériu je možné nabiť z akejkoľvek úrovne
nabitia bez toho, aby sa tým znižovala jej
kapacita. Batériu nie je nutné nabiť do plného
nabitia, a tak z časových dôvodov stačí batériu
nabiť na 75 % – pre bližšie informácie pozrite
poznámky k technickej špecifikácii (kap. II).
y Batériu je možné mať pripojenú k USB nabíjaci-
emu napätiu pri zapnutom laserovom prístroji
pre nepretržitú prevádzku.
y Batéria má integrovanú ochranu proti prúdu
vyššiemu než 1 A, batériu tak je možné nabiť
z USB portu počítača, powerbanky a pod. bez
ohľadu na udávanú veľkosť výstupného prúdu.
USB nabíjačka (výstup) s nabíjacím prúdom vyš-
ším než 1 A nabíjanie batérie neurýchli.
y Ochranná elektronika batérie neumožní prebíja-
nie batérie. Po plnom nabití sa nabíjanie batérie
automaticky ukončí.
v. Nastavenie
a použitie prístroja
•
UPoZorNENIE
y Pred používaním prístroja si prečítajte celý
návod na použitie. Ak prístroj komukoľvek
13
SK
