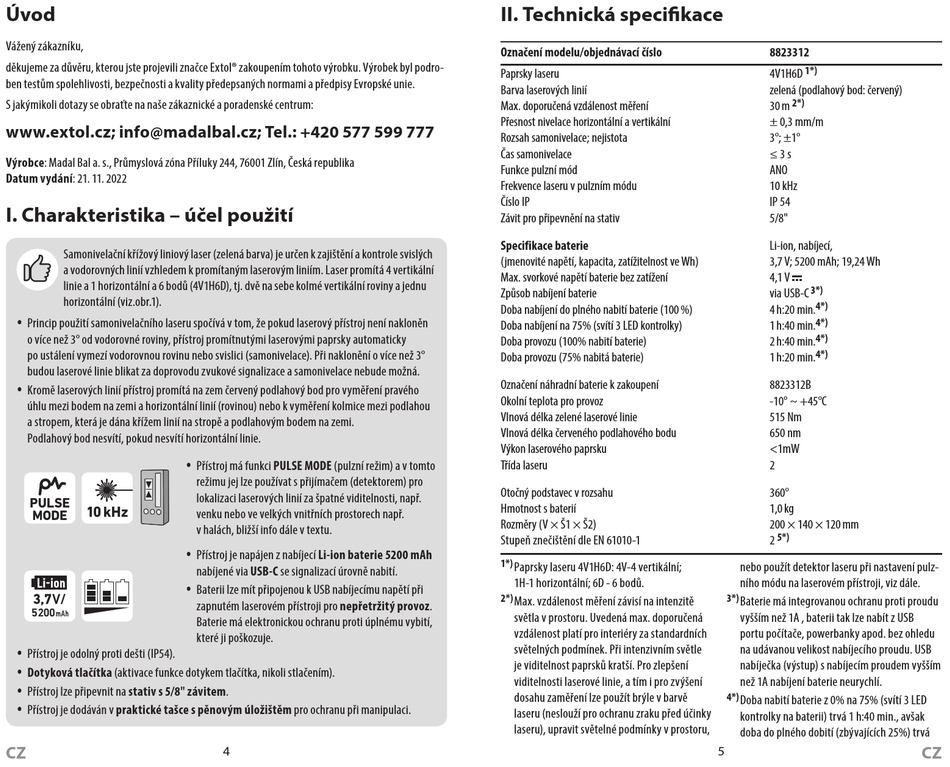

Úvod
CZ
Vážený zákazníku,
děkujeme za důvěru, kterou jste projevili značce Extol® zakoupením tohoto výrobku. Výrobek byl podro-
ben testům spolehlivosti, bezpečnosti a kvality předepsaných normami a předpisy Evropské unie.
S jakýmikoli dotazy se obraťte na naše zákaznické a poradenské centrum:
www.extol.cz; info@madalbal.cz; Tel.: +420 577 599 777
Výrobce: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Česká republika
Datum vydání: 21. 11. 2022
I. Charakteristika – účel použití
Samonivelační křížový liniový laser (zelená barva) je určen k zajištění a kontrole svislých
a vodorovných linií vzhledem k promítaným laserovým liniím. Laser promítá 4 vertikální
linie a 1 horizontální a 6 bodů (4V1H6D), tj. dvě na sebe kolmé vertikální roviny a jednu
horizontální (viz.obr.1).
y Princip použití samonivelačního laseru spočívá v tom, že pokud laserový přístroj není nakloněn
o více než 3° od vodorovné roviny, přístroj promítnutými laserovými paprsky automaticky
po ustálení vymezí vodorovnou rovinu nebo svislici (samonivelace). Při naklonění o více než 3°
budou laserové linie blikat za doprovodu zvukové signalizace a samonivelace nebude možná.
y Kromě laserových linií přístroj promítá na zem červený podlahový bod pro vyměření pravého
úhlu mezi bodem na zemi a horizontální linií (rovinou) nebo k vyměření kolmice mezi podlahou
a stropem, která je dána křížem linií na stropě a podlahovým bodem na zemi.
Podlahový bod nesvítí, pokud nesvítí horizontální linie.
y Přístroj je odolný proti dešti (IP54).
y Dotyková tlačítka (aktivace funkce dotykem tlačítka, nikoli stlačením).
y Přístroj lze připevnit na stativ s 5/8" závitem.
y Přístroj je dodáván v praktické tašce s pěnovým úložištěm pro ochranu při manipulaci.
CZ
y Přístroj má funkci PULSE MODE (pulzní režim) a v tomto
režimu jej lze používat s přijímačem (detektorem) pro
lokalizaci laserových linií za špatné viditelnosti, např.
venku nebo ve velkých vnitřních prostorech např.
v halách, bližší info dále v textu.
y Přístroj je napájen z nabíjecí Li-ion baterie 5200 mAh
nabíjené via USB-C se signalizací úrovně nabití.
y Baterii lze mít připojenou k USB nabíjecímu napětí při
zapnutém laserovém přístroji pro nepřetržitý provoz.
Baterie má elektronickou ochranu proti úplnému vybití,
které ji poškozuje.
4
II. Technická specifikace
Označení modelu/objednávací číslo
Paprsky laseru
Barva laserových linií
Max. doporučená vzdálenost měření
Přesnost nivelace horizontální a vertikální
Rozsah samonivelace; nejistota
Čas samonivelace
Funkce pulzní mód
Frekvence laseru v pulzním módu
Číslo IP
Závit pro připevnění na stativ
Specifikace baterie
(jmenovité napětí, kapacita, zatížitelnost ve Wh)
Max. svorkové napětí baterie bez zatížení
Způsob nabíjení baterie
Doba nabíjení do plného nabití baterie (100 %)
Doba nabíjení na 75% (svítí 3 LED kontrolky)
Doba provozu (100% nabití baterie)
Doba provozu (75% nabitá baterie)
Označení náhradní baterie k zakoupení
Okolní teplota pro provoz
Vlnová délka zelené laserové linie
Vlnová délka červeného podlahového bodu
Výkon laserového paprsku
Třída laseru
Otočný podstavec v rozsahu
Hmotnost s baterií
Rozměry (V × Š1 × Š2)
Stupeň znečištění dle EN 61010-1
1*)
Paprsky laseru 4V1H6D: 4V-4 vertikální;
1H-1 horizontální; 6D - 6 bodů.
2*)
Max. vzdálenost měření závisí na intenzitě
světla v prostoru. Uvedená max. doporučená
vzdálenost platí pro interiéry za standardních
světelných podmínek. Při intenzivním světle
je viditelnost paprsků kratší. Pro zlepšení
viditelnosti laserové linie, a tím i pro zvýšení
dosahu zaměření lze použít brýle v barvě
laseru (neslouží pro ochranu zraku před účinky
laseru), upravit světelné podmínky v prostoru,
8823312
1*)
4V1H6D
zelená (podlahový bod: červený)
2*)
30 m
± 0,3 mm/m
3°; ±1°
≤ 3 s
ANO
10 kHz
IP 54
5/8"
Li-ion, nabíjecí,
3,7 V; 5200 mAh; 19,24 Wh
4,1 V
3*)
via USB-C
4*)
4 h:20 min.
4*)
1 h:40 min.
4*)
2 h:40 min.
4*)
1 h:20 min.
8823312B
-10° ~ +45°C
515 Nm
650 nm
<1mW
2
360°
1,0 kg
200 × 140 × 120 mm
5*)
2
nebo použít detektor laseru při nastavení pulz-
ního módu na laserovém přístroji, viz dále.
3*)
Baterie má integrovanou ochranu proti proudu
vyšším než 1A , baterii tak lze nabít z USB
portu počítače, powerbanky apod. bez ohledu
na udávanou velikost nabíjecího proudu. USB
nabíječka (výstup) s nabíjecím proudem vyšším
než 1A nabíjení baterie neurychlí.
4*)
Doba nabití baterie z 0% na 75% (svítí 3 LED
kontrolky na baterii) trvá 1 h:40 min., avšak
doba do plného dobití (zbývajících 25%) trvá
5
