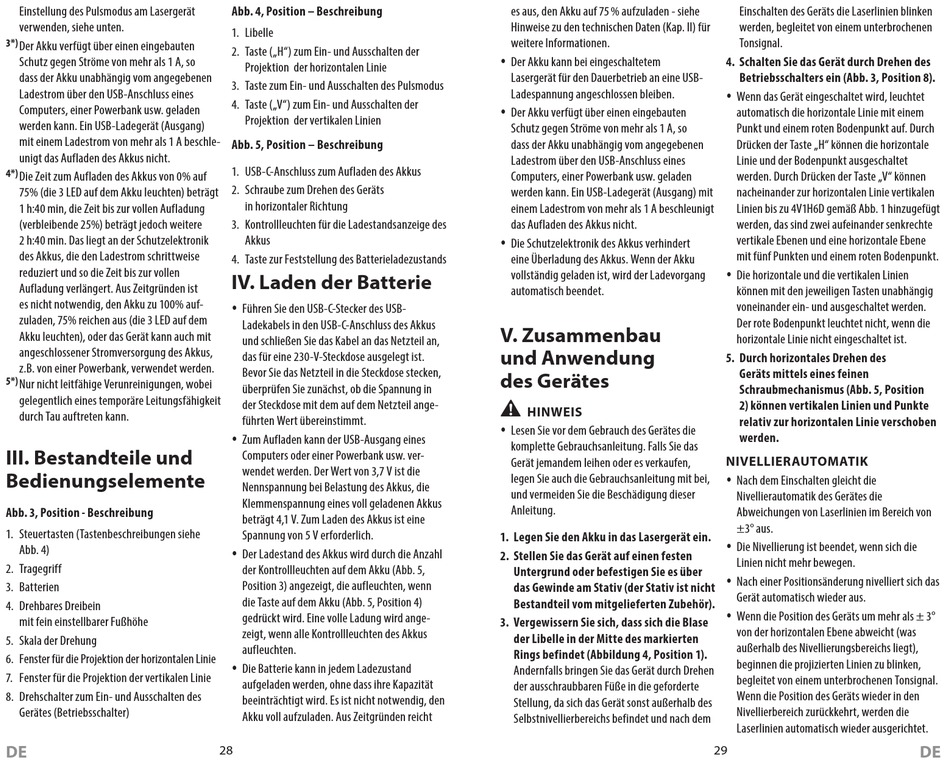

Einstellung des Pulsmodus am Lasergerät
verwenden, siehe unten.
3*)
Der Akku verfügt über einen eingebauten
Schutz gegen Ströme von mehr als 1 A, so
dass der Akku unabhängig vom angegebenen
Ladestrom über den USB-Anschluss eines
Computers, einer Powerbank usw. geladen
werden kann. Ein USB-Ladegerät (Ausgang)
mit einem Ladestrom von mehr als 1 A beschle-
unigt das Aufladen des Akkus nicht.
4*)
Die Zeit zum Aufladen des Akkus von 0% auf
75% (die 3 LED auf dem Akku leuchten) beträgt
1 h:40 min, die Zeit bis zur vollen Aufladung
(verbleibende 25%) beträgt jedoch weitere
2 h:40 min. Das liegt an der Schutzelektronik
des Akkus, die den Ladestrom schrittweise
reduziert und so die Zeit bis zur vollen
Aufladung verlängert. Aus Zeitgründen ist
es nicht notwendig, den Akku zu 100% auf-
zuladen, 75% reichen aus (die 3 LED auf dem
Akku leuchten), oder das Gerät kann auch mit
angeschlossener Stromversorgung des Akkus,
z.B. von einer Powerbank, verwendet werden.
5*)
Nur nicht leitfähige Verunreinigungen, wobei
gelegentlich eines temporäre Leitungsfähigkeit
durch Tau auftreten kann.
III. Bestandteile und
Bedienungselemente
Abb. 3, Position - Beschreibung
1. Steuertasten (Tastenbeschreibungen siehe
Abb. 4)
2. Tragegriff
3. Batterien
4. Drehbares Dreibein
mit fein einstellbarer Fußhöhe
5. Skala der Drehung
6. Fenster für die Projektion der horizontalen Linie
7. Fenster für die Projektion der vertikalen Linie
8. Drehschalter zum Ein- und Ausschalten des
Gerätes (Betriebsschalter)
DE
Abb. 4, Position – Beschreibung
1. Libelle
2. Taste („H") zum Ein- und Ausschalten der
Projektion der horizontalen Linie
3. Taste zum Ein- und Ausschalten des Pulsmodus
4. Taste („V") zum Ein- und Ausschalten der
Projektion der vertikalen Linien
Abb. 5, Position – Beschreibung
1. USB-C-Anschluss zum Aufladen des Akkus
2. Schraube zum Drehen des Geräts
in horizontaler Richtung
3. Kontrollleuchten für die Ladestandsanzeige des
Akkus
4. Taste zur Feststellung des Batterieladezustands
Iv. Laden der Batterie
y Führen Sie den USB-C-Stecker des USB-
Ladekabels in den USB-C-Anschluss des Akkus
und schließen Sie das Kabel an das Netzteil an,
das für eine 230-V-Steckdose ausgelegt ist.
Bevor Sie das Netzteil in die Steckdose stecken,
überprüfen Sie zunächst, ob die Spannung in
der Steckdose mit dem auf dem Netzteil ange-
führten Wert übereinstimmt.
y Zum Aufladen kann der USB-Ausgang eines
Computers oder einer Powerbank usw. ver-
wendet werden. Der Wert von 3,7 V ist die
Nennspannung bei Belastung des Akkus, die
Klemmenspannung eines voll geladenen Akkus
beträgt 4,1 V. Zum Laden des Akkus ist eine
Spannung von 5 V erforderlich.
y Der Ladestand des Akkus wird durch die Anzahl
der Kontrollleuchten auf dem Akku (Abb. 5,
Position 3) angezeigt, die aufleuchten, wenn
die Taste auf dem Akku (Abb. 5, Position 4)
gedrückt wird. Eine volle Ladung wird ange-
zeigt, wenn alle Kontrollleuchten des Akkus
aufleuchten.
y Die Batterie kann in jedem Ladezustand
aufgeladen werden, ohne dass ihre Kapazität
beeinträchtigt wird. Es ist nicht notwendig, den
Akku voll aufzuladen. Aus Zeitgründen reicht
28
es aus, den Akku auf 75 % aufzuladen - siehe
Hinweise zu den technischen Daten (Kap. II) für
weitere Informationen.
y Der Akku kann bei eingeschaltetem
Lasergerät für den Dauerbetrieb an eine USB-
Ladespannung angeschlossen bleiben.
y Der Akku verfügt über einen eingebauten
Schutz gegen Ströme von mehr als 1 A, so
dass der Akku unabhängig vom angegebenen
Ladestrom über den USB-Anschluss eines
Computers, einer Powerbank usw. geladen
werden kann. Ein USB-Ladegerät (Ausgang) mit
einem Ladestrom von mehr als 1 A beschleunigt
das Aufladen des Akkus nicht.
y Die Schutzelektronik des Akkus verhindert
eine Überladung des Akkus. Wenn der Akku
vollständig geladen ist, wird der Ladevorgang
automatisch beendet.
v. Zusammenbau
und Anwendung
des gerätes
•
HINwEIS
y Lesen Sie vor dem Gebrauch des Gerätes die
komplette Gebrauchsanleitung. Falls Sie das
Gerät jemandem leihen oder es verkaufen,
legen Sie auch die Gebrauchsanleitung mit bei,
und vermeiden Sie die Beschädigung dieser
Anleitung.
1. Legen Sie den Akku in das Lasergerät ein.
2. Stellen Sie das Gerät auf einen festen
Untergrund oder befestigen Sie es über
das Gewinde am Stativ (der Stativ ist nicht
Bestandteil vom mitgelieferten Zubehör).
3. Vergewissern Sie sich, dass sich die Blase
der Libelle in der Mitte des markierten
Rings befindet (Abbildung 4, Position 1).
Andernfalls bringen Sie das Gerät durch Drehen
der ausschraubbaren Füße in die geforderte
Stellung, da sich das Gerät sonst außerhalb des
Selbstnivellierbereichs befindet und nach dem
Einschalten des Geräts die Laserlinien blinken
werden, begleitet von einem unterbrochenen
Tonsignal.
4. Schalten Sie das Gerät durch Drehen des
Betriebsschalters ein (Abb. 3, Position 8).
y Wenn das Gerät eingeschaltet wird, leuchtet
automatisch die horizontale Linie mit einem
Punkt und einem roten Bodenpunkt auf. Durch
Drücken der Taste „H" können die horizontale
Linie und der Bodenpunkt ausgeschaltet
werden. Durch Drücken der Taste „V" können
nacheinander zur horizontalen Linie vertikalen
Linien bis zu 4V1H6D gemäß Abb. 1 hinzugefügt
werden, das sind zwei aufeinander senkrechte
vertikale Ebenen und eine horizontale Ebene
mit fünf Punkten und einem roten Bodenpunkt.
y Die horizontale und die vertikalen Linien
können mit den jeweiligen Tasten unabhängig
voneinander ein- und ausgeschaltet werden.
Der rote Bodenpunkt leuchtet nicht, wenn die
horizontale Linie nicht eingeschaltet ist.
5. Durch horizontales Drehen des
Geräts mittels eines feinen
Schraubmechanismus (Abb. 5, Position
2) können vertikalen Linien und Punkte
relativ zur horizontalen Linie verschoben
werden.
NIvELLIErAUTomATIK
y Nach dem Einschalten gleicht die
Nivellierautomatik des Gerätes die
Abweichungen von Laserlinien im Bereich von
±3° aus.
y Die Nivellierung ist beendet, wenn sich die
Linien nicht mehr bewegen.
y Nach einer Positionsänderung nivelliert sich das
Gerät automatisch wieder aus.
y Wenn die Position des Geräts um mehr als ± 3°
von der horizontalen Ebene abweicht (was
außerhalb des Nivellierungsbereichs liegt),
beginnen die projizierten Linien zu blinken,
begleitet von einem unterbrochenen Tonsignal.
Wenn die Position des Geräts wieder in den
Nivellierbereich zurückkehrt, werden die
Laserlinien automatisch wieder ausgerichtet.
29
DE
