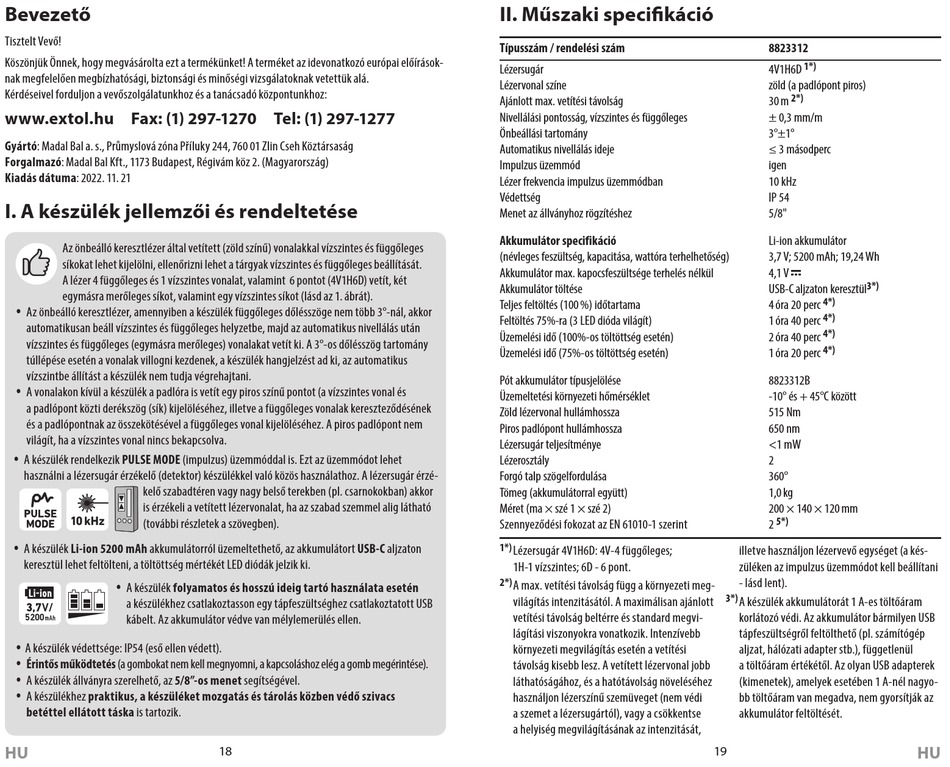

Bevezető
HU
Tisztelt Vevő!
Köszönjük Önnek, hogy megvásárolta ezt a termékünket! A terméket az idevonatkozó európai előírások-
nak megfelelően megbízhatósági, biztonsági és minőségi vizsgálatoknak vetettük alá.
Kérdéseivel forduljon a vevőszolgálatunkhoz és a tanácsadó központunkhoz:
www.extol.hu Fax: (1) 297-1270 Tel: (1) 297-1277
Gyártó: Madal Bal a. s., Průmyslová zóna Příluky 244, 760 01 Zlin Cseh Köztársaság
Forgalmazó: Madal Bal Kft., 1173 Budapest, Régivám köz 2. (Magyarország)
Kiadás dátuma: 2022. 11. 21
I. A készülék jellemzői és rendeltetése
Az önbeálló keresztlézer által vetített (zöld színű) vonalakkal vízszintes és függőleges
síkokat lehet kijelölni, ellenőrizni lehet a tárgyak vízszintes és függőleges beállítását.
A lézer 4 függőleges és 1 vízszintes vonalat, valamint 6 pontot (4V1H6D) vetít, két
egymásra merőleges síkot, valamint egy vízszintes síkot (lásd az 1. ábrát).
y Az önbeálló keresztlézer, amennyiben a készülék függőleges dőlésszöge nem több 3°-nál, akkor
automatikusan beáll vízszintes és függőleges helyzetbe, majd az automatikus nivellálás után
vízszintes és függőleges (egymásra merőleges) vonalakat vetít ki. A 3°-os dőlésszög tartomány
túllépése esetén a vonalak villogni kezdenek, a készülék hangjelzést ad ki, az automatikus
vízszintbe állítást a készülék nem tudja végrehajtani.
y A vonalakon kívül a készülék a padlóra is vetít egy piros színű pontot (a vízszintes vonal és
a padlópont közti derékszög (sík) kijelöléséhez, illetve a függőleges vonalak kereszteződésének
és a padlópontnak az összekötésével a függőleges vonal kijelöléséhez. A piros padlópont nem
világít, ha a vízszintes vonal nincs bekapcsolva.
y A készülék rendelkezik PULSE MODE (impulzus) üzemmóddal is. Ezt az üzemmódot lehet
használni a lézersugár érzékelő (detektor) készülékkel való közös használathoz. A lézersugár érzé-
kelő szabadtéren vagy nagy belső terekben (pl. csarnokokban) akkor
is érzékeli a vetített lézervonalat, ha az szabad szemmel alig látható
(további részletek a szövegben).
y A készülék Li-ion 5200 mAh akkumulátorról üzemeltethető, az akkumulátort USB-C aljzaton
keresztül lehet feltölteni, a töltöttség mértékét LED diódák jelzik ki.
y A készülék folyamatos és hosszú ideig tartó használata esetén
a készülékhez csatlakoztasson egy tápfeszültséghez csatlakoztatott USB
kábelt. Az akkumulátor védve van mélylemerülés ellen.
y A készülék védettsége: IP54 (eső ellen védett).
y Érintős működtetés (a gombokat nem kell megnyomni, a kapcsoláshoz elég a gomb megérintése).
y A készülék állványra szerelhető, az 5/8"-os menet segítségével.
y A készülékhez praktikus, a készüléket mozgatás és tárolás közben védő szivacs
betéttel ellátott táska is tartozik.
HU
18
II. műszaki specifikáció
Típusszám / rendelési szám
Lézersugár
Lézervonal színe
Ajánlott max. vetítési távolság
Nivellálási pontosság, vízszintes és függőleges
Önbeállási tartomány
Automatikus nivellálás ideje
Impulzus üzemmód
Lézer frekvencia impulzus üzemmódban
Védettség
Menet az állványhoz rögzítéshez
Akkumulátor specifikáció
(névleges feszültség, kapacitása, wattóra terhelhetőség)
Akkumulátor max. kapocsfeszültsége terhelés nélkül
Akkumulátor töltése
Teljes feltöltés (100 %) időtartama
Feltöltés 75%-ra (3 LED dióda világít)
Üzemelési idő (100%-os töltöttség esetén)
Üzemelési idő (75%-os töltöttség esetén)
Pót akkumulátor típusjelölése
Üzemeltetési környezeti hőmérséklet
Zöld lézervonal hullámhossza
Piros padlópont hullámhossza
Lézersugár teljesítménye
Lézerosztály
Forgó talp szögelfordulása
Tömeg (akkumulátorral együtt)
Méret (ma × szé 1 × szé 2)
Szennyeződési fokozat az EN 61010-1 szerint
1*)
Lézersugár 4V1H6D: 4V-4 függőleges;
1H-1 vízszintes; 6D - 6 pont.
2*)
A max. vetítési távolság függ a környezeti meg-
világítás intenzitásától. A maximálisan ajánlott
vetítési távolság beltérre és standard megvi-
lágítási viszonyokra vonatkozik. Intenzívebb
környezeti megvilágítás esetén a vetítési
távolság kisebb lesz. A vetített lézervonal jobb
láthatóságához, és a hatótávolság növeléséhez
használjon lézerszínű szemüveget (nem védi
a szemet a lézersugártól), vagy a csökkentse
a helyiség megvilágításának az intenzitását,
8823312
1*)
4V1H6D
zöld (a padlópont piros)
2*)
30 m
± 0,3 mm/m
3°±1°
≤ 3 másodperc
igen
10 kHz
IP 54
5/8"
Li-ion akkumulátor
3,7 V; 5200 mAh; 19,24 Wh
4,1 V
3*)
USB-C aljzaton keresztül
4*)
4 óra 20 perc
4*)
1 óra 40 perc
4*)
2 óra 40 perc
4*)
1 óra 20 perc
8823312B
-10° és + 45°C között
515 Nm
650 nm
<1 mW
2
360°
1,0 kg
200 × 140 × 120 mm
5*)
2
illetve használjon lézervevő egységet (a kés-
züléken az impulzus üzemmódot kell beállítani
- lásd lent).
3*)
A készülék akkumulátorát 1 A-es töltőáram
korlátozó védi. Az akkumulátor bármilyen USB
tápfeszültségről feltölthető (pl. számítógép
aljzat, hálózati adapter stb.), függetlenül
a töltőáram értékétől. Az olyan USB adapterek
(kimenetek), amelyek esetében 1 A-nél nagyo-
bb töltőáram van megadva, nem gyorsítják az
akkumulátor feltöltését.
