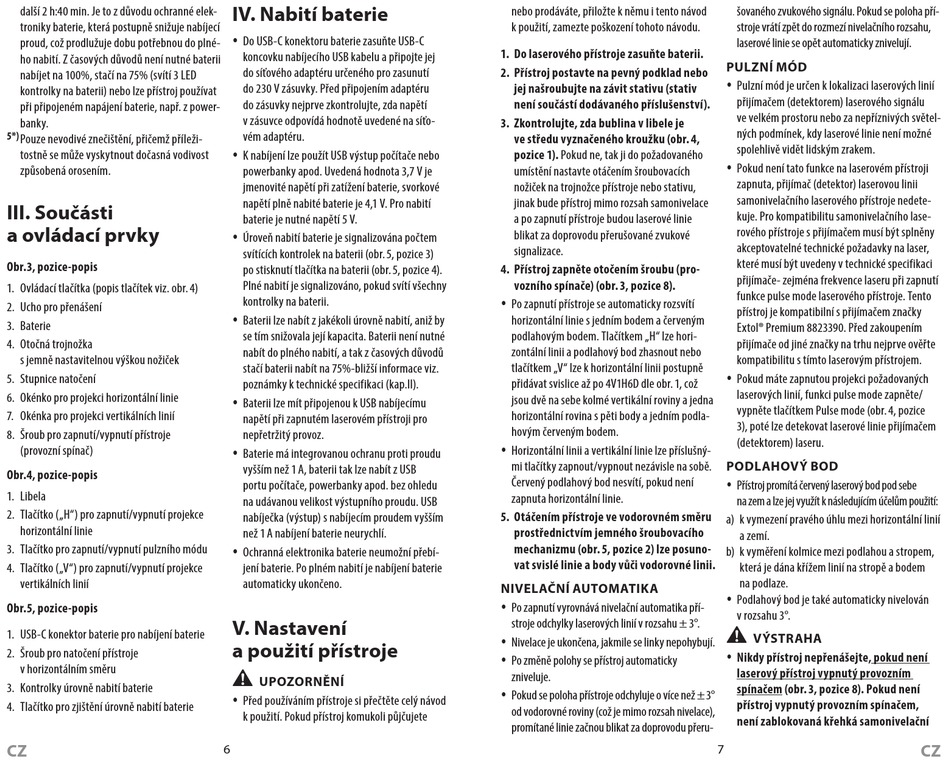

další 2 h:40 min. Je to z důvodu ochranné elek-
troniky baterie, která postupně snižuje nabíjecí
proud, což prodlužuje dobu potřebnou do plné-
ho nabití. Z časových důvodů není nutné baterii
nabíjet na 100%, stačí na 75% (svítí 3 LED
kontrolky na baterii) nebo lze přístroj používat
při připojeném napájení baterie, např. z power-
banky.
5*)
Pouze nevodivé znečištění, přičemž příleži-
tostně se může vyskytnout dočasná vodivost
způsobená orosením.
III. Součásti
a ovládací prvky
Obr.3, pozice-popis
1. Ovládací tlačítka (popis tlačítek viz. obr. 4)
2. Ucho pro přenášení
3. Baterie
4. Otočná trojnožka
s jemně nastavitelnou výškou nožiček
5. Stupnice natočení
6. Okénko pro projekci horizontální linie
7. Okénka pro projekci vertikálních linií
8. Šroub pro zapnutí/vypnutí přístroje
(provozní spínač)
Obr.4, pozice-popis
1. Libela
2. Tlačítko („H") pro zapnutí/vypnutí projekce
horizontální linie
3. Tlačítko pro zapnutí/vypnutí pulzního módu
4. Tlačítko („V") pro zapnutí/vypnutí projekce
vertikálních linií
Obr.5, pozice-popis
1. USB-C konektor baterie pro nabíjení baterie
2. Šroub pro natočení přístroje
v horizontálním směru
3. Kontrolky úrovně nabití baterie
4. Tlačítko pro zjištění úrovně nabití baterie
CZ
Iv. Nabití baterie
y Do USB-C konektoru baterie zasuňte USB-C
koncovku nabíjecího USB kabelu a připojte jej
do síťového adaptéru určeného pro zasunutí
do 230 V zásuvky. Před připojením adaptéru
do zásuvky nejprve zkontrolujte, zda napětí
v zásuvce odpovídá hodnotě uvedené na síťo-
vém adaptéru.
y K nabíjení lze použít USB výstup počítače nebo
powerbanky apod. Uvedená hodnota 3,7 V je
jmenovité napětí při zatížení baterie, svorkové
napětí plně nabité baterie je 4,1 V. Pro nabití
baterie je nutné napětí 5 V.
y Úroveň nabití baterie je signalizována počtem
svítících kontrolek na baterii (obr. 5, pozice 3)
po stisknutí tlačítka na baterii (obr. 5, pozice 4).
Plné nabití je signalizováno, pokud svítí všechny
kontrolky na baterii.
y Baterii lze nabít z jakékoli úrovně nabití, aniž by
se tím snižovala její kapacita. Baterii není nutné
nabít do plného nabití, a tak z časových důvodů
stačí baterii nabít na 75%-bližší informace viz.
poznámky k technické specifikaci (kap.II).
y Baterii lze mít připojenou k USB nabíjecímu
napětí při zapnutém laserovém přístroji pro
nepřetržitý provoz.
y Baterie má integrovanou ochranu proti proudu
vyšším než 1 A, baterii tak lze nabít z USB
portu počítače, powerbanky apod. bez ohledu
na udávanou velikost výstupního proudu. USB
nabíječka (výstup) s nabíjecím proudem vyšším
než 1 A nabíjení baterie neurychlí.
y Ochranná elektronika baterie neumožní přebí-
jení baterie. Po plném nabití je nabíjení baterie
automaticky ukončeno.
v. Nastavení
a použití přístroje
•
UPoZorNěNí
y Před používáním přístroje si přečtěte celý návod
k použití. Pokud přístroj komukoli půjčujete
6
nebo prodáváte, přiložte k němu i tento návod
k použití, zamezte poškození tohoto návodu.
1. Do laserového přístroje zasuňte baterii.
2. Přístroj postavte na pevný podklad nebo
jej našroubujte na závit stativu (stativ
není součástí dodávaného příslušenství).
3. Zkontrolujte, zda bublina v libele je
ve středu vyznačeného kroužku (obr. 4,
pozice 1). Pokud ne, tak ji do požadovaného
umístění nastavte otáčením šroubovacích
nožiček na trojnožce přístroje nebo stativu,
jinak bude přístroj mimo rozsah samonivelace
a po zapnutí přístroje budou laserové linie
blikat za doprovodu přerušované zvukové
signalizace.
4. Přístroj zapněte otočením šroubu (pro-
vozního spínače) (obr. 3, pozice 8).
y Po zapnutí přístroje se automaticky rozsvítí
horizontální linie s jedním bodem a červeným
podlahovým bodem. Tlačítkem „H" lze hori-
zontální linii a podlahový bod zhasnout nebo
tlačítkem „V" lze k horizontální linii postupně
přidávat svislice až po 4V1H6D dle obr. 1, což
jsou dvě na sebe kolmé vertikální roviny a jedna
horizontální rovina s pěti body a jedním podla-
hovým červeným bodem.
y Horizontální linii a vertikální linie lze příslušný-
mi tlačítky zapnout/vypnout nezávisle na sobě.
Červený podlahový bod nesvítí, pokud není
zapnuta horizontální linie.
5. Otáčením přístroje ve vodorovném směru
prostřednictvím jemného šroubovacího
mechanizmu (obr. 5, pozice 2) lze posuno-
vat svislé linie a body vůči vodorovné linii.
NIvELAčNí AUTomATIKA
y Po zapnutí vyrovnává nivelační automatika pří-
stroje odchylky laserových linií v rozsahu ± 3°.
y Nivelace je ukončena, jakmile se linky nepohybují.
y Po změně polohy se přístroj automaticky
zniveluje.
y Pokud se poloha přístroje odchyluje o více než ± 3°
od vodorovné roviny (což je mimo rozsah nivelace),
promítané linie začnou blikat za doprovodu přeru-
šovaného zvukového signálu. Pokud se poloha pří-
stroje vrátí zpět do rozmezí nivelačního rozsahu,
laserové linie se opět automaticky znivelují.
PULZNí móD
y Pulzní mód je určen k lokalizaci laserových linií
přijímačem (detektorem) laserového signálu
ve velkém prostoru nebo za nepříznivých světel-
ných podmínek, kdy laserové linie není možné
spolehlivě vidět lidským zrakem.
y Pokud není tato funkce na laserovém přístroji
zapnuta, přijímač (detektor) laserovou linii
samonivelačního laserového přístroje nedete-
kuje. Pro kompatibilitu samonivelačního lase-
rového přístroje s přijímačem musí být splněny
akceptovatelné technické požadavky na laser,
které musí být uvedeny v technické specifikaci
přijímače- zejména frekvence laseru při zapnutí
funkce pulse mode laserového přístroje. Tento
přístroj je kompatibilní s přijímačem značky
Extol® Premium 8823390. Před zakoupením
přijímače od jiné značky na trhu nejprve ověřte
kompatibilitu s tímto laserovým přístrojem.
y Pokud máte zapnutou projekci požadovaných
laserových linií, funkci pulse mode zapněte/
vypněte tlačítkem Pulse mode (obr. 4, pozice
3), poté lze detekovat laserové linie přijímačem
(detektorem) laseru.
PoDLAHový BoD
y Přístroj promítá červený laserový bod pod sebe
na zem a lze jej využít k následujícím účelům použití:
a) k vymezení pravého úhlu mezi horizontální linií
a zemí.
b) k vyměření kolmice mezi podlahou a stropem,
která je dána křížem linií na stropě a bodem
na podlaze.
y Podlahový bod je také automaticky nivelován
v rozsahu 3°.
•
výSTrAHA
y Nikdy přístroj nepřenášejte, pokud není
laserový přístroj vypnutý provozním
spínačem (obr. 3, pozice 8). Pokud není
přístroj vypnutý provozním spínačem,
není zablokovaná křehká samonivelační
7
