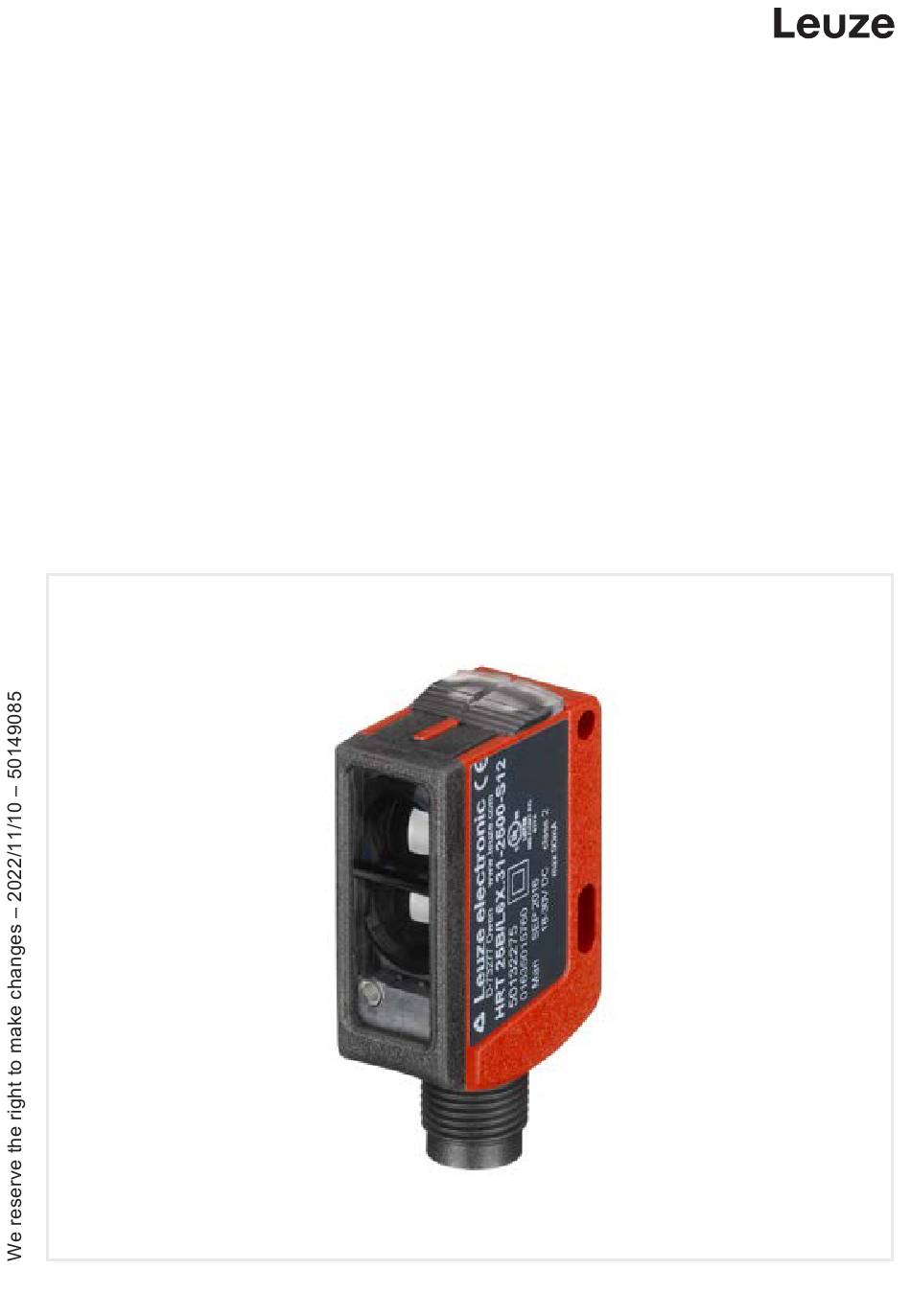

- Seite 1 Reflexions-Lichttaster mit Hintergrundausblendung ODT25B Leuze electronic GmbH + Co. KG In der Braike 1 73277 Owen Tel.: +49 7021 573-0 info@leuze.com • www.leuze.com...
- Seite 3 HIGH t = 20 ... 80 ms HIGH t = 120 ... 180 ms HIGH t = 220 ... 280 ms HIGH t = 320 ... 380 ms...
- Seite 4 Hinweise Applikationshinweise – Beim eingestellten Tastbereich ist eine Toleranz der oberen Tastgrenze je nach Reflexionseigenschaft der Materialoberfläche möglich. – Tastweite Bezug: Objekt/Remission 2 % 0,05 … 1,7 m 90 % 0,05 … 3,0 m – Spiegelnde, hochglänzende Objekte (z. B. Spiegel) werden nicht detektiert. – Ein optimales Detektionsverhalten wird erreicht, wenn sich der Lichtfleck komplett auf dem Objekt befindet.
-
Seite 5: Sensoreinstellung (Teach) Über Teach-Taste
Sensoreinstellung (Teach) über Teach-Taste Teach von zwei individuellen Schaltpunkten Bedienebene 1 Bedienebene 2 Teach auf Objekt für Q1 (Pin 4): Teach auf Objekt für Q2 (Pin 2): Bei diesem Teach wird die Schaltentfer- Bei diesem Teach wird die Schaltentfer- nung für den Schaltausgang Q1 so ein- nung für den Schaltausgang Q2 so ein- gestellt, dass das Objekt, das sich wäh- gestellt, dass das Objekt, das sich wäh-... -
Seite 6: Sensoreinstellungen (Teach) Über Den Teach-Eingang (Pin 2)
Schaltverhalten des Schaltausgangs einstellen – Hell-/Dunkelumschaltung Mit dieser Funktion lässt sich die Schaltlogik der Sensoren invertieren. 1 Teach-Taste so lange drücken, bis nur die grüne LED blinkt. Verhalten der gelben LED: – Gelbe LED EIN: Schaltausgänge hellschaltend (bei antivalenten Senso- ren Q1 (Pin 4) hellschaltend, Q2 (Pin 2) dunkelschaltend), d. h. -
Seite 7: Verriegelung Der Teach-Taste Über Den Teach-Eingang (Pin 2)
Leitungsteach Bedienebene 1 (Schaltentfernung für Q1) Teach in Bedienebene 1 wird ausgeführt Teach-Taste ist verriegelt Teach-Taste wieder bedienbar Leitungsteach Bedienebene 2 (Schaltentfernung für Q2) Teach in Bedienebene 2 wird ausgeführt Teach-Taste ist verriegelt Teach-Taste wieder bedienbar Hellschaltende Logik Schaltausgänge hellschaltend, d. h. Ausgänge aktiv, wenn Objekt erkannt wird. Bei antivalenten Schaltausgängen Q1 (Pin 4) hellschaltend, Q2 (Pin 2) dunkel- schaltend.
