Beschreibung
Der Heizkörperregler HD13 ist für die Temperaturregelung von Heizkörpern bestimmt. Er ist mit neuen Funktionen
ausgestattet, die eine komfortable Ventilsteuerung gewährleisten. Der Kopf ist für Ventile M30x1,5 bestimmt, kann
aber auch mit Hilfe von Reduktionen an anderen Ventiltypen montiert werden (siehe Seite 16).

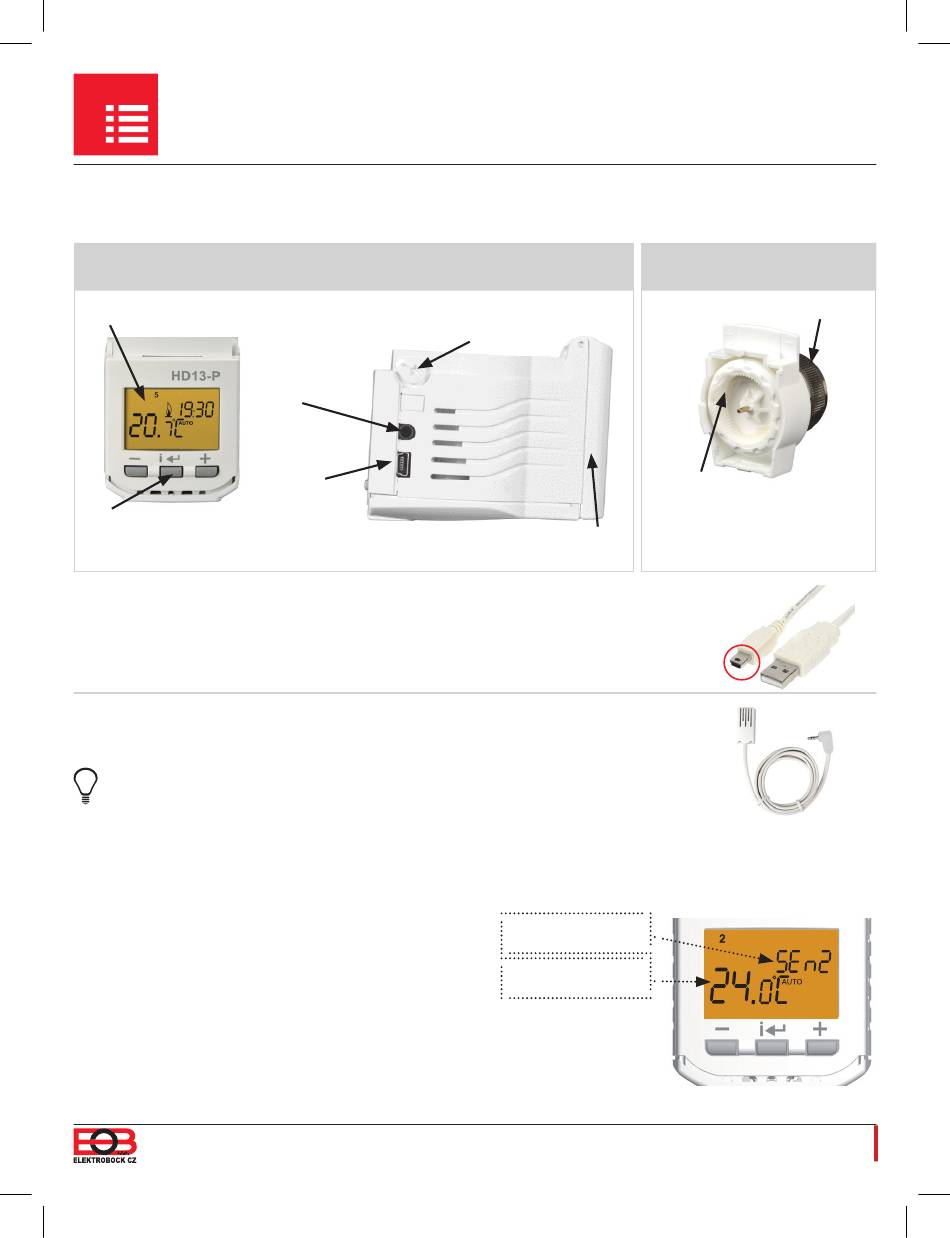

KOPFKÖRPER EINSCHLIESSLICH BATTERIEN
Display
für externen
Temperatur-
für externe
Steuer-
elemente
versorgung*
*
Stecker für die externe Stromversorgung: Anschluss einer stabilisierten
Spannungsquelle 5 V/ min.100mA möglich. (kein Bestandteil der Lieferung),
Das Kabel muss mit einem Mini-USB-Anschluss abgeschlossen werden.
Bei Verwendung eines externen Netzteils können Batterien in den Kopf eingelegt werden.
In diesem Fall sind die Batterien getrennt. Es ist nicht möglich,
AUFLADBARE BATTERIEN z
** Stecker für den externen Temperaturfühler: Anschlussmöglichkeit des
externen Temperaturfühlers CT07-10k (10kΩ, CYXY 2*0,5 mm, Länge 1,5 m,
Kunststoffbuchse, zur Messung bis 70 °C - kein Bestandteil der Lieferung)
Der richtige Anschluss des externen Fühlers kann zum Beispiel durch seine
Erwärmung in der Hand überprüft werden - innerhalb von 2 Minuten muss
die erhöhte Temperatur auf dem Display des Kopfes angezeigt werden.
Der externe Fühler CT07-10k dient zur mehr präzisen Regelung in den Fällen, wann der Temperaturfühler innerhalb
des Kopfes durch die Wärmequelle extrem beeinflusst ist, oder wenn der Kopf auf eine ungeeignete Weise hinter
dem Vorhang (unter der Brüstung) platziert ist, sodass die freie Luftströmung verhindert wird.
Vorgehen bei der Installation und die
richtige Platzierung des externen Fühlers:
- stecken Sie den externen Fühler in den Stecker im Kopf
ein (siehe oben);
- platzieren Sie den externen Fühler dort, wo er durch die
Temperatur aus dem Heizkörper, durch die direkte Sonnenstrahlung
nicht beeinflusst wird und in einem genügenden Abstand von der Tür ist.
Vermeiden Sie die Platzierung des Fühlers an die äußere nicht wärmeisolierte
Wand (sie ist in der Regel kühler);
- Der Kopf beginnt innerhalb von 2 Minuten gemäß dem externen
Fühler nach seinem Anschließen zu regeln.
(durch die Aufschrift SEn2 auf dem Display angezeigt).
Arretier-
Stecker
fühler**
Stecker
Strom-
u verwenden!
raste
Batterie-
gehäuse
Anzeige des ange-
schlossenen externen
Temperaturfühlers
Temperatur des
externen Fühlers
UMWANDLERTEIL
Mutter
Zahnrad
miniUSB
