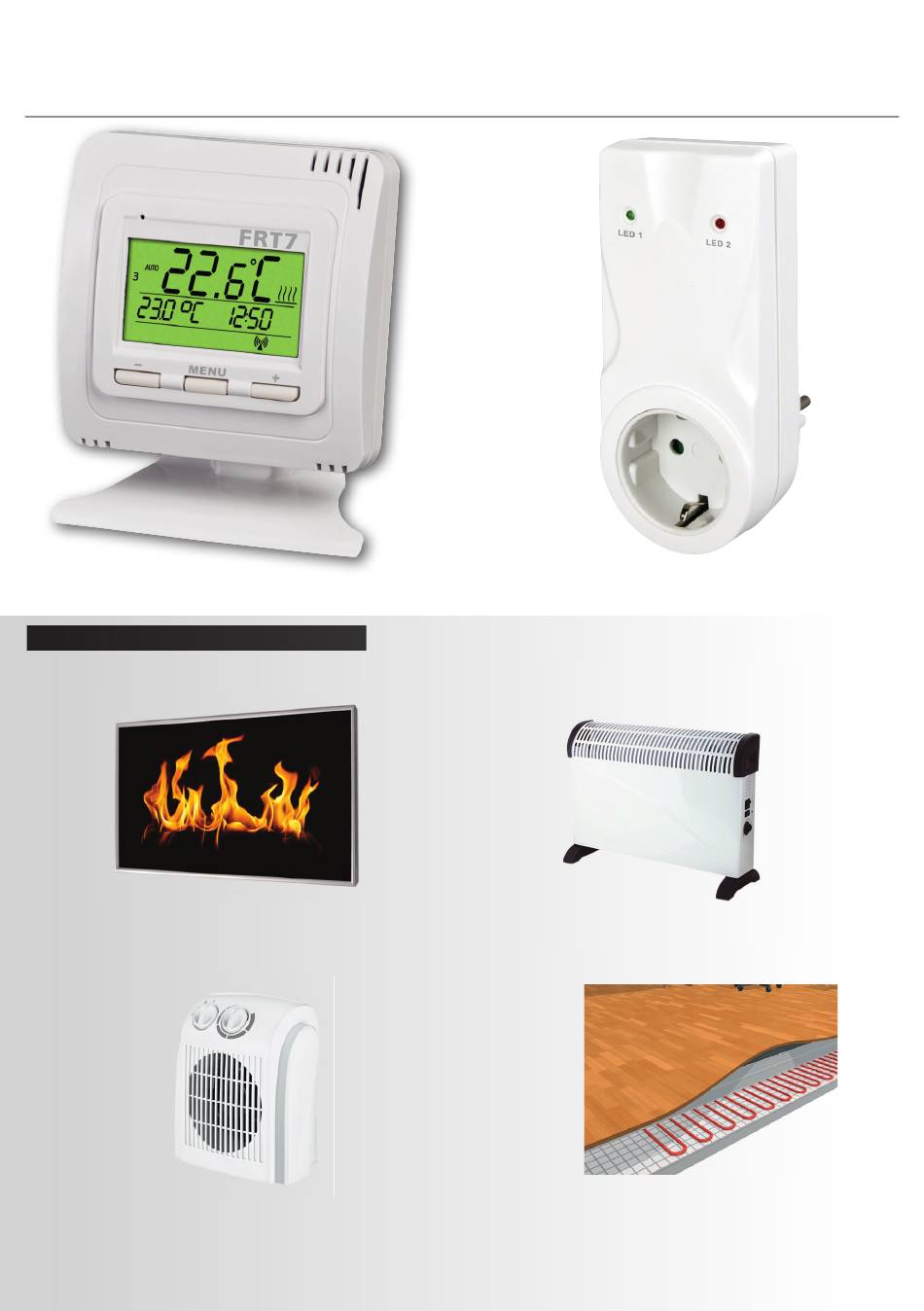

- Seite 1 FRT7B3 Funk-Raumthermostat Thermostat – Sender Empfänger-Zwischensteckdose Komfortable Steuerung für: Komfortable Steuerung für: Infraplatten, Strahlplatten Elektroheizer Heizlüfter Fußbodenheizung DRAHTLOSE STEUERUNG DER WÄRMEQUELLEN...
-
Seite 2: Beschreibung

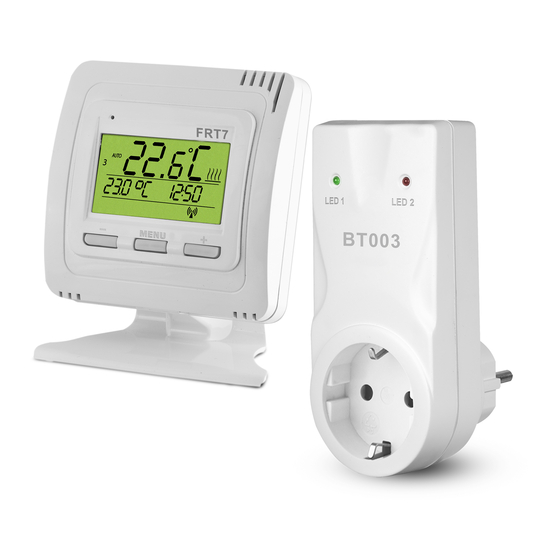

BESCHREIBUNG Der FRT7B3 ist ein Funkthermostat-Set, der die Raumtemperatur überwacht und mit einem Empfänger der die angeschlossenen Wärmequellen nach der Regelung des Thermostats schaltet. VERPACKUNGSINHALT FOTO FRT7B3 Funk-Raumthermostat – Sender • misst die Raumtemperatur im Raum und regelt die Heizung nach der eingestellten Temperatur •... -
Seite 3: Montage Des Senders
Gefahrenmüll zu entsorgen! Abb. 4 Abb. 5 4 ) Vordere Thermostatabdeckung in die Rückwand einrasten, siehe Abb. 4 und 5. Für die richtige Funktion des FRT7B3 sind die Empfänger nach der Anleitung auf der Seite 6 zu aktivieren! -
Seite 4: Empfänger
EMPFÄNGER grüne LED = Einschalten des Empfängers im Netz rote LED = Relaisschaltung = Empfang des Heizbefehls KINDERSPERRE FUNKTIONSTASTE kurzes Drücken (< 1 s) nur bei neuem Paaren von Sender und Empfänger Sender und Empfänger sind werkseitig gepaart! langes Drücken (> 3 s) – Speicher löschen, Rückstellung auf die Werkseinstellung –... - Seite 5 SENDER DISPLAY-HINTERGRUNDBELEUCHTUNG Beim ersten Drücken einer beliebigen Taste (> 1 s) wird die Hintergrundbeleuchtung eingeschaltet. BESCHREIBUNG DES SENDERDISPLAYS Aktuelle Raumtemperatur Aktueller Tag Betriebsmodi Anzeige der eingeschalteten Heizung Anzeige der Tastensperre Anzeige des CLOC-Modus Anzeige der Solltemperatur Anzeige Anzeige der Sendung Anzeige und der aktuellen Uhrzeit / Frostschutz...
-
Seite 6: Steuerungsmenü (Baum) - Programmierverfahren
STEUERUNGSMENÜ (BAUM) – PROGRAMMIERVERFAHREN Vorübergehende Änderung der Solltemperatur. MENU oder Im AUTO-Modus bis zur nächsten Temperaturänderung. 2 × MENU MENU AUTOMATISCHER MODUS MENU MANUELLER MODUS OFF-MODUS – der Thermostat wird dauerhaft MENU ausgeschaltet. Der Frostschutz 3 °C bleibt eingeschaltet! Einstellen der Solltemperatur MENU URLAUB und des Zeitpunkts von... -
Seite 7: Betriebsmodi
BETRIEBSMODI AUTOMATISCHER MODUS AUTO Der Thermostat arbeitet nach dem gewählten Wochenprogramm P1 oder P2. 2 × × oder MENU MENU Programmwahl mit der Taste . Bestätigen durch langes Drücken der Taste . Einstellen der Wochenprogramme siehe Seite 9. MENU MANUELLER MODUS MANU Der Thermostat heizt mit der eingestellten Temperatur, deren Wert bis zur nächsten manuellen Veränderung konstant bleibt (werkseitig 21 °C). -
Seite 8: Parametereinstellung
2 × oder MENU MENU Der Thermostat FRT7B3 verfügt über 2 Wochenprogramme, P1 und P2. In jedem können 6 Temperaturänderungen pro Tag vorgenommen werden, und jeder Tag kann unterschiedlich eingestellt werden. Drücken Sie die Taste und wählen Sie mit der Taste... -
Seite 9: Const Einstellen Der Konstanten
KONSTANTEN CONST EINSTELLEN DER KONSTANTEN 2 × × oder MENU MENU 1 Hysterese Beim Erreichen der Solltemperatur schaltet der Thermostat die Heizung aus, und schaltet sie wieder ein, wenn die Raumtemperatur um den eingestellten Hysteresenwert abfällt. 0,5˚C Der Hysteresenwert wird eingestellt im Bereich 0,1 bis 5 °C mit der Taste Beispiel: ist die Solltemperatur 20 °C und die Hysterese 1 °C, schaltet MENU... - Seite 10 KONSTANTEN 5 Sender-Adresse (1-64) Werkseitig ist dem Thermostat eine digitale Adresse (Nummer 1 bis 64) zugewiesen, und der Empfänger ist mit diesem Wert Adr 7 gepaart. Im Bedarfsfall kann die Nummer geändert werden, mit der Taste, dann muss aber ein neues Paaren mit dem Empfänger MENU erfolgen.
-
Seite 11: Sender Mit Empfänger Neu Paaren
TEST TEST FUNKTIONSTEST – SCHALTTEST Den Test erst durchführen, nachdem der Empfänger montiert ist! 2 × × oder MENU MENU Am Sender schalten wir auf die TEST-Funktion um, wobei ein Signal für das Einschalten und Ausschalten des Empfängers gesendet wird. Ist alles in Ordnung, schaltet das Relais 3×... - Seite 12 3 s kehrt man zum MENU Stunden Minuten Grundmodus zurück. TECHNISCHE PARAMETER EU-KONFORMITÄTSERKLÄRUNG Die ELEKTROBOCK CZ s.r.o. erklärt 2 x 1,5 V AAA alkalische Batterie hiermit, dass dieser Funkanlagentyp Spannungsversorgung (nicht im Lieferumfang enthalten) FRTB2 der Richtlinie 2014/53/EU...
