THERMOSTATISCHER
DIGITALER KOPF
•Einfache Montage an das Ventil des Heizkörpers
•Reibungslose Regulation der Raumtemperatur
•6 Temperaturänderungen pro Tag
•Energieeinsparungen bis zu 30%
GmbH
ELEKTROBOCK DE

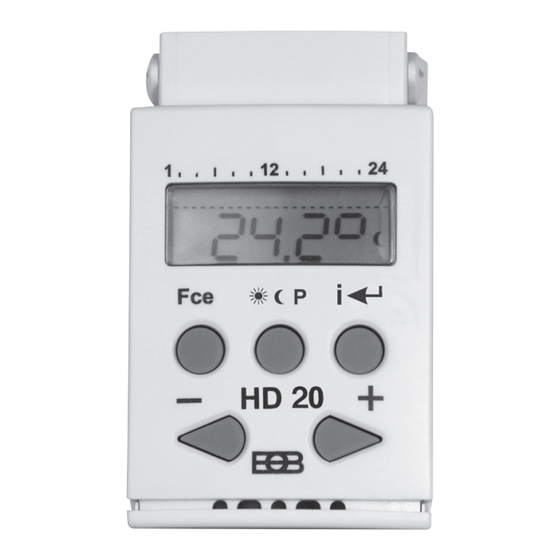

HD20
HD20
P
23°C
17°C
17°C
6
9
= Funktionsauswahl
Fce
(AUTO, MANU, CL:O,PROG,
PA:r, OF:F)
= Temperaturauswahl
P
(Komforttemperatur,
Absenktemperatur, Party-
temperatur)
i
= Quittung (ENTER),
Informationen über
gewünschte Temperatur
(PO:t), aktuelle Stunde/
Temperatur (CL:O/tE:P),
in Prozent Ventilöffnen
(Pr:OC) und Tag (dE:n)
/
= Einstellung der
Temperatur, Zeit,
Übersicht der Funktionen
25°C
23°C
17°C
17°C
13
16 19
22
Werbung
Verwandte Anleitungen für Elektrobock HD20
Inhaltszusammenfassung für Elektrobock HD20
- Seite 1 HD20 HD20 THERMOSTATISCHER DIGITALER KOPF •Einfache Montage an das Ventil des Heizkörpers •Reibungslose Regulation der Raumtemperatur •6 Temperaturänderungen pro Tag •Energieeinsparungen bis zu 30% 25°C 23°C 23°C 17°C 17°C 17°C 17°C 16 19 = Funktionsauswahl (AUTO, MANU, CL:O,PROG, PA:r, OF:F)
-
Seite 2: Displaybeschreibung
Funktion Temperaturanzeige INBETRIEBNAHME HD20 ist ein Tschechisches Produkt, das zur Regulierung der Raumtemperatur dient. Nach einfacher Montage an das thermostatische Ventil Ihres Heizkörpers, Einstellung des Wochenprogramms können Sie bis zu 30 % Energie für Heizung im Haushalt, Bungalow, Büro einsparen. In Hinblick auf zahlreiche Programmmöglichkeiten (6 Zeitintervalle und 3 Temperaturen pro Tag) können Sie das für Sie passende Programm wählen. - Seite 3 : Einstellung der Parameter (Festwerte). OF:F : HD20 ist in dieser Betriebsart dauernd ausgeschaltet (Frostschutz 3°C bleibt aktiv) Anm.: Soweit innerhalb von 2 Minuten keine Taste gedrückt wird, springt HD20 in den Basisbetrieb zurück. Die Funktion der Tasten wird nach längerem Drücken beschleunigt.
- Seite 4 PA:r3 Komforttemperatur (werkseitig eingestellt auf 23°C) - auf Display wird PA:r3 angezeigt - bestätigen Sie mit der Taste und mit den Tasten stellen Sie die Komforttemperatur ein, und wieder bestätigen Sie mit der Taste. PA:r4 Party-Temperatur (werkseitig eingestellt auf 25°C) - auf Display wird PA:r4 angezeigt - bestätigen Sie mit der Taste und mit den...
- Seite 5 Programmierungsbetrieb. Wählen Sie AUTO Modus aus. 3. WEITERE FUNKTIONEN DES HEIZUNGSKOPFES Kurzfristige Temperaturänderung im AUTO-Betrieb Durch einfaches Drücken der Tasten im AUT-Betrieb kann die gewünschteTemperatur kurzfristig geändert werden. Diese Temperatur wird vom HD20 bis zur nächsten im Programm vorgegebenen Temperaturänderung gehalten.
- Seite 6 Ventilöffnung, drücken Sie die Taste Wassersteinschutz Jeden Samstag um 12 Uhr wird das Ventil vom HD20 geöffnet und wiederumgeschlossen, um das Sperren des Ventils durch Wasserstein zu vermeiden. Während dieser Funktion leuchtet in der Anzeige die Überschrift Ad:AP.
- Seite 7 Anzeige die Überschrift “ Ad:AP “ und der Kopf wird dem Ventil automatisch angepasst. Diese Anpassung dauert ca. 1 Minute lang, danach springt HD20 in den normalen Betrieb zurück. Manuelle Notbetätigung des Ventils: - nehmen Sie den Körper von dem Getriebeteil herab - stellen Sie das Ventil manuell durch Drehen des Zahnrades ein.
- Seite 8 HD20 HD20 THERMOSTATISCHER DIGITALER KOPF HD20 dient zur automatischen Regulierung von Heizsystemen in Einfamilienhäusern, Wohnungen, Büros. Es können bis zu sechs Zeitintervalle mit drei Temperaturniveaus für jeden Tag eingestellt werden. Weitere Vorteile: 4ein anderes Temperaturprogramm für jeden Tag 4Anschluss vom Außenfühler möglich 4Einstellung von drei Temperaturniveaus möglich...
