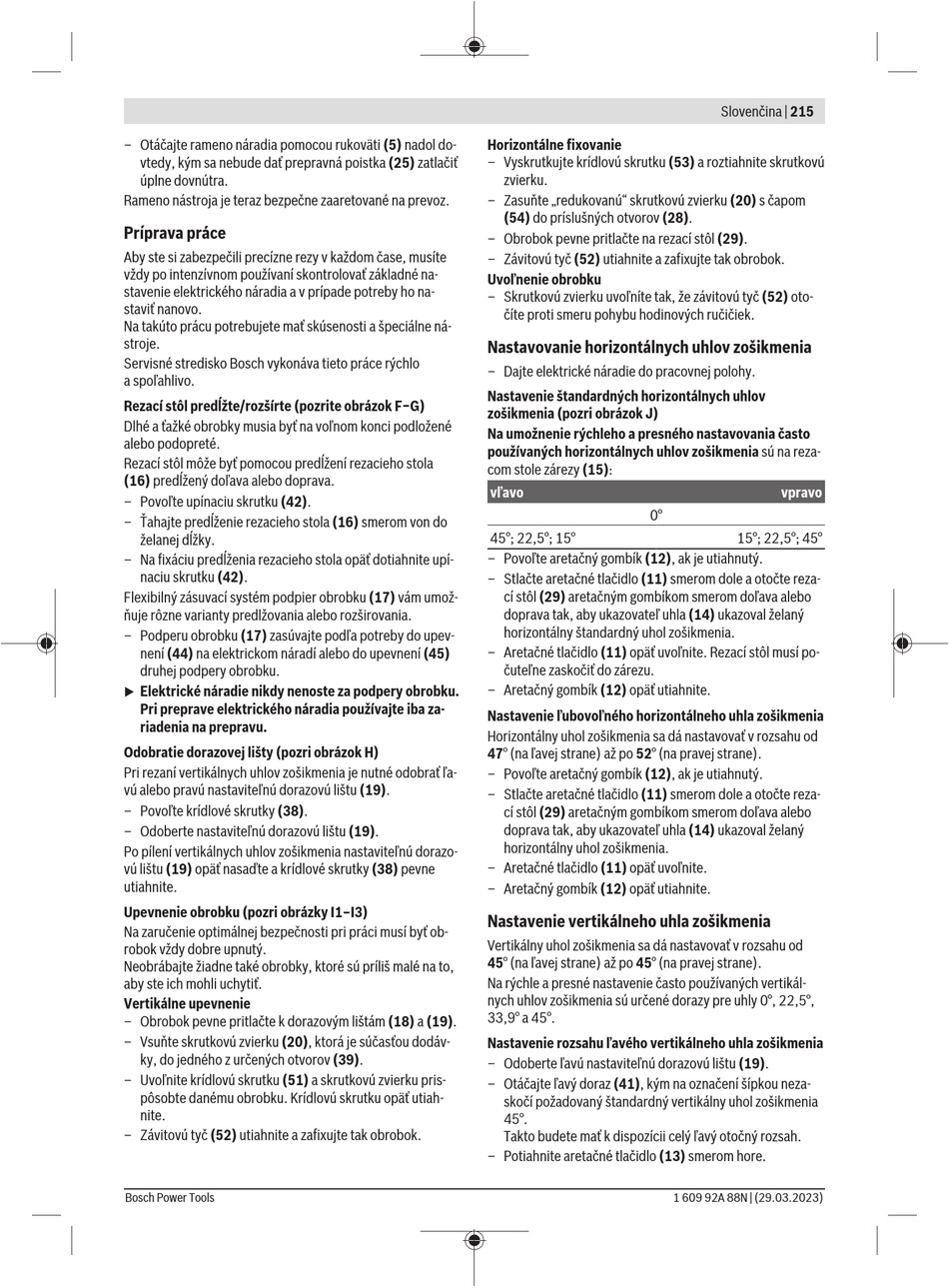

Príprava Práce - Bosch GCM 254 D Professional Originalbetriebsanleitung

– Otáčajte rameno náradia pomocou rukoväti (5) nadol do-
vtedy, kým sa nebude dať prepravná poistka (25) zatlačiť
úplne dovnútra.
Rameno nástroja je teraz bezpečne zaaretované na prevoz.
Príprava práce
Aby ste si zabezpečili precízne rezy v každom čase, musíte
vždy po intenzívnom používaní skontrolovať základné na-
stavenie elektrického náradia a v prípade potreby ho na-
staviť nanovo.
Na takúto prácu potrebujete mať skúsenosti a špeciálne ná-
stroje.
Servisné stredisko Bosch vykonáva tieto práce rýchlo
a spoľahlivo.
Rezací stôl predĺžte/rozšírte (pozrite obrázok F−G)
Dlhé a ťažké obrobky musia byť na voľnom konci podložené
alebo podopreté.
Rezací stôl môže byť pomocou predĺžení rezacieho stola
(16) predĺžený doľava alebo doprava.
– Povoľte upínaciu skrutku (42).
– Ťahajte predĺženie rezacieho stola (16) smerom von do
želanej dĺžky.
– Na fixáciu predĺženia rezacieho stola opäť dotiahnite upí-
naciu skrutku (42).
Flexibilný zásuvací systém podpier obrobku (17) vám umož-
ňuje rôzne varianty predlžovania alebo rozširovania.
– Podperu obrobku (17) zasúvajte podľa potreby do upev-
není (44) na elektrickom náradí alebo do upevnení (45)
druhej podpery obrobku.
Elektrické náradie nikdy nenoste za podpery obrobku.
u
Pri preprave elektrického náradia používajte iba za-
riadenia na prepravu.
Odobratie dorazovej lišty (pozri obrázok H)
Pri rezaní vertikálnych uhlov zošikmenia je nutné odobrať ľa-
vú alebo pravú nastaviteľnú dorazovú lištu (19).
– Povoľte krídlové skrutky (38).
– Odoberte nastaviteľnú dorazovú lištu (19).
Po pílení vertikálnych uhlov zošikmenia nastaviteľnú dorazo-
vú lištu (19) opäť nasaďte a krídlové skrutky (38) pevne
utiahnite.
Upevnenie obrobku (pozri obrázky I1–I3)
Na zaručenie optimálnej bezpečnosti pri práci musí byť ob-
robok vždy dobre upnutý.
Neobrábajte žiadne také obrobky, ktoré sú príliš malé na to,
aby ste ich mohli uchytiť.
Vertikálne upevnenie
– Obrobok pevne pritlačte k dorazovým lištám (18) a (19).
– Vsuňte skrutkovú zvierku (20), ktorá je súčasťou dodáv-
ky, do jedného z určených otvorov (39).
– Uvoľnite krídlovú skrutku (51) a skrutkovú zvierku pris-
pôsobte danému obrobku. Krídlovú skrutku opäť utiah-
nite.
– Závitovú tyč (52) utiahnite a zafixujte tak obrobok.
Bosch Power Tools
Horizontálne fixovanie
– Vyskrutkujte krídlovú skrutku (53) a roztiahnite skrutkovú
zvierku.
– Zasuňte „redukovanú" skrutkovú zvierku (20) s čapom
(54) do príslušných otvorov (28).
– Obrobok pevne pritlačte na rezací stôl (29).
– Závitovú tyč (52) utiahnite a zafixujte tak obrobok.
Uvoľnenie obrobku
– Skrutkovú zvierku uvoľníte tak, že závitovú tyč (52) oto-
číte proti smeru pohybu hodinových ručičiek.
Nastavovanie horizontálnych uhlov zošikmenia
– Dajte elektrické náradie do pracovnej polohy.
Nastavenie štandardných horizontálnych uhlov
zošikmenia (pozri obrázok J)
Na umožnenie rýchleho a presného nastavovania často
používaných horizontálnych uhlov zošikmenia sú na reza-
com stole zárezy (15):
vľavo
0°
45°; 22,5°; 15°
– Povoľte aretačný gombík (12), ak je utiahnutý.
– Stlačte aretačné tlačidlo (11) smerom dole a otočte reza-
cí stôl (29) aretačným gombíkom smerom doľava alebo
doprava tak, aby ukazovateľ uhla (14) ukazoval želaný
horizontálny štandardný uhol zošikmenia.
– Aretačné tlačidlo (11) opäť uvoľnite. Rezací stôl musí po-
čuteľne zaskočiť do zárezu.
– Aretačný gombík (12) opäť utiahnite.
Nastavenie ľubovoľného horizontálneho uhla zošikmenia
Horizontálny uhol zošikmenia sa dá nastavovať v rozsahu od
47° (na ľavej strane) až po 52° (na pravej strane).
– Povoľte aretačný gombík (12), ak je utiahnutý.
– Stlačte aretačné tlačidlo (11) smerom dole a otočte reza-
cí stôl (29) aretačným gombíkom smerom doľava alebo
doprava tak, aby ukazovateľ uhla (14) ukazoval želaný
horizontálny uhol zošikmenia.
– Aretačné tlačidlo (11) opäť uvoľnite.
– Aretačný gombík (12) opäť utiahnite.
Nastavenie vertikálneho uhla zošikmenia
Vertikálny uhol zošikmenia sa dá nastavovať v rozsahu od
45° (na ľavej strane) až po 45° (na pravej strane).
Na rýchle a presné nastavenie často používaných vertikál-
nych uhlov zošikmenia sú určené dorazy pre uhly 0°, 22,5°,
33,9° a 45°.
Nastavenie rozsahu ľavého vertikálneho uhla zošikmenia
– Odoberte ľavú nastaviteľnú dorazovú lištu (19).
– Otáčajte ľavý doraz (41), kým na označení šípkou neza-
skočí požadovaný štandardný vertikálny uhol zošikmenia
45°.
Takto budete mať k dispozícii celý ľavý otočný rozsah.
– Potiahnite aretačné tlačidlo (13) smerom hore.
Slovenčina | 215
vpravo
15°; 22,5°; 45°
