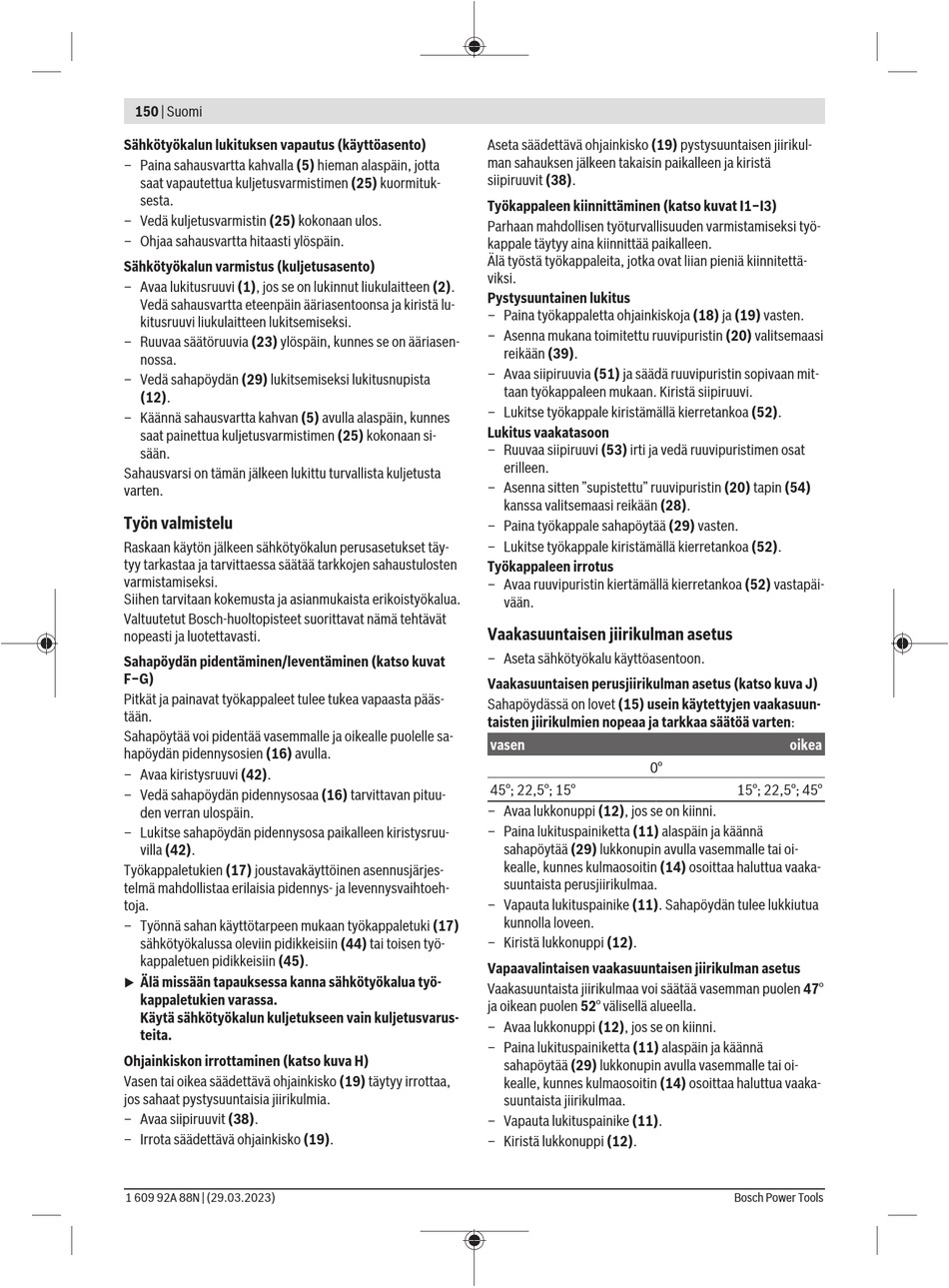

150 | Suomi
Sähkötyökalun lukituksen vapautus (käyttöasento)
– Paina sahausvartta kahvalla (5) hieman alaspäin, jotta
saat vapautettua kuljetusvarmistimen (25) kuormituk-
sesta.
– Vedä kuljetusvarmistin (25) kokonaan ulos.
– Ohjaa sahausvartta hitaasti ylöspäin.
Sähkötyökalun varmistus (kuljetusasento)
– Avaa lukitusruuvi (1), jos se on lukinnut liukulaitteen (2).
Vedä sahausvartta eteenpäin ääriasentoonsa ja kiristä lu-
kitusruuvi liukulaitteen lukitsemiseksi.
– Ruuvaa säätöruuvia (23) ylöspäin, kunnes se on ääriasen-
nossa.
– Vedä sahapöydän (29) lukitsemiseksi lukitusnupista
(12).
– Käännä sahausvartta kahvan (5) avulla alaspäin, kunnes
saat painettua kuljetusvarmistimen (25) kokonaan si-
sään.
Sahausvarsi on tämän jälkeen lukittu turvallista kuljetusta
varten.
Työn valmistelu
Raskaan käytön jälkeen sähkötyökalun perusasetukset täy-
tyy tarkastaa ja tarvittaessa säätää tarkkojen sahaustulosten
varmistamiseksi.
Siihen tarvitaan kokemusta ja asianmukaista erikoistyökalua.
Valtuutetut Bosch-huoltopisteet suorittavat nämä tehtävät
nopeasti ja luotettavasti.
Sahapöydän pidentäminen/leventäminen (katso kuvat
F−G)
Pitkät ja painavat työkappaleet tulee tukea vapaasta pääs-
tään.
Sahapöytää voi pidentää vasemmalle ja oikealle puolelle sa-
hapöydän pidennysosien (16) avulla.
– Avaa kiristysruuvi (42).
– Vedä sahapöydän pidennysosaa (16) tarvittavan pituu-
den verran ulospäin.
– Lukitse sahapöydän pidennysosa paikalleen kiristysruu-
villa (42).
Työkappaletukien (17) joustavakäyttöinen asennusjärjes-
telmä mahdollistaa erilaisia pidennys- ja levennysvaihtoeh-
toja.
– Työnnä sahan käyttötarpeen mukaan työkappaletuki (17)
sähkötyökalussa oleviin pidikkeisiin (44) tai toisen työ-
kappaletuen pidikkeisiin (45).
Älä missään tapauksessa kanna sähkötyökalua työ-
u
kappaletukien varassa.
Käytä sähkötyökalun kuljetukseen vain kuljetusvarus-
teita.
Ohjainkiskon irrottaminen (katso kuva H)
Vasen tai oikea säädettävä ohjainkisko (19) täytyy irrottaa,
jos sahaat pystysuuntaisia jiirikulmia.
– Avaa siipiruuvit (38).
– Irrota säädettävä ohjainkisko (19).
1 609 92A 88N | (29.03.2023)
Aseta säädettävä ohjainkisko (19) pystysuuntaisen jiirikul-
man sahauksen jälkeen takaisin paikalleen ja kiristä
siipiruuvit (38).
Työkappaleen kiinnittäminen (katso kuvat I1−I3)
Parhaan mahdollisen työturvallisuuden varmistamiseksi työ-
kappale täytyy aina kiinnittää paikalleen.
Älä työstä työkappaleita, jotka ovat liian pieniä kiinnitettä-
viksi.
Pystysuuntainen lukitus
– Paina työkappaletta ohjainkiskoja (18) ja (19) vasten.
– Asenna mukana toimitettu ruuvipuristin (20) valitsemaasi
reikään (39).
– Avaa siipiruuvia (51) ja säädä ruuvipuristin sopivaan mit-
taan työkappaleen mukaan. Kiristä siipiruuvi.
– Lukitse työkappale kiristämällä kierretankoa (52).
Lukitus vaakatasoon
– Ruuvaa siipiruuvi (53) irti ja vedä ruuvipuristimen osat
erilleen.
– Asenna sitten "supistettu" ruuvipuristin (20) tapin (54)
kanssa valitsemaasi reikään (28).
– Paina työkappale sahapöytää (29) vasten.
– Lukitse työkappale kiristämällä kierretankoa (52).
Työkappaleen irrotus
– Avaa ruuvipuristin kiertämällä kierretankoa (52) vastapäi-
vään.
Vaakasuuntaisen jiirikulman asetus
– Aseta sähkötyökalu käyttöasentoon.
Vaakasuuntaisen perusjiirikulman asetus (katso kuva J)
Sahapöydässä on lovet (15) usein käytettyjen vaakasuun-
taisten jiirikulmien nopeaa ja tarkkaa säätöä varten:
vasen
0°
45°; 22,5°; 15°
– Avaa lukkonuppi (12), jos se on kiinni.
– Paina lukituspainiketta (11) alaspäin ja käännä
sahapöytää (29) lukkonupin avulla vasemmalle tai oi-
kealle, kunnes kulmaosoitin (14) osoittaa haluttua vaaka-
suuntaista perusjiirikulmaa.
– Vapauta lukituspainike (11). Sahapöydän tulee lukkiutua
kunnolla loveen.
– Kiristä lukkonuppi (12).
Vapaavalintaisen vaakasuuntaisen jiirikulman asetus
Vaakasuuntaista jiirikulmaa voi säätää vasemman puolen 47°
ja oikean puolen 52° välisellä alueella.
– Avaa lukkonuppi (12), jos se on kiinni.
– Paina lukituspainiketta (11) alaspäin ja käännä
sahapöytää (29) lukkonupin avulla vasemmalle tai oi-
kealle, kunnes kulmaosoitin (14) osoittaa haluttua vaaka-
suuntaista jiirikulmaa.
– Vapauta lukituspainike (11).
– Kiristä lukkonuppi (12).
oikea
15°; 22,5°; 45°
