*Potentialfreier Betriebsmelderelaiskontakt schaltet, wenn der Motor dreht, d.h. ein Gasmagnetventil kann angeschlossen
werden.
Es darf keinesfalls direkt ein Gasmagnetventil an die ExaBoxx angeschlossen werden.
Ist der Betrieb bei geprüfter Anschlusskonfiguration nicht möglich, dann nehmen Sie bitte Kontakt zur Firma COSMO GmbH
auf.
12 ANSCHLUSSKONFIGURATION
Zur Inbetriebnahme des Ventilators sind folgende alternativen Anschlusskonfigurationen notwendig:
Für 01.450 und 01.451 ist zusätzlich ein Freigabesignal notwendig. Das Freigabesignal muss an Klemme 8 & 10
angeschlossen werden.

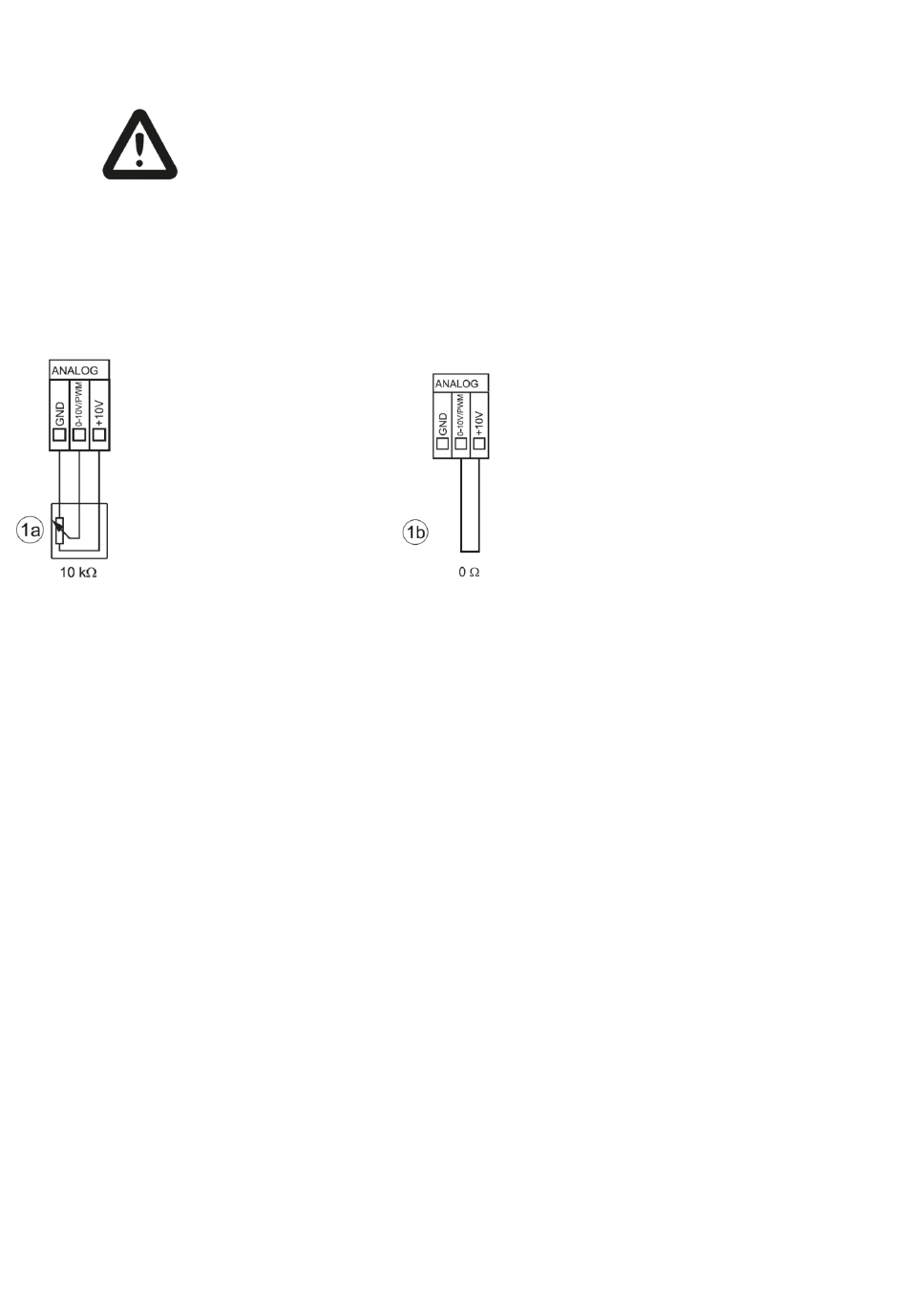

10 k Ω Potentiometer an den Klemmen
ANALOG
Hinweis: Bei CVEXAPOTI schließt man 1a an und Brücke an 1b.
12.1 CHARAKTERISTIK DES DREHZAHLSOLLWERTS
Der Drehzahlsollwert lässt sich durch ein angeschlossenes Potentiometer, z.B. CVEXAPOTI, S1 / 10kΩ von 0 bis 100%
einstellen. Kleinere Spannungssignale als 1 Volt werden von der Elektronik als Stoppsignal ausgewertet. Das Gleiche gilt für
die Drehzahlstellung durch ein externes 0 – 10 Volt Signal.
Ventilatoren mit dem Anschlussbild
01.436a haben keine
Anschlussmöglichkeit für ein
Störmelderelais.
Drahtbrücke zwischen den Klemmen +10V und 0-
10V/PWM
14
Falschanschluss kann zur
Zerstörung der Elektronik führen!
