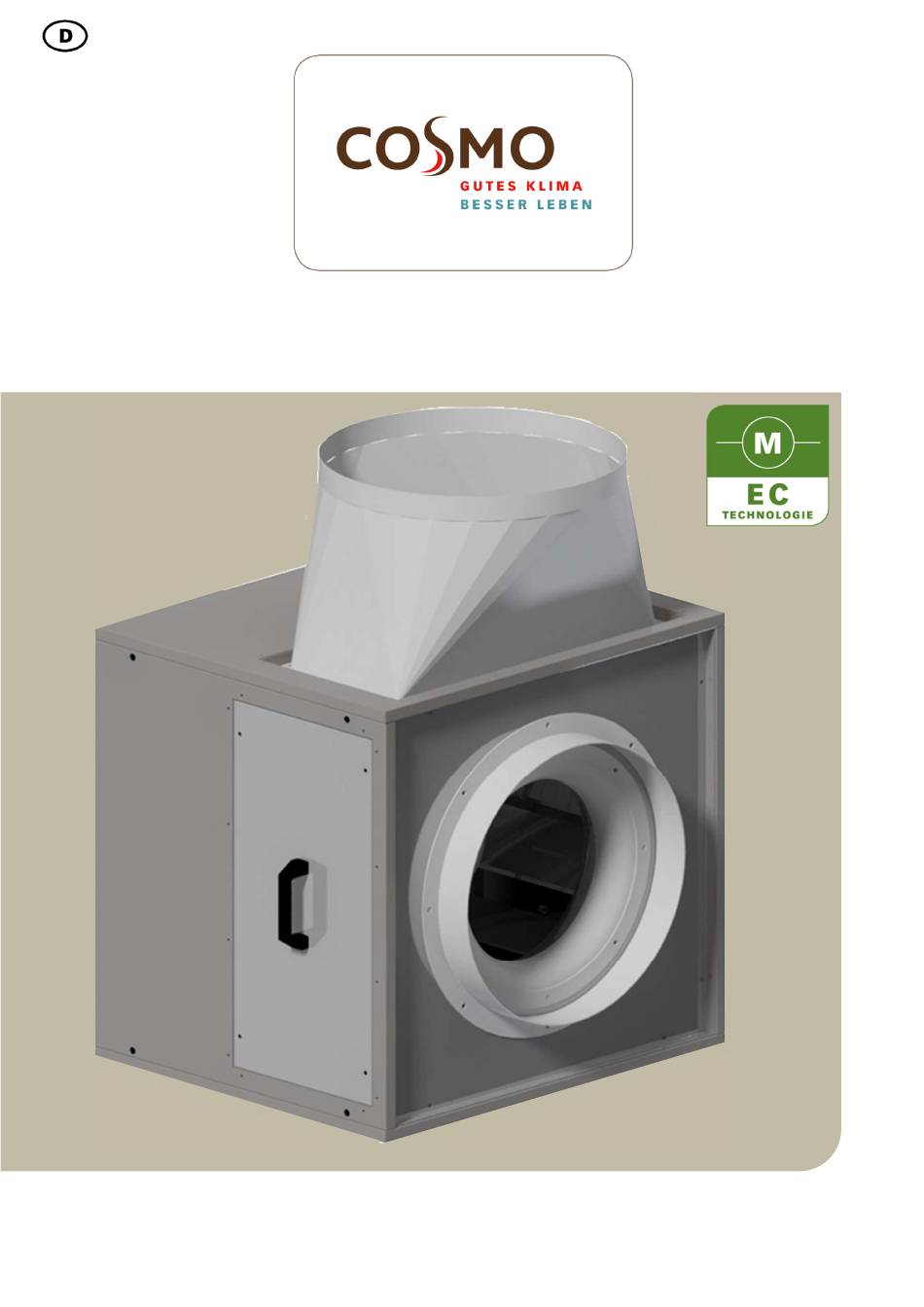

- Seite 1 BETRIEBS- UND MONTAGEANLEITUNG ExaBoxx (Exa)
-
Seite 2: Inhaltsverzeichnis
1 INHALTSVERZEICHNIS KAPITEL INHALT SEITE Inhaltsverzeichnis Sicherheitshinweise Beschreibung Einsatzbedingungen Betrieb gemäß ErP-Richtlinie Lagerung & Transport Montage Umbau der Ausblasrichtung Inbetriebnahme Charakteristik des Alarmrelais Betriebsbedingungen Instandhaltung & Wartung Netzanschluss 10.1 Netzanschluss Absicherung 10.2 Zusätzlicher Schutz durch FI-Schalter Anschlussbelegung Anschlusskonfiguration 12.1 Charakteristik des Drehzahlsollwertes Schutzeinrichtung Störung Ersatzteile... -
Seite 3: Sicherheitshinweise
Wichtige Hinweise, Informationen Achtung! Gefahrenstelle! Sicherheitshinweis! Die COSMO ExaBoxx ist nach dem Stand der Technik zum Zeitpunkt der Auslieferung hergestellt! Umfangreiche Material-, Funktions- und Qualitätsprüfungen sichern Ihnen einen hohen Nutzen und lange Lebensdauer! Trotzdem können von diesen Maschinen Gefahren ausgehen, wenn sie von unausgebildetem Personal unsachgemäß... -
Seite 4: Beschreibung

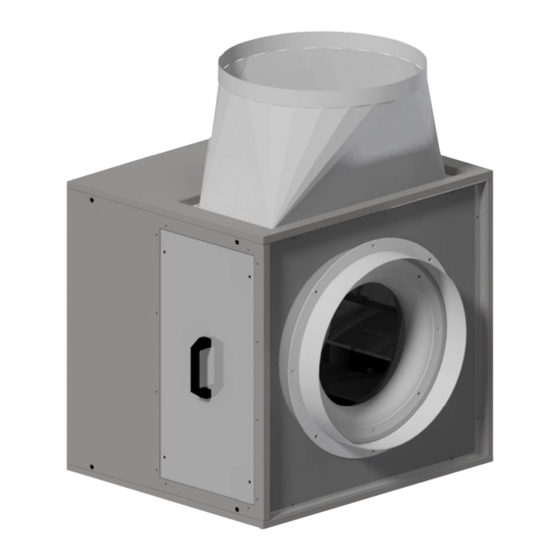

ExaBoxx ist zur Förderung kleiner bis mittlerer Volumenströme bei erhöhten Fördermitteltemperaturen (max. 120°C) konzipiert. Die ExaBoxx ist für den Einsatz in Küchenabluft nach VDI 2052 geeignet. Eine abnehmbare Wartungstüre, eine integrierte Tropfwanne mit Kondensatablaufstutzen und elastische Stutzen gehören ebenso zu den Lieferstandards wie der außerhalb des Luftstroms angeordnete EC-Motor. -
Seite 5: Einsatzbedingungen
4 EINSATZBEDINGUNGEN Die ExaBoxx eignet sich zur Förderung von: • • sauberer Luft leicht aggressiven Gasen und • Dämpfen gering staub- und fetthaltiger • Luft Medien bis zur max. Luftdichte • von 1,2 kg/m3 Medien bis zur max. Feuchte •... -
Seite 6: Lagerung & Transport
5 LAGERUNG & TRANSPORT • • Lagern Sie den Ventilator in Transportieren Sie die ExaBoxx seiner Originalverpackung mit den geeigneten trocken und wettergeschützt. Lastaufnahmemitteln ( • Montage) Decken Sie offene Paletten mit • Planen ab und schützen Sie die Das Verwinden des Gehäuses Ventilatoren vor oder andere Beschädigungen... -
Seite 7: Umbau Der Ausblasrichtung
( Zubehör) montieren oder Fremdkörper aus dem Ventilator abschranken. Ventilatorraum entfernen Eingreifschutz, Schutzgitter 6.1 Umbau der Ausblasrichtung 3) ExaBoxx mit Ausblas seitlich, rechts 1) ExaBoxx mit Ausblas oben und links möglich 4) Bedientüre der ExaBoxx 2) Umbau der Seitenteile „Siehe Montagefilm unter www.cosmo-info.de“... -
Seite 8: Inbetriebnahme
7 INBETRIEBNAHME Die einzelnen elektrischen Komponenten der ExaBoxx sind werksseitig angeschlossen und geprüft. Der Netzanschluss erfolgt am montierten Geräteschalter. Klemmkasten/EC-Controller: 01.436a Anschluss 1~ 230 V Ventilatoren 01.451 Anschluss 1~230V Ventilatoren 01.450 Anschluss 3~400V Ventilatoren In der ExaBoxx sind die Komponenten EC- Controller/Klemmkasten mit dem EC-Motor bereits vormontiert. Das Anschlusskabel für die Netzzuleitung muss am Geräteschalter angeschlossen werden. - Seite 9 Vor Erstinbetriebnahme prüfen: • • Einbau und elektrische Ventilator darf nicht an Installation fachgerecht feststehenden Gehäuseteilen abgeschlossen. schleifen. • • Sicherheitseinrichtungen Kabeleinführung in montiert. Geräteschalter und EC- Berührungsschutz Controller dicht. • • Montagerückstände und Stimmen Anschlussdaten mit Fremdkörper aus Daten auf Motortypenschild Ventilatorraum entfernt.
-
Seite 10: Charakteristik Des Alarmrelais
7.1 Charakteristik des Alarmrelais Die in diesem Absatz beschriebene Charakteristik des Alarmrelais gilt ab der Baugröße 355. Bei Baugröße 250 sind keine Alarmrelais vorhanden. Liegt keine Störung vor, schaltet das Relais beim Einschalten der Netzspannung von COM – NC auf COM –... -
Seite 11: Netzanschluss
Bei Netzanschluss treten gefährliche Spannungen auf. Gerät erst 5 Minuten nach allpoligem Abschalten der Spannung öffnen. • • Die Luftwege des Ventilators Ventilatorschaufeln nicht sind freizuhalten. verbiegen! • Achten Sie auf untypische Regelmäßige Reinigung beugt Laufgeräusche. Unwuchten vor. • Es ist keinesfalls einen Hochdruckreiniger (“Dampfstrahler”) zu verwenden! -
Seite 12: Zusätzlicher Schutz Durch Fi-Schutzschalter
Schmelzsicherung Sicherungsautomat Leitungsquerschnitt C10A 1,5 mm C16A 1,5 mm² C20A 2,5 mm² 10.2 Zusätzlicher Schutz durch FI-Schutzschalter Dieses Produkt kann im Fall eines Erdungsfehlers Gleichstrom im Erdschutzleiter verursachen. Werden die 3 Phasen zum EC- Controller nicht exakt gleichzeitig geschaltet, wird, während der Schaltzeit ein Strom im Erd-/Massen-anschluss generiert, bis alle 3 Phasen angeschlossen sind. - Seite 13 Bgr. 355 – 450 Anschlussbelegung 01.450 und 01.451 Version 2 Nr. / Klemme / Werkseinstell Typ / Type Typ / Type terminal ung / factory 3 ~ 400 Volt 1 ~ 230 Volt setting 50 / 60 Hz 50 / 60 Hz A-RS485 RS 485 Bus IN / Out (nicht ECParam kompatibel)
-
Seite 14: Anschlusskonfiguration
*Potentialfreier Betriebsmelderelaiskontakt schaltet, wenn der Motor dreht, d.h. ein Gasmagnetventil kann angeschlossen werden. Es darf keinesfalls direkt ein Gasmagnetventil an die ExaBoxx angeschlossen werden. Ist der Betrieb bei geprüfter Anschlusskonfiguration nicht möglich, dann nehmen Sie bitte Kontakt zur Firma COSMO GmbH auf. Ventilatoren mit dem Anschlussbild Falschanschluss kann zur 01.436a haben keine... -
Seite 15: Schutzeinrichtung
**Abbildung Sollwertvorgabe von Schaltbild Tabelle 01.436a 100 % n (min) Analog 1 **Abbildung Sollwertvorgabe von Schaltbild Tabelle 01.450 und 01.451 13 SCHUTZEINRICHTUNG In der externen Elektronik sind folgende Überwachungs- und Schutzfunktionen enthalten: • Netzunterspannung • Netzüberspannung • Blockierter Rotor • Übertemperatur Elektronik •... - Seite 16 Bei allen Arbeiten am Ventilator sind die unter Instandhaltung angegebenen Sicherheitsvorschriften einzuhalten! Abweichungen von normalen Betriebszuständen des Ventilators lassen auf Funktionsstörungen schließen und sind vom Servicepersonal zu untersuchen. Die nachfolgende Tabelle gibt eine Übersicht über die möglichen Störungsursachen sowie Anhaltspunkte zur Behebung. 01.436 Störung Mögliche...
- Seite 17 Minuten getrennt / ausgeschaltet werden. Der Ventilator muss mit Nenndrehzahl laufen. Der Motor wird verschlossen. Veränderungen oder Reparatur sind nur durch die COSMO GmbH und deren Vertragspartner zulässig. Das Elektronikgehäuse darf zur Wartung nicht geöffnet werden. Führen Sie keine Reparaturen an Ihrem Gerät...
-
Seite 18: Ersatzteile
15 Ersatzteile Bei einer Ersatzteilbestellung ist unbedingt die Artikelnummer der ExaBoxx anzugeben. Die Artikelnummer befindet sich auf dem Typenschild des Ventilators. 16 KUNDENDIENST & ADRESSE Unsere Produkte unterliegen einer ständigen Qualitätskontrolle und entsprechen den geltenden Vorschriften. Für alle Fragen, die Sie im Zusammenhang mit unseren Produkten haben, wenden Sie sich bitte an das nächste Haus der GC-Gruppe / G.U.T. -
Seite 19: Nachweis Konformitätserklärung
18 NACHWEIS KONFORMITÄTSERKLÄRUNG... -
Seite 20: Nachweis Eg-Einbauerklärung
19 NACHWEIS EG-EINBAUERKLÄRUNG... -
Seite 21: Nachweis Demontage Und Entsorgung
20 NACHWEIS DEMONTAGE & ENTSORGUNG... -
Seite 22: Notizen
21 NOTIZEN... - Seite 24 C O S M O GMBH Brandstücken 31 22549 Hamburg i n f o @ c o s m o - i n f o . d e w w w . c o s m o - i n f o . d e BA064BB0221CG1...
