Verwandte Anleitungen für Cosmo ECO
Inhaltszusammenfassung für Cosmo ECO
- Seite 1 T E C H N I S C H E I N F O R M A T I O N W O H N R A U M L Ü F T U N G E C O / A LV / E L...
- Seite 2 Sämtliche Bild-, Produkt-, Maß- und Ausführungs- angaben entsprechen dem Tag der Drucklegung. Technische Änderungen vorbehalten. Farbabweichungen sind aus drucktechnischen Gründen nicht auszuschließen. Modell- und Produktansprüche können nicht geltend gemacht werden. C O S M O GmbH Brandstücken 31 22549 Hamburg info@cosmo-info.de cosmo-info.de...
- Seite 3 Außengitter aus Kunststoff rund 180mm mit Krallenbefestigung, inkl. Insektenschutz COSMO ECO - Rohrhülse CECORH 12, 13 Rohrhülse 160mm x L=500mm, für Cosmo eco und ALV COSMO ECO - Aussenhaube in weiß CECOAHWE 12, 13 Außenhaube , weiß pulverbeschichtet ähnlich RAL9016.
- Seite 4 COSMO ECO -Innenblende CECOIB 16, 17 Innenblende, Kunststoff Abmessungen 180x180mm, COSMO ECO - Außengitter CECOAG 16, 17 Außengitter aus Kunststoff rund 180mm mit Krallenbefestigung, inkl. Insektenschutz COSMO ECO - Rohrhülse CECORH 16, 17 Rohrhülse 160mm x L=500mm, für Cosmo eco und ALV...
- Seite 5 S E I T E COSMO EL - Lüfter mit Nachlauf CEL60ECN 18, 19 Ventilatoreinsatz mit EC-Motor zum Einbau in alle Cosmo Unter- und Aufputzgehäuse Serie EL. Volumenstrom 60m3/h, inkl. Zeitnachlauf COSMO EL - Lüfter mit Feuchtefühler und Nachlauf CEL3060ECF 18, 19 COSMO EL - Klemmlüfter mit Nachlauf...
- Seite 6 I N N O VA T I V S C H L A F R Ä U M E N M I T E C O Der ECO arbeitet nach dem bekannten Prinzip V O N C O S M O des regenerativen Wärmetausches.
- Seite 7 C O S M O – W O H N R A U M L Ü F T U N G E N E R G I E E F F I Z I E N Z Lüftung mit Wärmerückgewinnung wird durch den ECO energiesparender als je zuvor: Die Leistungsaufnahme beträgt je Gerät lediglich: ohne Steuerung...
- Seite 8 Steuerteil und einem 12V Netzteil. Alle durch eine grüne LED optisch angezeigt. Im Komponenten können in einer Unterputzdose Automatikbetrieb werden die COSMO ECO – untergebracht werden oder in eine elektri- Lüfter über einen integrierten Feuchtesensor sche Verteilung im Haus eingesetzt werden.
- Seite 9 Sekunden die Laufrichtung. Im Spülbetrieb ist die Laufrichtung konstant in eine Richtung festgelegt. dient als Bedieneinheit für den Nutzer. Die Folientastatur wird mit der Grundeinheit der Cosmo eco – F O L G E N D E A B M E S S U N G E N H A T D I E F O L I E N T A S T A T U R B Z W . H A T Beide Funktionen werden jeweils mit weißen LEDs optisch dargestellt.
- Seite 10 Gerät (e)1 Gerät (e)2 Ab/Zu Zu/Ab rt bl li rt bl li Farbig markierte COSMO ECO COSMO ECO Ader + 12V - DC Das Foliendisplay bietet Ihnen die Das Foliendisplay bietet Ihnen die Möglichkeit, alle Funktionen Ihrer Möglichkeit, alle Funktionen Ihrer blau Lüftungsgeräte zu schalten und den...
- Seite 11 A N S C H L U S S L E I S T U N G max. 60 W Sie können an ein Netzteil maximal 4 COSMO ECO anschließen M A S S B I L D E R...
- Seite 12 E I N Z E LT E I L E & Z U B E H Ö R H I N W E I S : Die von COSMO angebotenen Außenab- deckungen aus Vollkunststoff bieten eine hohe Schlagregenfestigkeit und können in der Beanspruchungsgruppe III nach DIN 4108-3 (2012-04) eingesetzt werden.
- Seite 13 Maße in mm Messflächen-Schalldruckpegel: 16,5 dB bei 18 m³/h ; 19,5 dB bei 31 m³/h Dezentrale Lüftungsgeräte mit Wärmerückgewinnung des Typs ECO-Einschub funktionieren nur 260 - 500 paarweise im wechselseitigen Betrieb. Ein Gerät arbeitet ca. 70 Sekunden im Zuluftbetrieb, das DA 160 andere ca.
- Seite 14 N E N N U N G D I B T- Z U L A S S U N G S N U M M E R...
- Seite 15 C O S M O – W O H N R A U M L Ü F T U N G I s t b e a n t r a g t ! EU – KONFORMITÄTSERKLÄRUNG nach Maschinenrichtlinie 2006/42/EG, Anhang II 1. A. nach EMV-Richtlinie 2004/108/EG Der in der Gemeinschaft ansässige Bevollmächtigte C O S M O G M B H...
- Seite 16 C O S M O A LV A U S S E N W A N D L U F T V E N T I L Bei allen Abluftanlagen muss immer auf eine Als effizienteste Variante hat sich eine ver- ausreichende Außenluftnachströmung geach- setzte Anordnung von vielflächigen Schall- tet werden.
- Seite 17 R U N D E R A LV M I T S C H A L L D Ä M P F E R , Innenraumblende ECO-IB W I N D D R U C K S I C H E R U N G U N D F I LT E R Montage Innenraumblende ECO-IB Montage Außengitter L Ä N G E 500 mm Außenhaube...

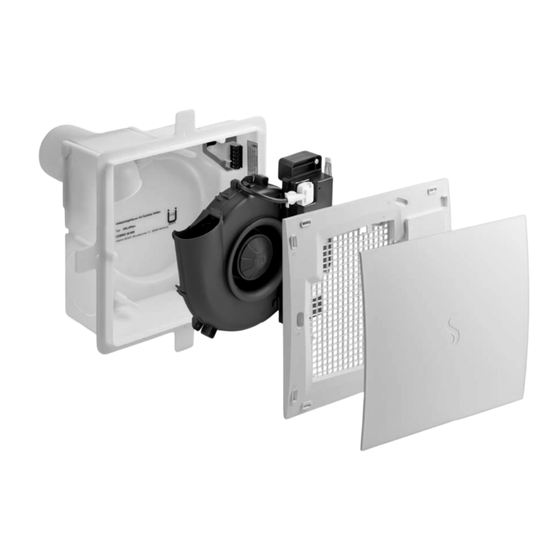

- Seite 18 C O S M O E L D E Z E N T R A L E S L Ü F T U N G S S Y S T E M Typ EL – ECN ist ein Lüfter mit Zeitmodul und Typ EL –...
- Seite 19 C O S M O – W O H N R A U M L Ü F T U N G T E C H N I S C H E D A T E N C O S M O E L V E R S O R G U N G S S P A N N U N G 230V/50Hz S C H U T Z K L A S S E...
- Seite 20 C O S M O E L – COSMO EL COSMO EL W A N D E I N B A U G E H Ä U S E COSMO EL V E R S A N D E I N H E I T E N W A N D E I N B A U G E H Ä...
- Seite 21 C O S M O – W O H N R A U M L Ü F T U N G C O S M O E L – COSMO EL M A S S Z E I C H N U N G E N COSMO EL U N T E R P U T Z G E H Ä...
- Seite 22 COSMO EL COSMO EL C O S M O E L – M A S S Z E I C H N U N G E N G E H Ä U S E M I T K Ü C H E N B R A N D S C H U T Z...
- Seite 23 C O S M O E L – M A S S Z E I C H N U N G E N COSMO EL COSMO EL G E H Ä U S E M I T Z W E I T R A U M - A N S C H L U S S M I T K Ü...
- Seite 24 COSMO EL COSMO EL C O S M O E L – Z W E I T R A U M Z U B E H Ö R Zweitraumwandabschluss Anschlussstutzen DN 80 Zweitraumwandabschluss Anschlussstutzen DN 80 Z W E I T R A U M Z U B E H Ö R...
- Seite 25 Netzkabel (abschneiden) und Netzkabel einfüh- C O S M O – W O H N R A U M L Ü F T U N G ren Wasserdichtheit beachten, siehe Kabeltülle Abb. 7 Flexrohr DN 80 (75) ca. 50 - 100 cm Netzklemme Anschluss an Hauptleitung: C O S M O E L –...
- Seite 26 C O S M O E L – COSMO EL COSMO EL A N S C H L U S S B I L D E R COSMO EL T Y P C O S M O E C F T Y P C O S M O E C F Brücke...
- Seite 27 C O S M O – W O H N R A U M L Ü F T U N G COSMO EL C O S M O E L – A U F P U T Z G E H Ä U S E M A S S B I L D E R –...
- Seite 28 60 m3/h Feuchteregelungsgrenzen 50-70 % r.F. COSMO EL W E R K S E I N S T E L L U N G : W E R K S E I N S T E L L U N G...
- Seite 29 Die Filter müssen regelmäßig gereinigt oder ausgetauscht werden. der Filterwechselanzeige befindet sich auf der Ihr Lüftungsgerät enthält einen auswaschbaren Filter, den Sie mehrmals im Geschirrspüler Steuerplatine. auswaschen können. Ersatzfilter erhalten Sie bei Cosmo. Leuchtanzeige Filter Taster zum Rücksetzen der Anzeige Zum Zurücksetzen der Filterwechselanzeige betätigen Sie den Taster für 3 Sekunden.
- Seite 30 N E N N U N G D I B T- Z U L A S S U N G S N U M M E R...
- Seite 31 C O S M O – W O H N R A U M L Ü F T U N G EU – KONFORMITÄTSERKLÄRUNG C O S M O G M B H Brandstücken 31 22549 Hamburg Hiermit erklären wir, dass das nachfolgend bezeichnete Gerät den einschlägigen EG-Richtlinien (insbesondere den unten benannten) entspricht und die Serie entsprechend gefertigt wird.
- Seite 32 G U T E S K L I M A 1 0 J A H R E B E S S E R L E B E N C O S M O GMBH Brandstücken 31 · 22549 Hamburg i n f o @ c o s m o - i n f o . d e w w w .
