Inhaltszusammenfassung für Cosmo SCHOTT

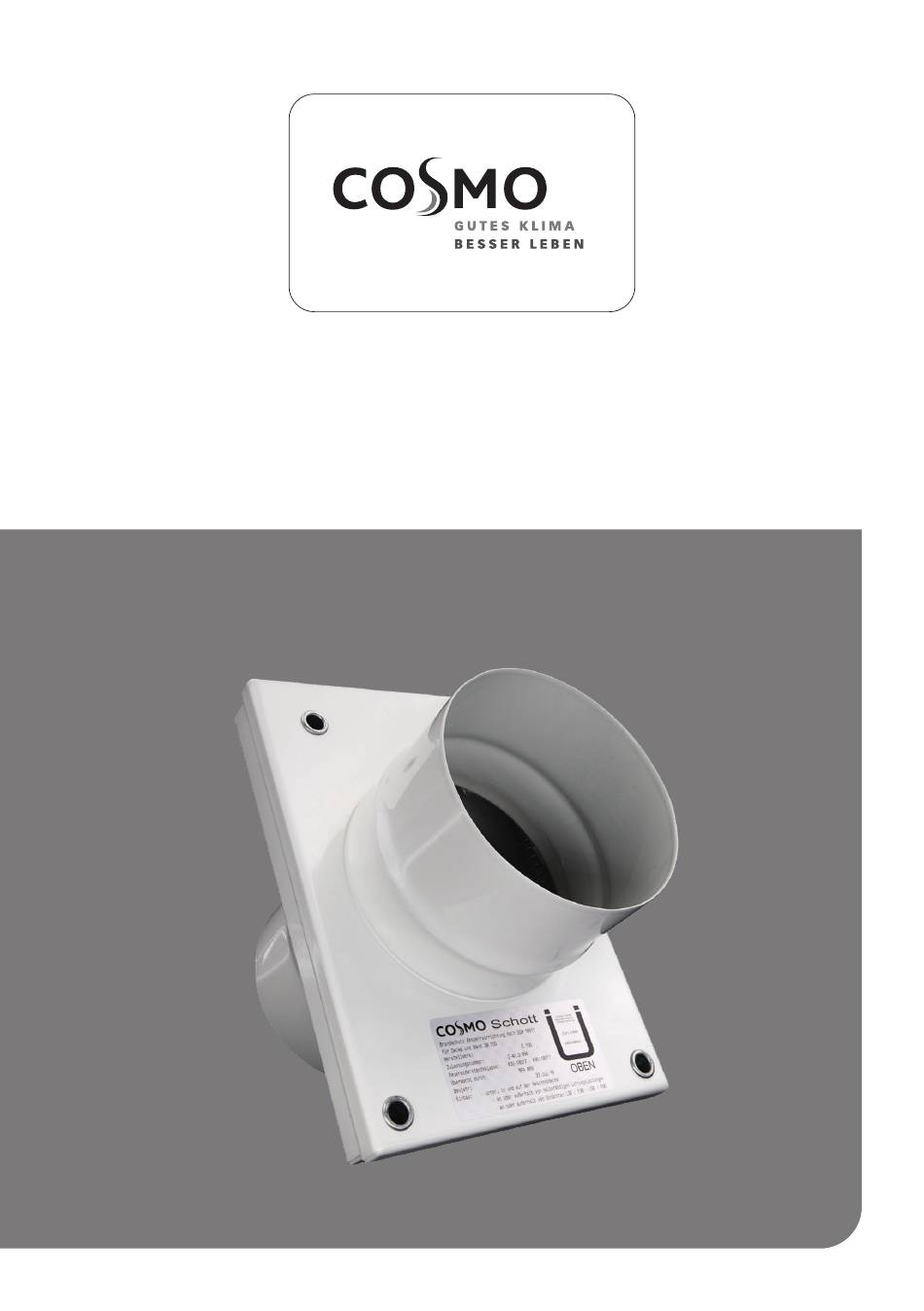

- Seite 1 MO N TAG E- U N D BE T R I EB S A N LEI T U N G C OSM O SCH OT T...
- Seite 3 M O N T A G E - U N D B E T R I E B S A N L E I T U N G | C O S M O S C H O T T I N H A LT Inhaltsverzeichnis Sicherheitshinweise...
- Seite 4 2 S I C H E R H E I T S - 2 SICHERHEITSHINWEISE H I N W E I S E 2 SICHERHEITSHINWEISE Folgende Symbole weisen Sie auf bestimmte Gefährdungen hin oder geben Ihnen Hinweise zum sicheren Betrieb. Achtung! Wichtiger Hinweis! Wichtige Hinweise, wichtige Informationen...
- Seite 5 Unversehrtheit sowie die richtige Type zu überprü- fen. Die Absperrvorrichtungen sind trocken, staubfrei und bei ≤ 50 °C zu lagern. Auch verpackte Bauteile nicht der Witterung aussetzen, vor Feuch- tigkeit und Sonneneinstrahlung schützen. Lieferumfang: COSMO-SCHOTT mit Ü-Kennzeichnung Montageanleitung...
- Seite 6 Die Absperrvorrichtungen dienen der Verhinderung der Übertragung von Feuer und Rauch ausschließlich in Anlagen nach DIN 18017-3. Einzelheiten zur Verwendung des C O S M O -Schott entneh- men Sie bitte der allgemeinen bauaufsichtlichen Zulassung/ allgemeinen Bauartge-nehmigung Z-41.3-690, einzusehen z.B. unter www.cosmo-info.de oder www.dibt.de.
- Seite 7 M O N T A G E - U N D B E T R I E B S A N L E I T U N G | C O S M O S C H O T T Anschlußmöglichkeiten Einzellüftungsgeräte, Gitter, Ventile, Dunstabzugshauben mit eigenem Ventilator (ohne Einschränkungen),...
- Seite 8 2 SICHERHEITSHINWEISE Die Absperrvorrichtungen COSMO-Schott sind lageunabhängig einsetzbar und dürfen 2 SICHERHEITSHINWEISE auf, in oder unter Decken aus (Poren-) Beton auf, in oder unter Holzbalkendecken F 30-B, F 60-B oder F 90-B an oder außerhalb von klassifizierten Schächten F 30 – F 90 an oder außerhalb von klassifizierten Lüftungsleitungen L 30 –...
- Seite 9 Temperaturen nach und das vorgespannte Verschlusselement verschließt den freien Querschnitt. Im weiteren Verlauf expandiert der aufschäumende Baustoff und verschließt den Querschnitt. Um die einwandfreie Funktion zu gewährleisten, darf das Schott keinen aggressiven Medien und Temperaturen ≥ 50 °C ausgesetzt werden. Hinweis Das innere Schutzrohr stellt einen Schutz des inneren Mechanismus dar und darf unter keinen Umständen ent-...
- Seite 10 6.1 AUF, IN UND UNTER BETONDECKEN 6.1 AUF, IN UND UNTER BETONDECKEN 6.1 AUF, IN UND UNTER BETONDECKEN 6.1 AUF, IN UND UNTER BETONDECKEN Absperrvorrichtung COSMO SCHOTT Die Bauteilöffnung ist so auzuführen, dass ein feuerwiderstandfähige Geschossdecke aus Beton Ringspaltverguß vollflächig Deckenverguß...
- Seite 11 M O N T A G E - U N D B E T R I E B S A N L E I T U N G | C O S M O S C H O T T COSMO Schott auf, in und unter Geschoßdecken aus Beton F 30 – F 90; variabler Einbau COSMO Schott pro Strang möglich ...
- Seite 12 6.2 AUF, IN UND UNTER HOLZBALKENDECKEN werden. 6.2 AUF, IN UND UNTER HOLZBALKENDECKEN Absperrvorrichtung COSMO Schott Schachtverkleidung ohne Feuerwiderstandsdauer oder alternativ ohne Schachtverkleidung feuerwiderstandsfähige Holzbalkendecke F 30-B – Wechsel F 90-B Deckenverguß mit Beton oder Normalmauermör- Befestigungswinkel zur Lastabtragung 40/40 max.
- Seite 13 M O N T A G E - U N D B E T R I E B S A N L E I T U N G | C O S M O S C H O T T COSMO Schott auf, in und unter Geschoßdecken aus Holz (Holzbalkendecke) F 30-B –...
- Seite 14 6.3 AN ODER AUSSERHALB KLASSIFIZIERTER LÜFTUNGSLEITUNGEN L 30 - L90 BETONDECKE 6.3 AN ODER AUßERHALB KLASSIFIZIERTER LÜFTUNGSLEITUNGEN L 30 - L90 BETONDECKE Absperrvorrichtung COSMO Schott Klassifizierte Lüftungsleitung feuerwiderstandsfähige Geschoßdecke Anschlußleitung aus Stahl oder Aluminium Deckenverguß mit Beton oder Normalmauermör- Abhängung tel Mörtelklasse M 2,5, M5 oder M10 nach DIN...
- Seite 15 M O N T A G E - U N D B E T R I E B S A N L E I T U N G | C O S M O S C H O T T 6.4 AN ODER AUßERHALB KLASSIFIZIERTER SCHÄCHTE / SCHÄCHTE MIT INNENLIEGENDER STAHLBLECHLEITUNG L 30 – L 90; BETON-DECKE Absperrvorrichtung COSMO Schott Anschlußleitung Stahl oder Alu-Flexrohr feuerwiderstandsfähige Geschoßdecke Abhängung Deckenverguß...
- Seite 16 ABZUGSHAUBEN MIT ODER OHNE EIGENEN VENTILATOR 6.5 AUF, IN UND UNTER BETONDECKEN BEI EINBAU VON ABZUGSHAUBEN MIT ODER OHNE EIGENEN VENTILATOR Absperrvorrichtung COSMO Schott Wrasenabzugshaube mit Zentralventilator feuerwiderstandsfähige Geschoßdecke aus Schachtverkleidung ohne Feuerwiderstand Beton F 30 – F 90 Deckenverguß...
- Seite 17 F Ü R D I E N U T Z U N G U N D I N S T A N D H A L - T U N G Die Absperrvorrichtung vom Typ COSMO Schott ist auf Grund der Konstruktion frei von Wartungsintervallen. Bedingt durch das glattwandige Schutzrohr zwischen den Anschlussstutzen werden das Verschlusselement, die Zug- feder und die Schmelzsicherung vor Verschmutzung bzw.
- Seite 18 N O T I Z E N...
- Seite 19 M O N T A G E - U N D B E T R I E B S A N L E I T U N G | C O S M O S C H O T T N O T I Z E N...
- Seite 20 G U T E S K L I M A B E S S E R L E B E N C O S M O GMBH Brandstücken 31 · 22549 Hamburg i n f o @ c o s m o - i n f o . d e w w w .
