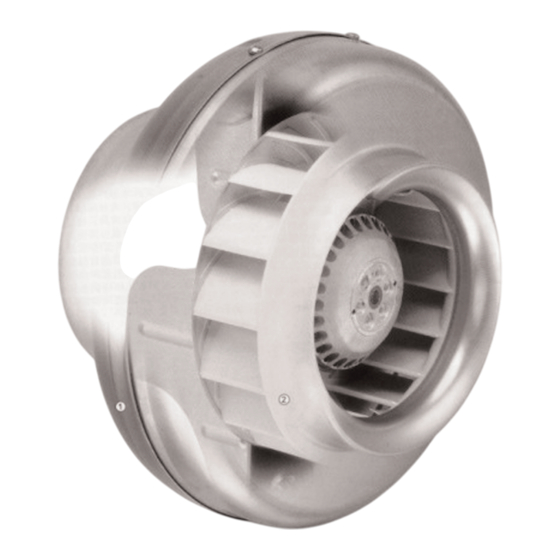

- Seite 1 Stand 2009 ROHRVENTILATOR RV-SERIE Benutzerhandbuch INLINE DUCT FAN RV SERIES User manual...
-
Seite 3: Inhaltsverzeichnis
INHALT Seite Lesen Sie dieses Handbuch vor der Abmessungen, Spezifikationen, Installation & Verwendung bitte sorgfältig Leistungsdaten und vollständig durch. Installation Elektro-Anschluss Wartung & Reparatur Explosionszeichnung Entsorgung & Recycling Zertifikate... -
Seite 4: Abmessungen, Spezifikationen, Leistungsdaten
1. ABMESSUNGEN, SPEZIFIKATIONEN, LEISTUNGSDATEN Nennleistung: ~220-240 V, 50 Hz Schutzklasse: Klasse I Max. zulässige Fördermittel-Temp.: +50°C Max. Umgebungstemperatur: +55°C Isolationsklasse: IP44 Stromaufn. Drehz. Luftmenge Luftdruck Geräusch Gew. (mm) (mm) (mm) (mm) (mm) max. (W) (U/min) (v/m³/h) (PA) (db A) (Kg) RV 100 2500 50-250... -
Seite 5: Installation
2. INSTALLATION DER ELEKTRISCHE ANSCHLUSS DARF NUR VON Abb. 1 EINER AUTORISIERTEN ELEKTROFACHKRAFT AUSGEFÜHRT WERDEN. ACHTUNG: Alle Arbeiten in spannungsfreiem Zustand vornehmen. Die einschlägigen Sicherheits- und Installationsvorschriften sind zu beachten. Zwingend vorgeschrieben ist ein allpoliger Netztrennschalter. Netzspannung und Frequenz müssen mit den Angaben des Motorleistungs- Abb. -
Seite 6: Elektro-Anschluss
3. ELEKTRO-ANSCHLUSS 4. WARTUNG & REPARATUR ELEKTRO-ANSCHLUSS WARTUNG & REPARATUR Richten Sie sich bei der Herstellung der verschiede- Für einen ordentlichen Betrieb des Ventilators ist nen Anschlüsse bitte nach den Schaltplan im Ver- eine Wartung einmal pro Jahr erforderlich. teiler und halten Sie sich an den Nennstrom, der auf Stellen Sie sicher, dass die Stromversorgung dem Ventilator vorgegeben ist. -
Seite 7: Explosionszeichnung
5. EXPLOSIONSZEICHNUNG Artikel Klammer Gehäuse Teil A Lüfterrad Motor Anschlusskabel Motorbügel Verteiler Gehäuse Teil B... -
Seite 8: Entsorgung & Recycling
Nahrungskette gelangen und dadurch Ihrer Gesundheit schaden. Wenn Sie alte Geräte durch neue ersetzen, ist Ihr Händler verpflichtet, das alte Gerät kostenfrei zu entsorgen. ZERTIFIKATE Hergestellt für: Cosmo KG, Altenwall 6, 28195 Bremen, Deutschland... - Seite 16 Sämtliche Bild-, Produkt-, Maß- und Ausführungsangaben entsprechen dem Tag der Drucklegung. Technische Änderungen vorbehalten. Modell- und Produktansprüche können nicht geltend gemacht werden. Benutzerhandbuch Rohrventilator RV-Serie 1.0/02-09/© COSMO KG...
