SolaX Power X1-Matebox Schnellinstallationsanleitung

Schnellinstallationsanleitung

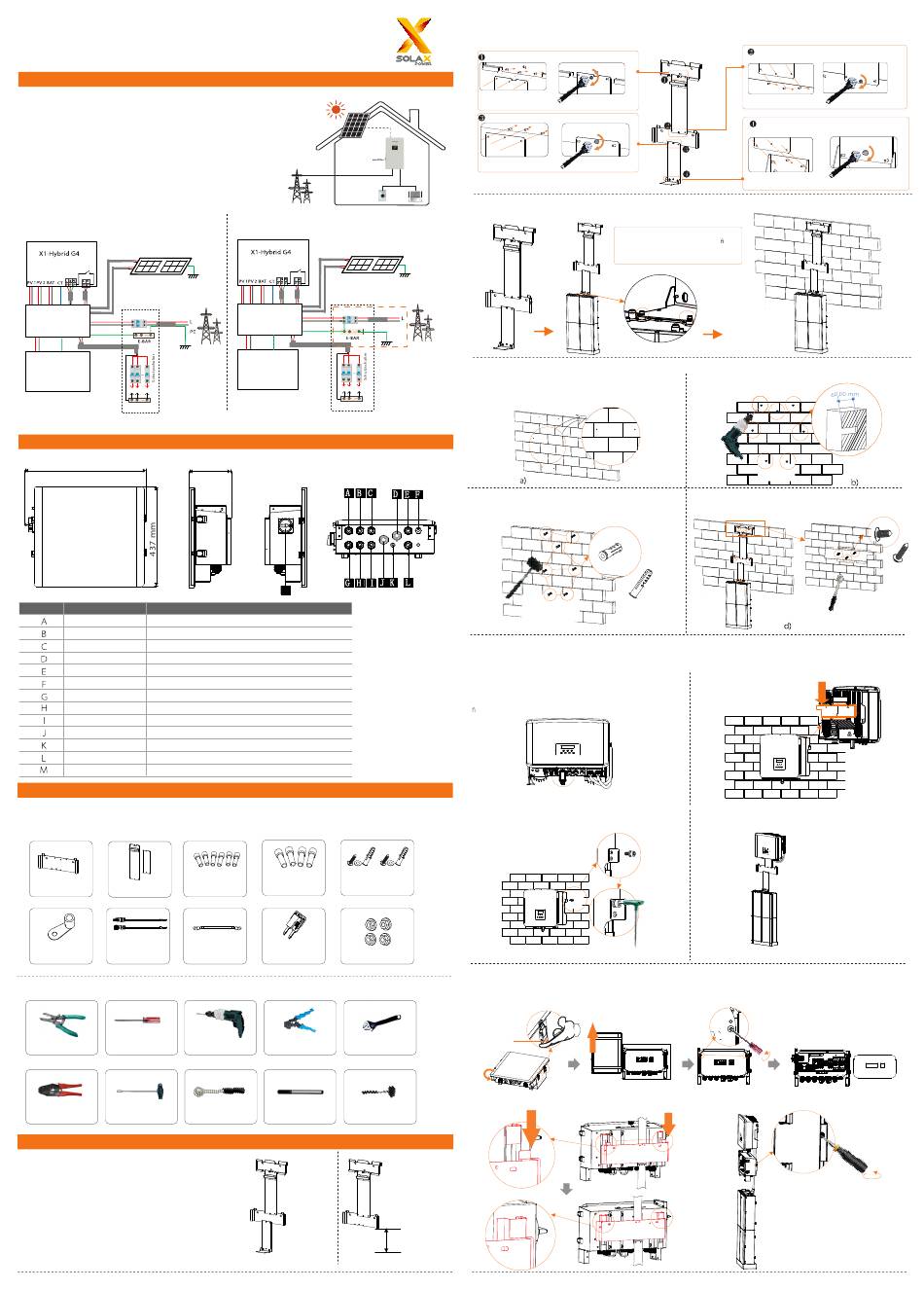

1. Einführung

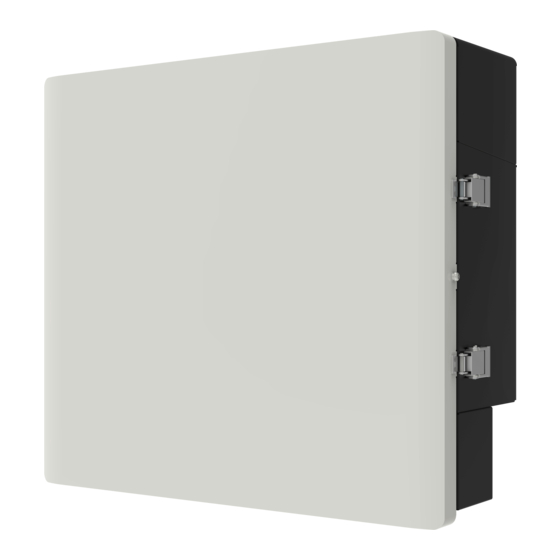

Die X1-Matebox ist ein kritischer Bestandteil für das SolaX All-in-One-
Energiespeichersystem, das den DC-Unterbrecher/Wechselstromschalter/
Schalteinheit/CT usw. integriert. Es kann im Vergleich zum herkömmlichen
separaten System problemlos installiert werden. Dieses Gerät kann mit
Wechselrichtern der Serien SolaX X1-Hybrid G4 und ×1-Fit G4
verwendet werden.
Es gibt 2 Schaltpläne für Ihre Systemverbindungsreferenz. Bitte
befolgen Sie Ihre lokalen Richtlinien, um auszuwählen, welcher
für Ihre Seite geeignet ist.
Diagramm A: Neutrale und PE-Leitung sind voneinander
getrennt, alle Lasten sind mit dem Netzunabhängig-
Anschluss verbunden;
Netz EPS
(Off-grid)
Haupt-Schutzschalter
X1-Matebox
Batterie
Verteilerkasten
Verbraucher
N-Schiene für
Verbraucher
2. Übersicht
533 mm
Objekt
Name Beschreibung
PV PV-Anschluss (PV-Array)
EPS (netzunabhängig) 1
Netzunabhängig 1-Ausgangsanschluss des Wechselrichters
Netz 1
Netz 1-Ausgangsanschluss des Wechselrichters
Verbraucher
Verbraucher-Anschluss
BAT
Batterieanschluss (zum Batteriepaket)
CAN
Reserviert
PV (INV )
PV-Anschluss des Wechselrichters
EPS (netzunabhängig) 2
Reserviert
Netz 2
Reserviert
Netz
Netzanschluss (zum lokalen Netz)
CT CT-Anschluss des Wechselrichters
BAT (INV )
Batterieanschluss des Wechselrichters
DC-Schalter DC-Schalter
3. Vorbereitung
3.1 Packliste prüfen
Öffnen Sie die Verpackung und überprüfen Sie die Materialien und das Zubehör gemäß der folgenden Liste.
10AWG
Halterung B *1
Halterung A *1
Aderendhülsen *6
Halterung C *1
10AWG
6AWG R-Typ- Batteriestromleitung
(negativ*1, positiv*1)
Klemme *1
3.2 Werkzeuge
Kreuzschlitz-
Seitenschneider
Schraubendreher
Sechskantschlüssel
Crimpwerkzeug
4. Montage
Die Halterung der ×1-Matebox besteht aus drei Teilen.
Halterung A dient zur Installation der ×1-Matebox,
Halterung B dient zur Fixierung der Halterungsposition
des Wechselrichters und Halterung C dient zur Fixierung
der Halterungsposition von T-BAT-SYS-HV-(3.0).
X1-Matebox
Matebox
Netz
Abbildung B: Neutralleiter und PE-Leiter sind miteinander
kombiniert und alle Verbraucher sind an den EPS
(netzunabhängig)-Anschluss angeschlossen;
EPS
Netz
(Off-grid)
Haupt-Schutzschalter
X1-Matebox
N
Netz
Batterie
Verbraucher
N-Schiene für
Verbraucher
185 mm
M
(Spreizdübel, Dichtung,
6AWG
Blechschraube) *2
Aderendhülsen *4
N-polige benachbarte
Brücke *1
Erdungsleiter *1
Flanschmutter *4
(für AU-Markt)
Verstellbarer
Crimpzange
Bohrer Φ 10
Schraubenschlüssel
Außensechskant-
Markierstift
Gummihammer
Schraubendreher
Wechselrichterhalterung
Halterung B
Halterung A
Halterung C
BAT-Halterung
1)
Schritt 1: Montiere alle Halterungen.
Montieren Sie zunächst die Wechselrichterhalterung, die Halterung B, die Halterung A, die Halterung C und
die BAT-Halterung zusammen mit den Flanschmuttern.
Befestigen Sie die Wechselrichterhalterung an der Halterung B;
Befestigen Sie dann Halterung C an Halterung A;
Verbraucher
Schritt 2: Verbinden Sie die BAT-Halterung und die T-BAT-SYS-3.0-Batterie und
drücken Sie die gesamte Struktur an die Wand.
N
Netz
Schritt 3: Fixieren Sie die Position, bohren Sie die Löcher und installieren Sie die
gesamte Struktur an der Wand
Verteilerkasten
a) Verwenden Sie mit der Position der Halterungen als Schablone in
Schritt 2 eine Wasserwaage, um die an der Wand benötigten Löcher
mit einem Markierstift zu markieren.
c) Setzen Sie die Spreizdübel in die Bohrungen ein und
schlagen Sie die Spreizdübel mit einem Gummihammer in
die Wand.
Gummihammer
c)
Schritt 4: Installieren Sie den X1-Hybrid G4-Wechselrichter
Stellen Sie sicher, dass alle Halterungen (Halterung A, Halterung B, Halterung C, Wechselrichterhalterung und BAT-Halterung) richtig
und fest montiert sind.
a) Entfernen Sie vor der Installation des Wechselrichters den
wasserdichten Stecker „DONGLE" (für die Installation von
Kommunikationszubehör). Stecken Sie WLAN in den DONGLE-Anschluss
und befestigen Sie die vier Schrauben am WLAN, um die Position zu
xieren.
X1-Hybrid G4 Wechselrichter
c) Ziehen Sie mit dem Innensechskantschlüssel die
Innensechskantschraube auf der rechten Seite des Wechselrichters fest.
c)
Schritt 5: Installieren Sie die X1-Matebox
a) Schneiden Sie alle Streifen der Box mit Ausnahme der Streifen auf der Rückseite der Box ab, bevor Sie die Box installieren. Öffnen Sie
die Lasche der X1-Matebox, öffnen Sie die obere Abdeckung und entfernen Sie die Schutzabdeckung; (öffnen Sie den Knopf von
Hand, öffnen Sie die Abdeckung und schieben Sie sie nach oben).
a)
b) Stecken Sie die Matebox auf die Halterung. Stellen Sie sicher, dass die Box gut an der Halterung befestigt ist, indem Sie alle
Muttern festschrauben.
Wechselrichterhalterung
b)
Halterung B
Halterung A
> 200,00 mm
2)
Wechselrichterhalterung
Verstellbarer Schraubenschlüssel
Halterung B
Drehmoment: 1,5 ± 0,2 Nm
Halterung A
Halterung C
Verstellbarer Schraubenschlüssel
Drehmoment: 1,5 ± 0,2 Nm
BAT-Halterung
Hinweis: Die Befestigungsschrauben des
T-BAT-SYS-HV- (3.0) Batteriesockels be nden
sich in zwei Positionen auf der Innenseite,
siehe folgende Abbildung.
b) Entfernen Sie die Struktur und bohren Sie Löcher an markierten
Stellen mit einer Tiefe von 60 mm.
d) Die Halterung ist mit der Schraube ausgerichtet. Schrauben Sie
mit dem Innensechskantschlüssel die Schraube ein, bis der „Knall"
des Spreizdübels zu hören ist.
Spreizdübel
b) Hängen Sie die Lasche des Wechselrichters an die entsprechende
Position der Rückwand;
a)
Sechskantschlüssel
Drehmoment
( : 1,2 ± 0,1 Nm)
Setzen Sie dann die Halterung B auf die Halterung A
und befestigen Sie sie mit den Schrauben.
Verstellbarer Schraubenschlüssel
Drehmoment: 1,5 ± 0,2 Nm
Dann wird Klammer C an der BAT-Halterung befestigt
und die Schrauben werden angezogen.
Verstellbarer Schraubenschlüssel
Drehmoment: 1,5 ± 0,2 Nm
Bohrer Ø 10
Schraube
Außensechskantschlüssel
b)
X1-Hybrid G4
Wechselrichter
T-BAT-SYS 3.0
Batterie
d)
Kreuzschlitz-Schraubendreher
Drehmoment: 1,5 ± 0,2 Nm
Sechskantschlüssel
Drehmoment: 1,5 ± 0,2 Nm
