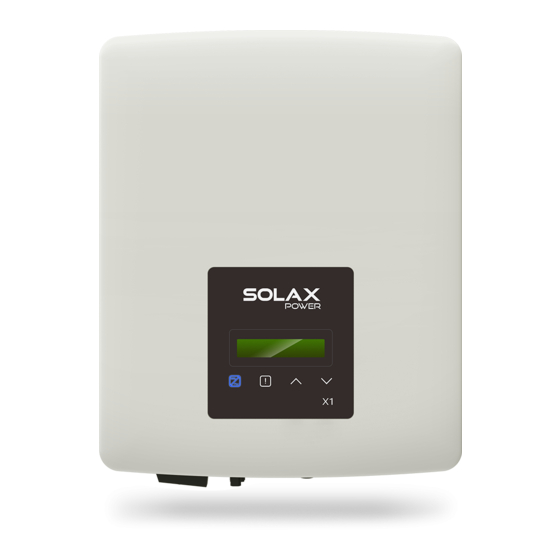

SolaX Power X1-Serie Benutzerhandbuch

SolaX Power X1-Serie Benutzerhandbuch

0,6 kw - 3,6 kw
Vorschau ausblenden Andere Handbücher für X1-Serie:

Werbung

Solax Power Network Technology (Zhe jiang) Co,. Ltd.
No.288 Shizhu Road, Tonglu Economic Development Zone,
Tonglu City, Provinz Zhejiang, China.
Tel: +860571-56260011
E-Mail: info@solaxpower.com
X1-Serie Benutzerhandbuch
0,6 kW - 3,6 kW
Copyright-Erklärung
Das Copyright dieses Handbuchs liegt bei SolaX Power Network Technology (Zhe jiang) Co., Ltd.
Kein Unternehmen oder keine Einzelperson darf dieses Handbuch plagiieren, in Teilen oder
vollständig kopieren (einschließlich Software, etc.), es vervielfältigen oder in irgendeiner Form
durch irgendwelche Mittel verbreiten. Alle Rechte vorbehalten. SolaX Power Network Technology
(Zhe jiang) Co.,Ltd. behält sich das Recht der endgültigen Auslegung vor.
614.00397.05
DE

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für SolaX Power X1-Serie

  • Seite 1 No.288 Shizhu Road, Tonglu Economic Development Zone, Tonglu City, Provinz Zhejiang, China. Das Copyright dieses Handbuchs liegt bei SolaX Power Network Technology (Zhe jiang) Co., Ltd. Kein Unternehmen oder keine Einzelperson darf dieses Handbuch plagiieren, in Teilen oder Tel: +860571-56260011 vollständig kopieren (einschließlich Software, etc.), es vervielfältigen oder in irgendeiner Form...
  • Seite 2: Inhaltsverzeichnis

    Inhalt Inhalt 1 Hinweise zu diesem Handbuch ........1.1 Gültigkeitsbereich .
  • Seite 3: Hinweise Zu Diesem Handbuch

    7.2 Routinemäßige Wartung............42 Dieses Handbuch ist ein integraler Bestandteil der X1-Serie. Es beschreibt Montage, Installation, Inbetriebnahme, Wartung und den Ausfall des Produkts.
  • Seite 4: Sicherheit

    Der Inselbildungseffekt ist ein spezielles Phänomen, bei dem netzgekoppelte PV- Anlagen auch dann noch Strom in das nahegelegene Netz einspeisen, wenn es zu einem Spannungsverlust im Stromnetz kommt. Es ist gefährlich für das Wartungspersonal und die Öffentlichkeit. Die X1-Serie bietet Active Frequency Drift (AFD), um den Inselbildungseffekt zu verhindern.
  • Seite 5: Wichtige Sicherheitshinweise

    Wartungs- oder Reinigungsarbeiten durchgeführt werden oder nicht vorher, da die Kondensatoren Zeit benötigen, um sich ausreichend zu entladen! an Schaltkreisen gearbeitet wird, die mit der X1-Serie Messen Sie die Spannung zwischen den Klemmen UDC+ und UDC- mit einem verbunden sind.
  • Seite 6: Pe-Anschluss Und Ableitstrom

    Sicherheit Sicherheit 2.3 PE-Anschluss und Ableitstrom 2.4 Erläuterung von Symbolen Der Umrichter verfügt über eine zertifizierte interne Fehlerstrom- In diesem Abschnitt werden alle Symbole erklärt, die am Umrichter und auf Schutzeinrichtung (RCD), um im Falle einer Störung in den Kabeln oder im dem Typenschild abgebildet sind.
  • Seite 7: Ce-Richtlinien

    Niederspannungsrichtlinien. Es enthält die Sicherheitshinweise und Zulässigkeitsbedingungen für das endues-System, die Sie bei Installation, Betrieb Vielen Dank für den Kauf des Umrichters der SolaX X1-Serie. Die Umrichter der X1- und Wartung des Gerätes beachten müssen. Bei Nichtbeachtung können Serie gehören zu den besten Umrichtern, die derzeit auf dem Markt erhältlich Körperverletzung oder Tod die Folge sein, oder es können Schäden am Gerät...
  • Seite 8: Klemmen Des Umrichters

    Einführung Einführung 3.2 Klemmen des Umrichters 3.3 Abmessung Abmessung 267 mm 126 mm Objekt Beschreibung DC-Schalter (optional) DC-Anschluss Tasche WLAN/LAN/GPRS Erdungsschraube USB für Upgrade RS 485/CT/Meter/ DRM (optional) AC-Anschluss Gewicht Hinweis: Der Stromwandleranschluss und der Zugang zum Netzstrom werden nur begrenzt unterstützt. Wenden Sie sich bei Bedarf bitte an SolaX. Modell X1-0.6 X1-0.7...
  • Seite 9: Technische Daten

    Technische Daten Technische Daten 4.3 Effizienz, Sicherheit und Schutz 4. Technische Daten Modell X1-0.6 X1-0.7 X1-1.1 X1-1.5 X1-2.0 X1-2.5K X1-3K X1-3.3K X1-3.6K 4.1 DC-Eingang 99.90% 99.90% 99.90% 99.90% 99.90% 99.90% 99.90% 99.90% 99.90% MPPT-Wirkungsgrad Euro-Wirkungsgrad 95.00% 95.00% 95.50% 96.00% 96.50% 96.50% 96.50% 96.50%...
  • Seite 10: Installation

    Regeneinwirkung und Schneeanhäufung. Copyright Declaration The copyright of this manual belongs to Solax Power Network Technology(Zhe jiang) Co,. Ltd. Any corporation or individual should not plagiarize, partitially or fully copy (including software,etc.), and no reproduction or distribution of it in any form or by any means. All rights reserved. SolaX Power Network Technology (Zhe jiang) Co.,Ltd.
  • Seite 11: Installationsschritte

    Installation Installation 5.4 Installationsschritte 5.5 Anschlüsse des Umrichters 5.5.1 Die wichtigsten Schritte zum Anschluss an den Umrichter Vorbereitung PV String Anschluss Vor der Installation werden die folgenden Werkzeuge benötigt. Der Umrichter hat einen einsträngigen PV-Anschluss. Bitte wählen Sie PV-Module mit hervorragender Funktion und zuverlässiger Qualität. Die Leerlaufspannung des angeschlossenen Modulfelds sollte der maximalen DC-Eingangsspannung entsprechen (siehe folgende Tabelle), und die Betriebsspannung sollte innerhalb des MPPT-Spannungsbereichs liegen.
  • Seite 12: Netzanschluss

    Installation Installation Anschluss-Schritte Netzanschluss Vor dem Anschluss werden folgende Werkzeuge benötigt. Die Umrichter der Serie X1 sind für einphasige Netze ausgelegt. Der Spannungsbereich ist 220/230/240V, die Frequenz beträgt 50/60 Hz. Andere Empfohlenes Modell der technische Anforderungen müssen mit den Anforderungen des lokalen öffentlichen Netzes übereinstimmen.
  • Seite 13 Installation Installation Anschluss-Schritte f ) Stecken Sie das ausgelöste Ende der drei Drähte in das entsprechende Loch im Buchseneinsatz und ziehen Sie dann jede Schraube fest (um jeden Draht zu fixieren). (PH1 Kreuzschraubendreher. Drehmoment: 0,8±0,1Nm) a) Prüfen Sie die Netzspannung und vergleichen Sie sie mit dem zulässigen Spannungsbereich (siehe technische Daten).
  • Seite 14 Daten vom Umrichter zum PC oder anderen Überwachungsgeräten übertragen kann. Überwachung b. Messgerät (optional) Mit diesem einphasigen Messgerät, das mit der X1-Serie zusammenarbeitet, WARNUNG! können Sie: Achten Sie darauf, dass der Schutzleiter angeschlossen ist! (1) Die Energie ins Netz und aus dem Netz über den ganzen Tag überwachen.
  • Seite 15  CT-Verbindungsschritte: CT-Anschluss: Der Stromsensor misst den Strom auf der Phasenleitung, die zwischen dem Umrichter und dem Netz verläuft. HINWEIS! • Legen Sie den Stromwandler nicht auf den N-Draht oder den Erdungsdraht. • Legen Sie den Stromwandler nicht gleichzeitig auf die N- und L-Leitung. Stromwandler-Anschlussplan •...
  • Seite 16 Installation Installation Upgrade  RS 485 Verbindungsschritte: Der Benutzer kann das Umrichtersystem über den USB-Flash-Driver aktualisieren. 1) Schrauben Sie zuerst die Schraube vom 485-Anschluss ab. (Kreuzschraubendreher PH1. Drehmoment: 0,8±0,1Nm) 2) Bereiten Sie ein Kommunikationskabel vor und lösen Sie die Isolierung WARNUNG! davon.
  • Seite 17: Betrieb Des Umrichters

    Installation Installation  Starten Sie den Umrichter 4) Drücken Sie kurz die Aufwärts- und Abwärtstaste, um das zu aktualisierende Gerät auszuwählen, und drücken Sie lange die Abwärtstaste zur Bestätigung. a) Der Umrichter startet automatisch, wenn die PV-Paneele genügend Energie erzeugen. Aktualisieren (ARM) Aktualisieren (ARM) Abbrechen...
  • Seite 18: Betriebsmethode

    Betriebsmethode Betriebsmethode 6. Betriebsmethode 6.2 LCD-Aufbau Den aktuellen Aufbau entnehmen Sie bitte dem Umrichter 6.1 Bedienfeld *Der Benutzer kann auch U, I & P der PV sehen. (Usolar, Isolar, Psolar) 1 Ebene 2 Ebene 3 Ebene Ugrid 0.0V Unten Ingrid 0.0A Leistung 0W Eingabe Eingabe...
  • Seite 19: Lcd-Betrieb

    Betriebsmethode Betriebsmethode LCD-Anzeige 6.3 LCD-Betrieb • Ebene 1 • Die Einstellungsfunktion dient zum Einstellen des Umrichters für Sicherheit, Netz, a) In der ersten Zeile werden die Parameter (Power, Pgrid Today und Total) und die Leistungsfaktor und so weiter. Werte angezeigt. •...
  • Seite 20 Betriebsmethode Betriebsmethode Parameter Parameter Comment Kommentar Erfüllen Sie VDE 4105/EN50549_EU. Blindleistungsregelung, Blindleistungsstandardkurve Q= f(V) Vac upper T-Start Voltage high protect H/ Lurt-Funktion Deaktivieren Vac upper slow FreqSetPoint Voltage high slow protect Frequenz-Sollwert FreqDropRate Frequenzabfallrate Erfüllen Sie VDE4105 V2s=1,10Vn V1s=1,08Vn=QuVlowRate Q_3Tau FreqSetPoint Frequency set point Reaktive Reaktionszeit...
  • Seite 21: Fehlersuche

    Dieser Abschnitt enthält Informationen und Verfahren zur Behebung möglicher gibt den Benutzerwert und den Werkswert. Der Werkswert ist eine Voreinstellung, die Probleme mit den Frequenzumrichtern der X1-Serie und gibt Ihnen Tipps zur vom Benutzer nicht geändert werden kann. Der vom Installateur eingestellte...
  • Seite 22 Fehlersuche Fehlersuche Störungen Diagnose und Lösung Störungen Diagnose und Lösung SPl-Kommunikationsfehler Busspannung außerhalb des normalen Bereichs. Trennen Sie PV+, PV- und schließen Sie sie wieder an. Trennen Sie PV+,PV- und schließen Sie sie wieder an. SPI-Fehler Oder suchen Sie Hilfe bei uns, wenn Sie nicht in den Normalzustand Prüfen Sie, ob der PV-Eingang innerhalb des Bereichs des Umrichters liegt.
  • Seite 23: Routinemäßige Wartung

    Fehlersuche Außerbetriebnahme 8 Außerbetriebnahme 7.2 Routinemäßige Wartung Umrichter müssen in den meisten Fällen nicht gewartet oder korrigiert werden. 8.1 Demontage des Umrichters Wenn der Umrichter jedoch häufig aufgrund von Überhitzung Leistung verliert, kann dies die folgende Ursache sein: Trennen Sie den Umrichter vom DC-Eingang und AC-Ausgang. ●...
  • Seite 24: Haftungsausschluss

    EU-Konformitätserklärungen Haftungsausschluss 10 EU-Konformitätserklärungen 9 Haftungsausschluss Der Umrichter wird durch höhere Gewalt (z. B. Erdbeben, Überschwemmung, Hiermit wird erklärt, dass sich die in diesem Dokument beschriebene Gewitter, Blitzschlag, Brandgefahr, Vulkanausbruch usw.) beschädigt oder geht Produkte nachfolgender EU-Richtlinien hergestellt wurden: kaputt. Die Garantie des Umrichters ist abgelaufen und eine Garantieverlängerung ist Richtlinie 2014/53/EU 2014/30/EU 2011/65/EU nicht möglich.
