Hinzufügen der RESET- und PROGRAMM-Tasten

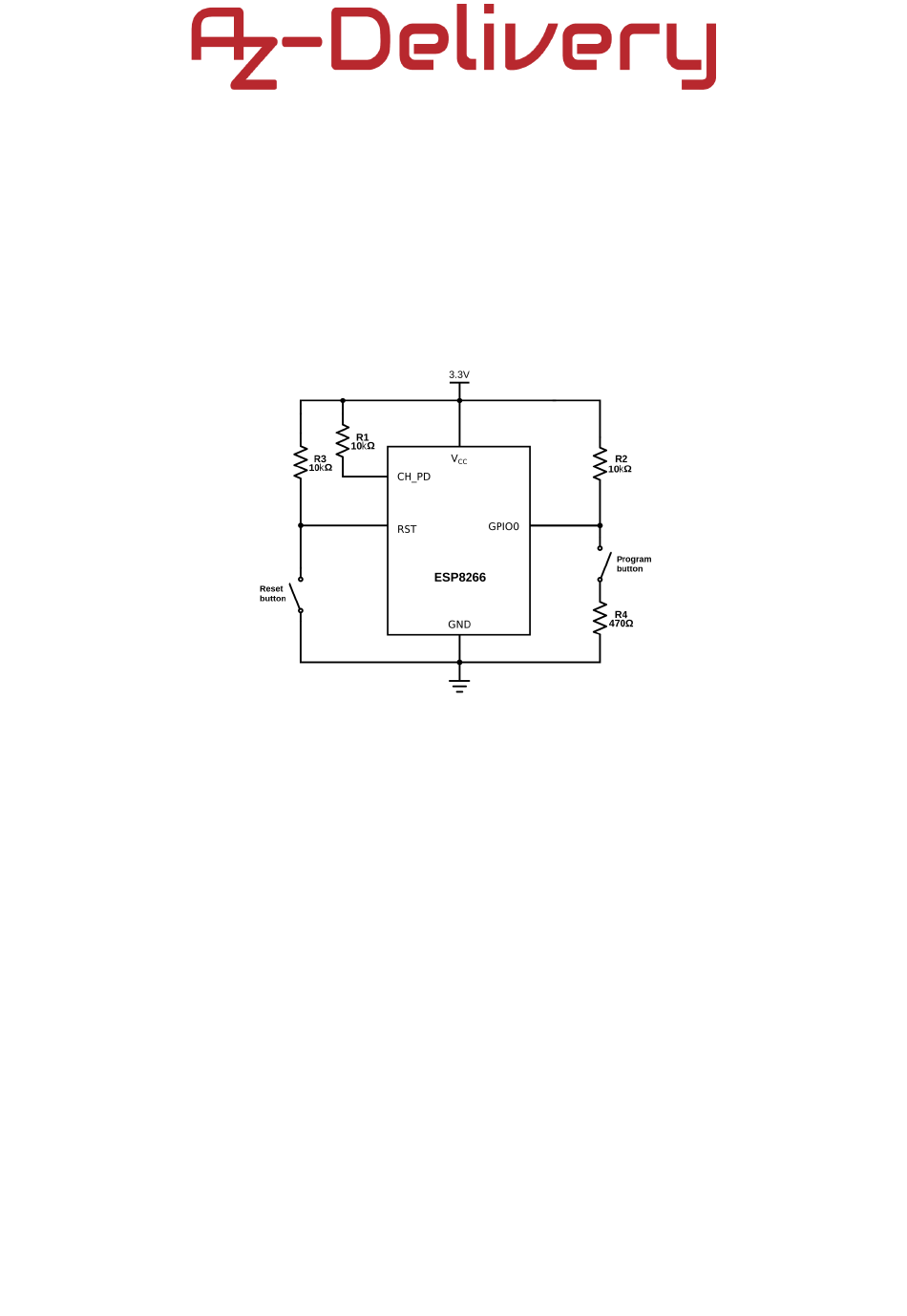

Unsere ESP8266-07-Boards haben keinen RESET-Knopf oder einen Knopf
für den Programmier-Modus. Sie könnten (aber nicht zwingend nötig) einen
hinzufügen, wie unten abgebildet:
Für den Reset-Knopf schließen Sie einen Druckknopf zwischen dem RST-
Pin und GND an. Schalten Sie jedoch einen PULL-UP-Widerstand 10kΩ
(R3 auf dem Bild oben) zwischen RST und VCC zu.
Um den Chip in den Programmiermodus zu versetzen, müssen Sie GPIO0
während des Starts auf LOW schalten (mit GND verbunden). Wenn es auf
HIGH steht oder unverbunden ist, wird der Chip im Normal-Modus gestartet
Da es möglich ist, GPIO0 als Ausgang zu benutzen, können wir ihn nicht
direkt mit Masse kurzschließen, da es den Chip beschädigen könnte. Um
dies zu verhindern, schließen Sie einen Widerstand mit 470Ω in Reihe mit
dem Schalter an. Es ist wichtig, dass dieser Widerstand niedrig genug ist,
andernfalls wird er durch den 10KΩ Widerstand auf high geschaltet (R2 auf
dem obigen Bild), wenn Sie sich dafür entschieden haben R2 hinzuzufügen.
