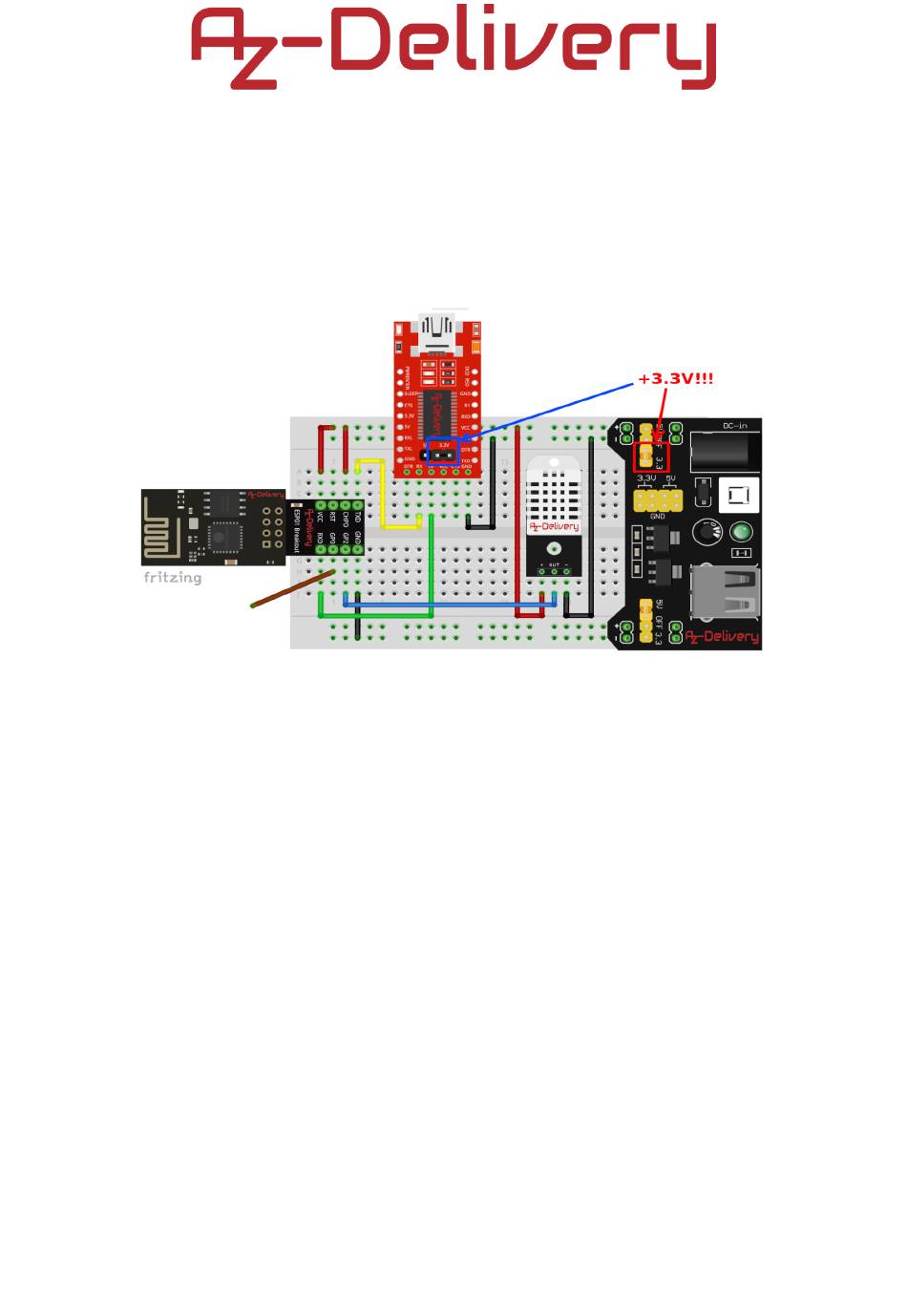

Verbinden Sie alles, wie unten abgebildet:
Alles wird genauso wie beim letzten Anschlussplan (s.o.) angeschlossen,
außer bei dem Teil mit dem DHT22.
DHT22 pin
"+" pin
OUT pin
"-" pin
Wenn Sie den Sketch "DHT22Default" öffnen, wählen Sie in Tools > Board
> {board name}, zunächst "Generic ESP8266 Module" aus. Wenn Sie dann
> ESP pin and power supply pins
> +3.3V
> GPIO pin 2
> GND
[Stromversorgung]
[ESP]
[Stromversorgung]
Roter Draht
Blauer Draht
Schwarzer Draht
