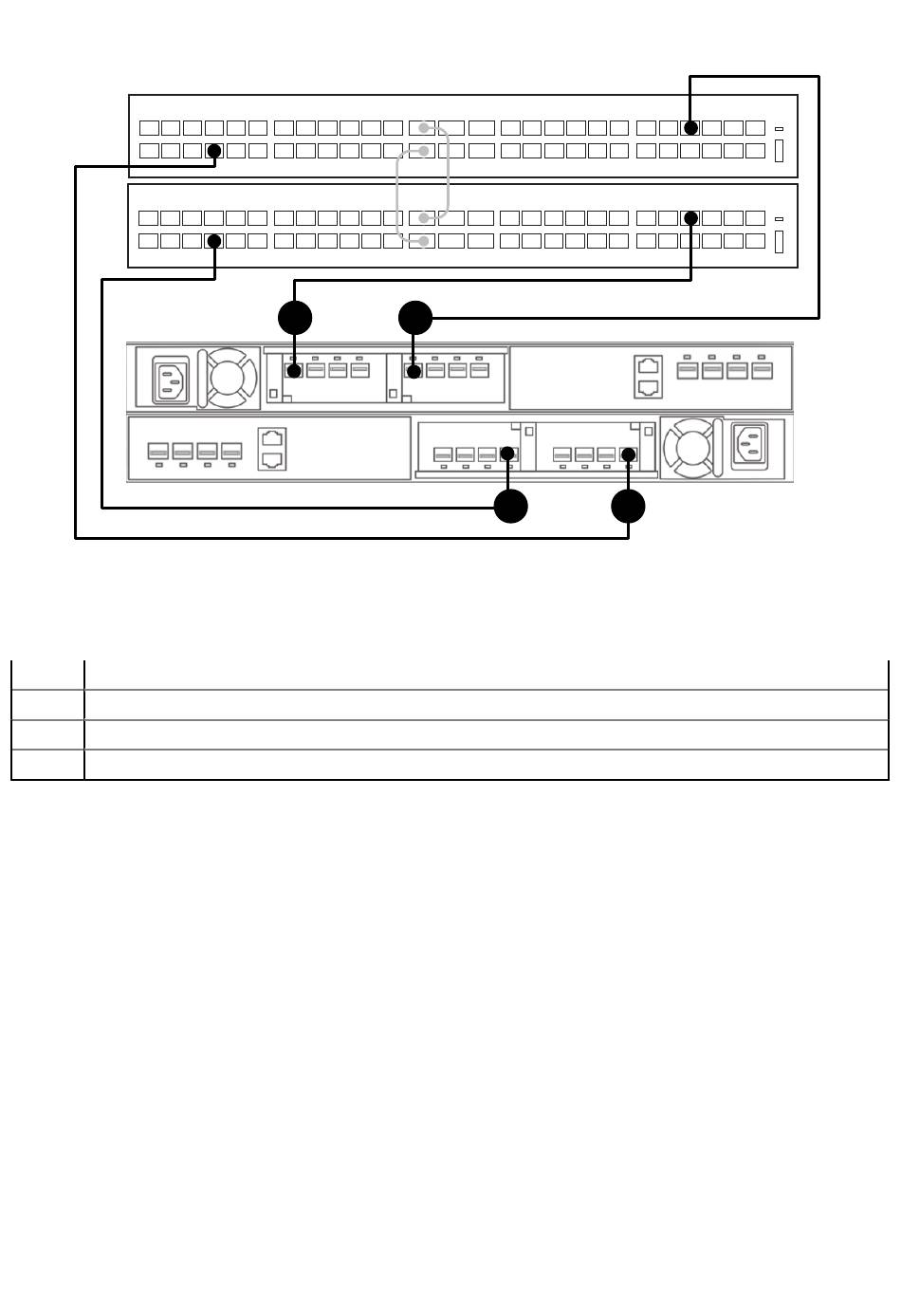

Abbildung 21. Verbinden von Node-Ports mit den ToR-Switches für das NAS-Netzwerk
Tabelle 38. Schritte zum Verkabeln des Switch für das NAS-Netzwerk
1.
Verbinden Sie Port 3 auf dem I/O-Modul 0 des unteren Node A mit Port 8 des unteren Switch (Switch 1).
2.
Verbinden Sie Port 3 auf I/O-Modul 1 des unteren Node A mit Port 8 des oberen Switch (Switch 2).
3.
Verbinden Sie Port 3 auf dem I/O-Modul 0 des oberen Node B mit Port 47 des unteren Switch (Switch 1).
4.
Verbinden Sie Port 3 auf I/O-Modul 1 des oberen Node B mit Port 47 des oberen Switch (Switch 2).
Verkabeln des Clusternetzwerks
Verkabeln Sie die Nodes mit den ToR-Switches (Top-of-Rack) für das Clusternetzwerk.
Verkabeln Sie die Node-Ports für das Clusternetzwerk.
4
3
Verkabeln vonToR-Switches der Dell PowerSwitch-Serie für Storage-Services
