Lynx® Smart Hub - Installations- und Benutzeranleitung

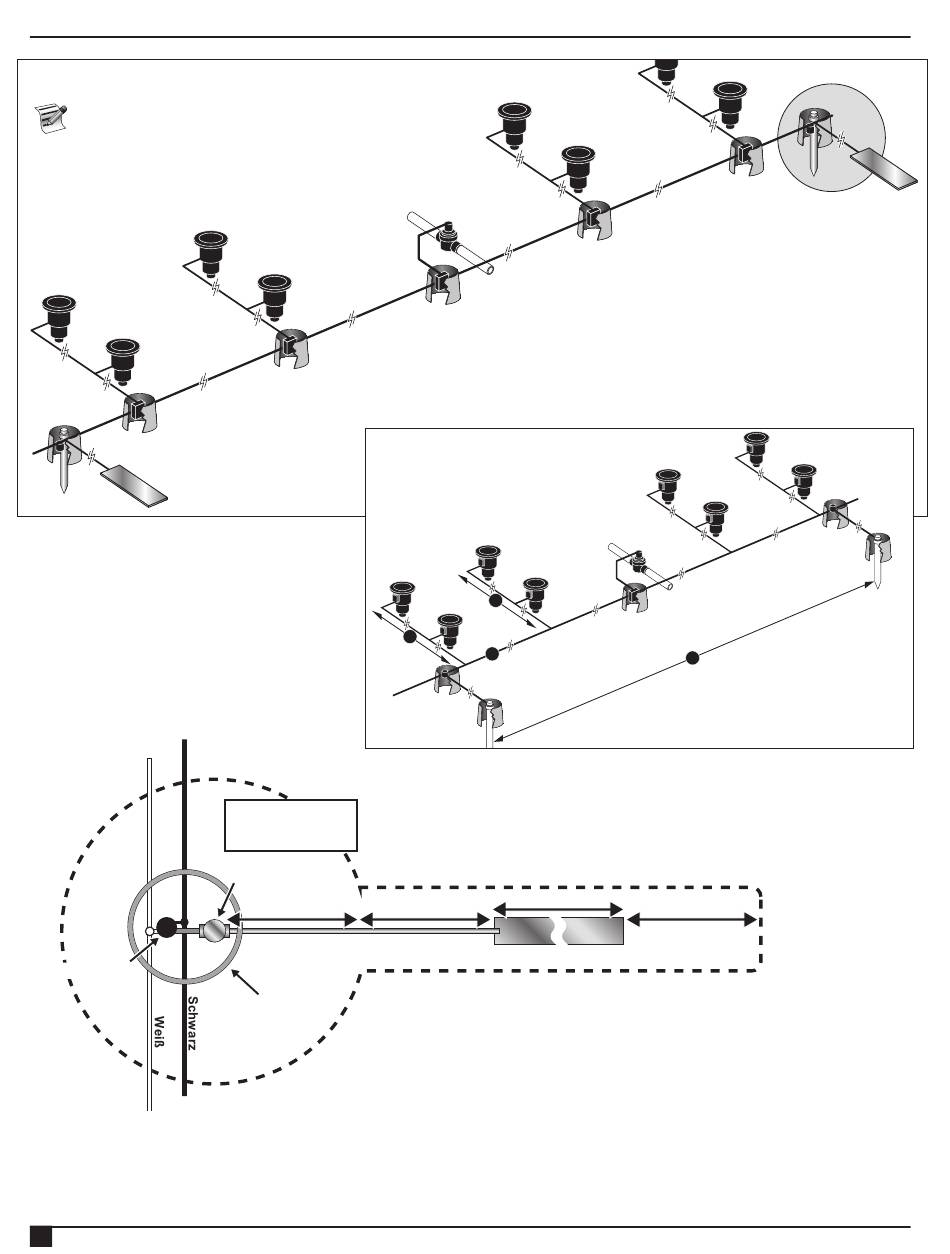

Abbildung 14 - GAC-Überspannungsschutz
Für Upgrade bestehender Anlagen empfehlen
wir das Hinzufügen einer Erdungsstelle
(Detail A) am Ende jeder
Hauptkommunikationsleitung.
DEC-SG-LINE
22
Maximal 300 m Länge der
bestückten Kommunikationsleitung
zwischen den Erdungspunkten.
Golfplatzregner mit Decoder
A = 150 m max.
B+C = 150 m max.
D = 300 m max.
Keine Magnetventilkabel
oder Decodermodule
innerhalb dieser Zone.
Erdungsstab
2,4 m
Ventilbox
B
A
C
2,4 m
2,4 m
Siehe Detail A
D
Detail A
2,4 m
