11. Inbetriebnahme des Empfängers
Empfängeranschluss
Der Empfänger bietet Ihnen Anschlussmöglichkeiten für bis zu 6 Servos und einen Empfängerakku.
Achten Sie beim Anschluss von Servos bzw. Fahrtreglern grundsätzlich immer auf die richtige Polung der Steck-
•
verbinder.
Der Steckkontakt für die Impulsleitung (je nach Hersteller Gelb, Weiß oder Orange) muss am linken (inneren)
•
Stiftkontakt angeschlossen werden.
Der Steckkontakt für die Minusleitung (je nach Hersteller Schwarz oder Braun) muss am rechten (äusseren) Stift-
•
kontakt angeschlossen werden.
Zuordnung der Empfängerkanäle zu den Steuerhebeln im Auslieferzustand des Senders (Mode 2)
Kanal Funktion
Ch 1 (Kanal 1): Querruder (Roll)
Ch 2 (Kanal 2): Höhenruder (Nick)
Ch 3 (Kanal 3): Gas/Pitch
Ch 4 (Kanal 4): Seitenruder (Heck)
Ch 5 (Kanal 5): frei wählbar
Ch 6 (Kanal 6): Pitch
Bat: Empfängerakku

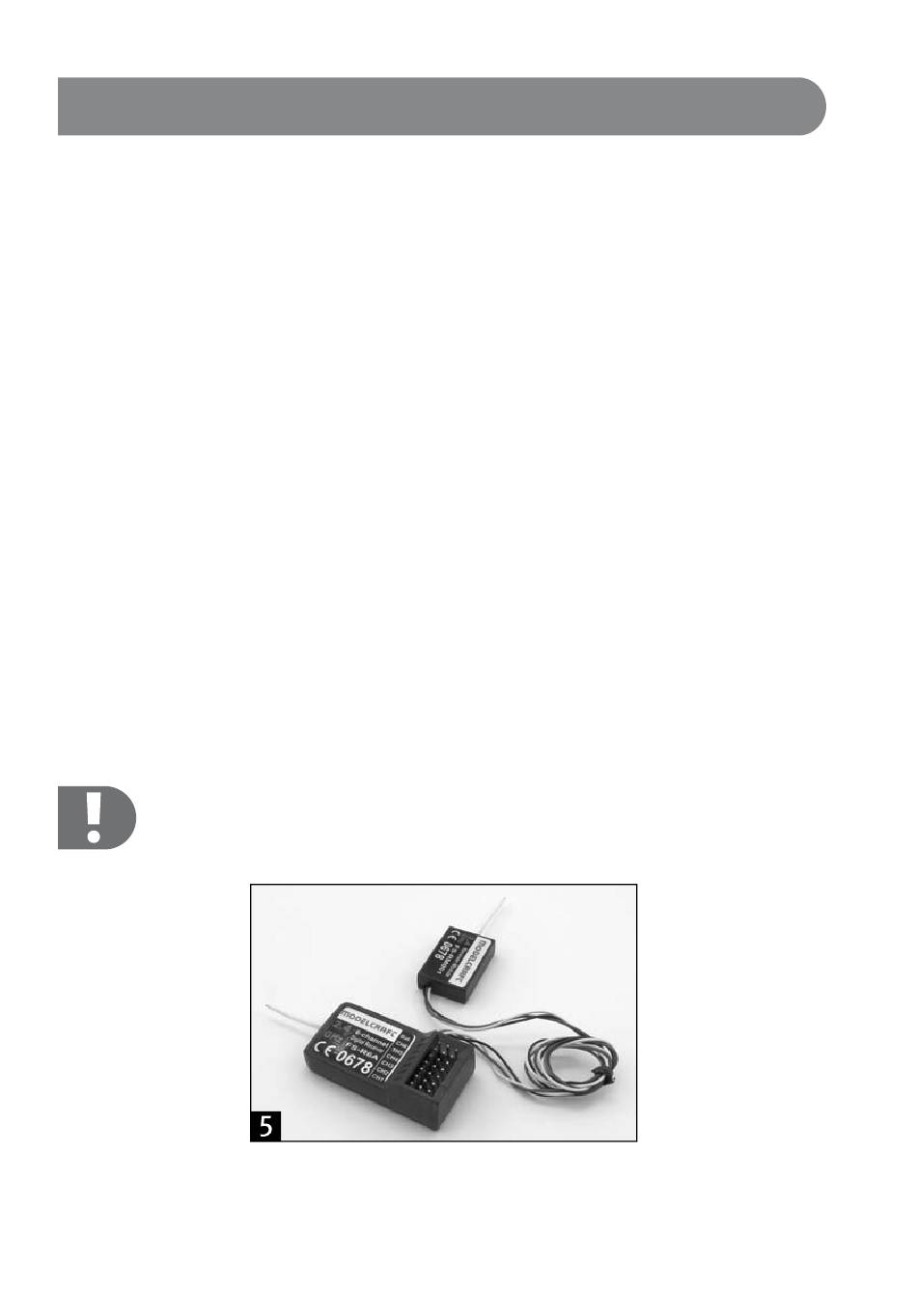

Montage des Empfängers und des Empfängermoduls
Die Montage des Empfängers ist grundsätzlich immer vom Modell abhängig. Aus diesem Grund sollten Sie sich
bezüglich des Einbaus an die Empfehlungen des Modellherstellers halten. Unabhängig davon sollten Sie immer
versuchen den Empfänger und das Empfängermodul so zu montieren, dass sie vor Staub, Schmutz, Feuchtigkeit und
Vibrationen optimal geschützt sind. Zur Befestigung eignen sich doppelseitig klebender Schaumstoff (Servo-Tape)
oder auch Gummiringe, die den in Schaumstoff eingewickelten Empfänger sicher an seinem Platz halten.
Das Empfängermodul muss so montiert werden, dass sich seine Antenne in einer Position
senkrecht zur Antenne des Empfängers befindet!
All manuals and user guides at all-guides.com
Steuerhebel
rechts
rechts
links
links
links
Steuerrichtung
rechts/links
vorwärts/rückwärts
vorwärts/rückwärts
rechts/links
vorwärts/rückwärts
13
