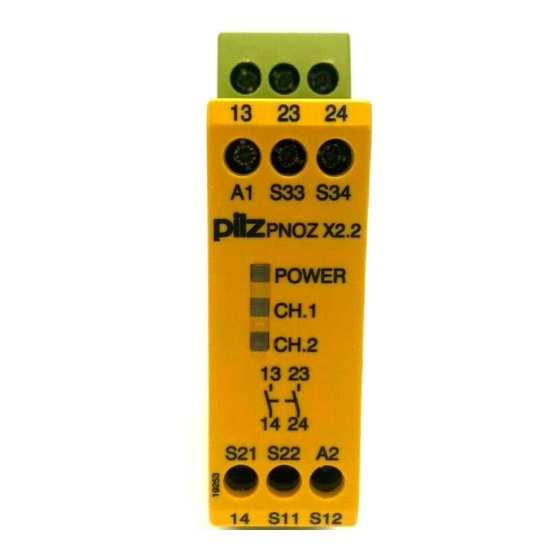

Pilz PNOZ X2.2 Bedienungsanleitung
Sicherheitsschaltgeräte
Vorschau ausblenden
Andere Handbücher für PNOZ X2.2:
- Betriebsanleitung (2 Seiten) ,
- Betriebsanleitung (13 Seiten) ,
- Betriebsanleitung (16 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Pilz PNOZ X2.2
Inhaltszusammenfassung für Pilz PNOZ X2.2
- Seite 1 PNOZ X2.2 Sicherheitsschaltgeräte Bedienungsanleitung-1003355-DE-09...
- Seite 2 Formulierung dieses Dokuments gewählt. Es wird versichert, dass alle Personen diskriminierungsfrei und gleichberechtigt betrachtet werden. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
-
Seite 3: Inhaltsverzeichnis
Verdrahtung ........................... Betriebsbereitschaft herstellen .................... Betrieb ............................ Statusanzeigen ......................... Fehler – Störungen ........................ Abmessungen in mm ......................Technische Daten ........................Sicherheitstechnische Kenndaten .................... Ergänzende Daten ......................... Lebensdauerkurve ........................Bestelldaten ........................... EG-Konformitätserklärung ....................UKCA-Declaration of Conformity ..................Bedienungsanleitung PNOZ X2.2 1003355-DE-09... -
Seite 4: Einführung
PNOZ X2.2 Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PNOZ X2.2. Sie gilt, bis eine neue Dokumen- tation erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts. -
Seite 5: Sicherheit
PNOZ X2.2 INFO liefert Anwendungstipps und informiert über Besonderheiten. Sicherheit Bestimmungsgemäße Verwendung Das Sicherheitsschaltgerät PNOZ X2.2 dient dem sicherheitsgerichteten Unterbrechen ei- nes Sicherheitsstromkreises. Das Sicherheitsschaltgerät erfüllt Forderungen der EN 60947-5-1 und EN 60204-1 und darf eingesetzt werden in Anwendungen mit Not-Halt-Tastern Schutztüren Nicht bestimmungsgemäße Verwendung... -
Seite 6: Qualifikation Des Personals
Das Gerät erfüllt alle notwendigen Bedingungen für einen sicheren Betrieb. Beachten Sie jedoch Folgendes: Hinweis für Überspannungskategorie III: Wenn am Gerät höhere Spannungen als Klein- spannung (>50 V AC oder >120 V DC) anliegen, müssen angeschlossene Bedienele- mente und Sensoren eine Bemessungsisolationsspannung von mind. 250 V aufweisen. Bedienungsanleitung PNOZ X2.2 1003355-DE-09... -
Seite 7: Gerätemerkmale
Die Sicherheitseinrichtung bleibt auch bei Ausfall eines Bauteils wirksam. Bei jedem Ein-Aus-Zyklus der Maschine wird automatisch überprüft, ob die Relais der Si- cherheitseinrichtung richtig öffnen und schließen. Blockschaltbild/Klemmenbelegung *Isolation zum nicht markierten Bereich und der Relaiskontakte zueinander: Basisisolierung (Überspannungskategorie III), sichere Trennung (Überspannungskategorie II) Bedienungsanleitung PNOZ X2.2 1003355-DE-09... -
Seite 8: Funktionsbeschreibung
– Die Sicherheitskontakte 13-14 und 23-24 werden redundant geöffnet. – Die LEDs "CH1" und "CH2" erlöschen. Betriebsarten einkanaliger Betrieb: keine Redundanz im Eingangskreis, das PNOZ X2.2 erkennt – Erdschlüsse im Eingangskreis, – Erd- und Kurzschlüsse im Startkreis. zweikanaliger Betrieb mit Querschlusserkennung: redundanter Eingangskreis, das PNOZ X2.2 erkennt... -
Seite 9: Montage
Schutzbeschaltung. Keine kleinen Ströme mit Kontakten schalten, über die zuvor große Ströme geführt wur- den. Das Netzteil muss den Vorschriften für Funktionskleinspannungen mit sicherer elektri- scher Trennung (SELV, PELV) nach VDE 0100, Teil 410 entsprechen. Bedienungsanleitung PNOZ X2.2 1003355-DE-09... -
Seite 10: Betriebsbereitschaft Herstellen
PNOZ X2.2 Wichtig für Querschlusserkennung: Da diese Funktion nicht einfehlersicher ist, wird sie von Pilz während der Endkontrolle ge- prüft. Wenn Gefahr besteht, dass die Leitungslängen überschritten werden, empfehlen wir folgende Prüfung nach der Installation des Geräts: 1. Gerät betriebsbereit (Ausgangskontakte geschlossen) 2. -
Seite 11: Betrieb
SIL CL 2/PL d mindestens 1x pro Jahr WICHTIG Führen Sie nach der Erstinbetriebnahme und nach jeder Änderung der Ma- schine/Anlage eine Prüfung der Sicherheitsfunktion durch. Die Prüfung der Sicherheitsfunktion darf ausschließlich durch qualifiziertes Personal durch- geführt werden. Bedienungsanleitung PNOZ X2.2 | 11 1003355-DE-09... -
Seite 12: Statusanzeigen
Fehlfunktionen der Kontakte: Bei verschweißten Kontakten ist nach Öffnen des Ein- gangskreises keine neue Aktivierung möglich. LED "POWER" leuchtet nicht: Kurzschluss oder fehlende Versorgungsspannung. Abmessungen in mm 75 (2.95") 22,5 87 (3.42") (0,89") Bedienungsanleitung PNOZ X2.2 | 12 1003355-DE-09... -
Seite 13: Technische Daten
150 Ohm Zweikanalig mit Querschlusserkennung bei UB DC 15 Ohm Zweikanalig mit Querschlusserkennung bei UB AC 30 Ohm Relaisausgänge Anzahl der Ausgangskontakte Sicherheitskontakte (S) unverzögert Max. Kurzschlussstrom IK 1 kA Gebrauchskategorie nach Norm EN 60947-4-1 Bedienungsanleitung PNOZ X2.2 | 13 1003355-DE-09... - Seite 14 Not-Halt max. 30 ms bei Netzausfall typ. 70 ms bei Netzausfall max. 110 ms Wiederbereitschaftszeit bei max. Schaltfrequenz 1/s nach Not-Halt 50 ms nach Netzausfall 150 ms Wartezeit bei überwachtem Start 180 ms Bedienungsanleitung PNOZ X2.2 | 14 1003355-DE-09...
- Seite 15 0,2 - 2,5 mm², 24 - 14 AWG 2 Leiter gleichen Querschnitts, flexibel ohne Ade- rendhülse oder mit TWIN Aderendhülse 0,2 - 2,5 mm², 24 - 14 AWG Anzugsdrehmoment bei Schraubklemmen 0,6 Nm Abisolierlänge bei Schraubklemmen 8 mm Bedienungsanleitung PNOZ X2.2 | 15 1003355-DE-09...
-
Seite 16: Sicherheitstechnische Kenndaten
INFO Die SIL-/PL-Werte einer Sicherheitsfunktion sind nicht identisch mit den SIL-/PL-Werten der verwendeten Geräte und können von diesen abwei- chen. Wir empfehlen zur Berechnung der SIL-/PL-Werte der Sicherheits- funktion das Software-Tool PAScal. Bedienungsanleitung PNOZ X2.2 | 16 1003355-DE-09... -
Seite 17: Ergänzende Daten
Induktive Last: 0,2 A Gebrauchskategorie: AC15 Lebensdauer der Kontakte: 4 000 000 Schaltspiele Solange die zu realisierende Applikation eine Schaltspielzahl von weniger als 4 000 000 Schaltspiele erfordert, kann mit dem PFH-Wert (siehe Technische Daten) gerechnet wer- den. Bedienungsanleitung PNOZ X2.2 | 17 1003355-DE-09... -
Seite 18: Bestelldaten
Diese(s) Produkt(e) erfüllen die Anforderungen der Richtlinie 2006/42/EG über Maschinen des europäischen Parlaments und des Rates. Die vollständige EG-Konformitätserklärung finden Sie im Internet unter www.pilz.com/downloads. Bevollmächtigter: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Deutschland UKCA-Declaration of Conformity This product(s) complies with following UK legislation: Supply of Machinery (Safety) Regu- lation 2008. -
Seite 19: Rückseite
Wir sind international vertreten. Nähere Informationen entnehmen Sie bitte unserer Homepage www.pilz.com oder nehmen Sie Kontakt mit unserem Stammhaus auf. Stammhaus: Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: info@pilz.de, Internet: www.pilz.com...
