CONTROL
Technische Daten
WimTec CONTROL:
Betriebsspannung:
Leistungsaufnahme:
Thermische
Desinfektion:
Zwangsspülung:
Intelligente
Freispülautomatik:
Reinigungsstopp:
Münzfreigabe:

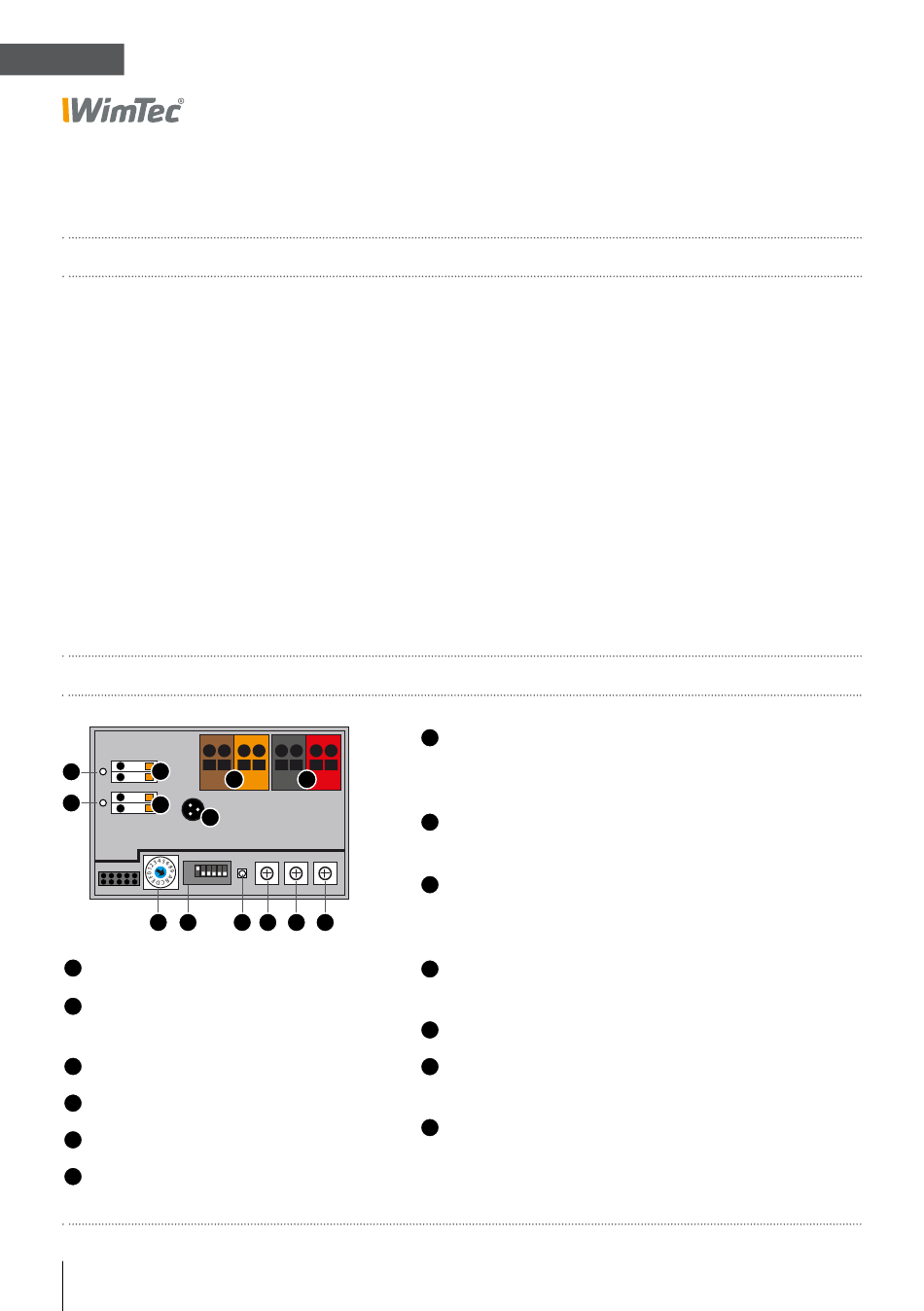

Einstellelemente WimTec CONTROL:
J
I
K
H
G
M
ON
ON
OFF
OFF
1 2 3 4 5 6
1 2 3 4 5 6
A
B
A
Adress-Potentiometer
DIP-Schalter zum Einstellen
B
der Funktionen
C
Status-LED
D
Zeit-Regler TD | Zwangsspülung
E
Zeit-Regler TD Pause
F
Zeit-Regler TD KW-Nachspülung
4
WimTec UP Netzteil 230 V 50 Hz / 12 V=
max. 3,5 W
aktivierbar / deaktivierbar, für 3 min bis 15 min
aktivierbar / deaktivierbar, für 10 s bis 10 min
deaktivierbar
aktivierbar / deaktivierbar
aktivierbar / deaktivierbar
L
D
E
F
C
G
Ausgang (Relais Ausgang 1A/50 V AC/DC)
für Rückmeldung an GLT oder zur Steuerung
externer Geräte (zB Lüfter, Warnleuchte,...)
H
LED (leuchtet solange
Funktion aktiv ist)
I
Eingang
(muss mittels potential freien
Kontakt geschlossen werden)
J
LED (leuchtet wenn Eingangs-
kontakt geschlossen ist)
K
Anschluss für Bus
L
Anschluss 12 V Spannungs-
versorgung
M
Anschluss für optional erhältliches WimTec
IR-Modul (Art.Nr. 130 454) zur Einstellung von
Parametern mittels WimTec REMOTE Infrarot-Tablet
