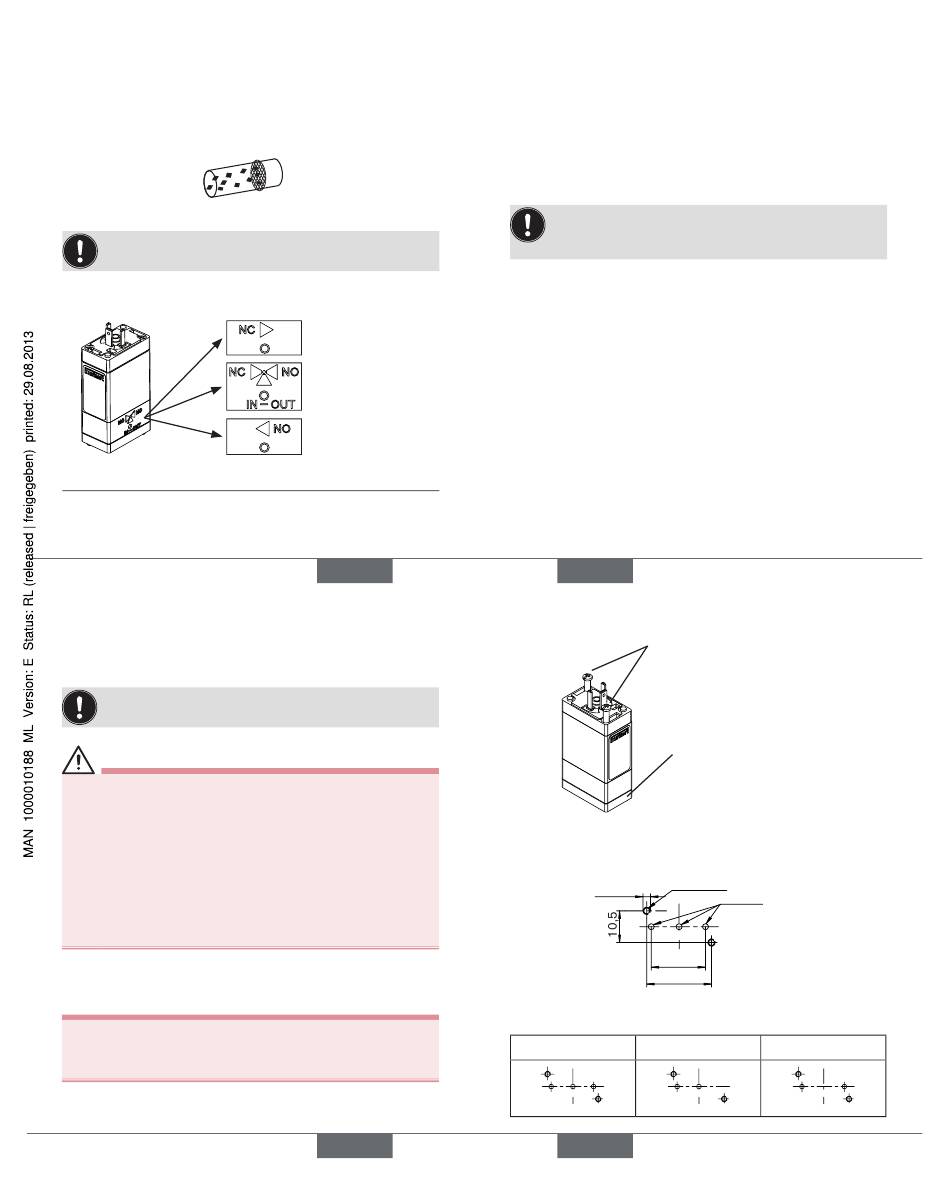

Montage
→
Avant le montage, nettoyer la tuyauterie et les raccor-
dements à bride afin d'enlever les éventuelles saletés.
→
Installez éventuellement un panier comme protection
contre les dysfonctionnements.
Respectez le sens du débit de la soupape.
* voir également la description du mode d'action au chapitre
« Caractéristiques pneumatiques »
64
Soupape avec raccord à bride :
→
Enlevez la plaque de fermeture (couleur orange).
N'enlevez pas la plaque de bridage !
Avertissement !
Danger dû à la sortie de fluide !
Raccords non étanches dus à une mauvaise position des
joints, une plaque de raccordement non plane ou d'une qualité
de surface insuffisante.
•
Veillez au positionnement correct des joints fournis dans
la vanne.
•
Veillez à la planéité de la plaque de raccordement.
•
Veillez à une qualité de surface suffisante de la plaque
de raccordement.
→
Placez le joint dans la soupape.
Attention !
L'appareil peut être endommagé par un couple de
serrage trop fort !
•
Respectez le couple de serrage maxi des vis.
66
All manuals and user guides at all-guides.com
Mailles : 5 µm
Mode d'action*
A / I
T
B
français
français
Identification des raccords de soupape au boîtier :
NO
Normally Open
NC
Normally Closed Raccord fermé sans courant,
IN/OUT pour raccord de pression (distributeur) ou
raccord de travail (mélangeur), pour WWT
Le boîtier de la soupape ne doit pas être trop serré
par les vis de fixation ou en vissant trop fort le raccord
de connexion !
Les boîtiers avec raccord fileté ou raccord de tuyau sont dotés
d'œils de fixation pour raccord vissé en haut avec M3 et par
le bas avec des vis à tôle BZ 3,9 x ... DIN 7971.
Boîtier avec raccord fileté :
→
Utilisez une bande PTFE comme matériau d'étanchéité
→
Vissez les raccords uniquement à la main
Boîtier avec raccord de tuyau :
→
Utilisez un flexible en silicone ou en FKM d'un diamètre
intérieur de 1,6 à 2 mm
français
Vissez les vis à 0,3
± 0,05 Nm
Attention :
N'enlevez pas la plaque
de bridage !
→
Fixez la soupape sur la plaque de raccordement.
Plan coté pour la plaque de raccordement :
8,5 mini de prof.
M2,5
NO
IN/OUT
18
21,5
Disposition des perçages :
3 voies
PVDF 2 voies
français
Type 0127
Raccord ouvert sans courant
pour WWB
pour WWA ou I
65
ø maxi 2
NC
PEEK 2 voies
67
