caractéristiques pneumatiques

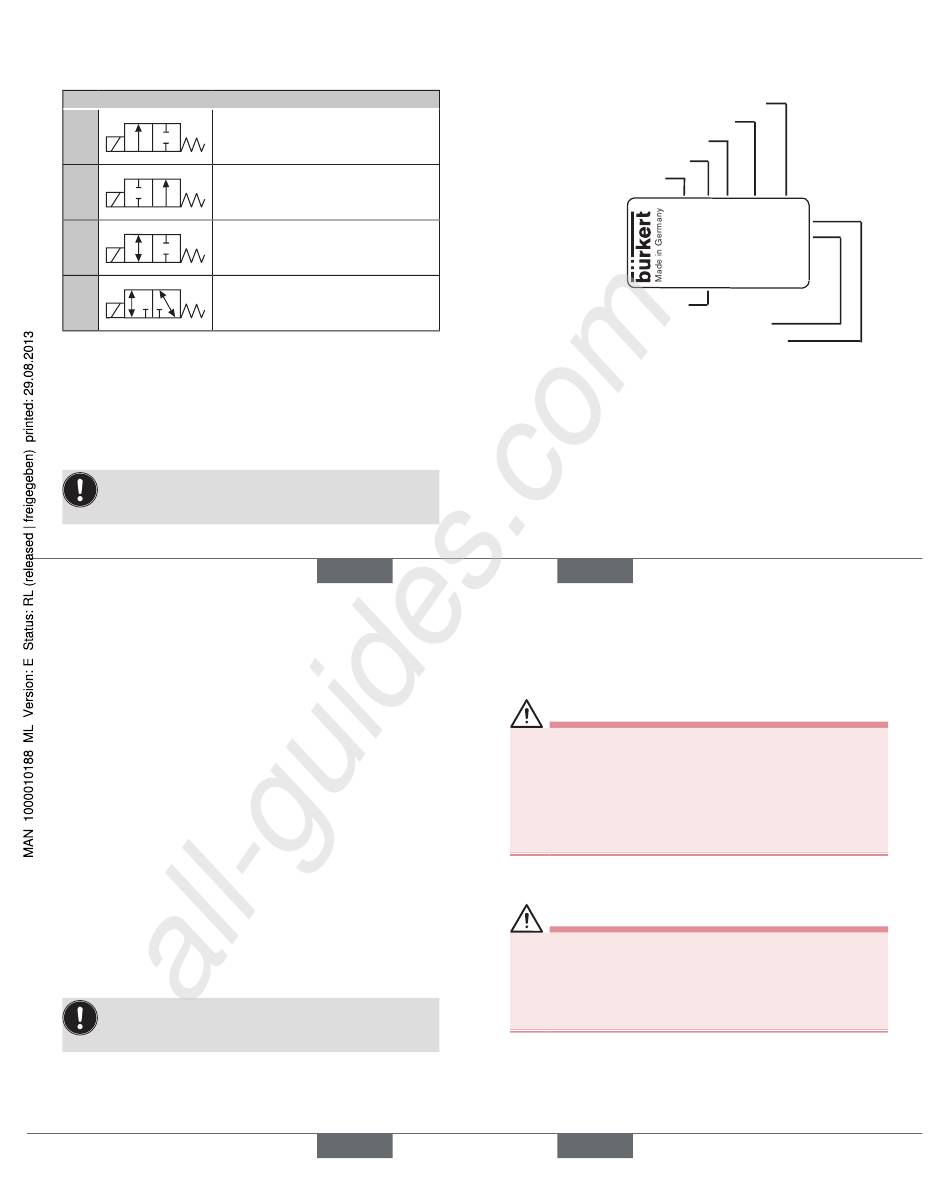

Modes d'action
A
Soupape magnétique 2/2, à ac-
A
tion directe, fermée sans courant
P/NC
B
Soupape magnétique 2/2, à ac-
B
tion directe, ouverte sans courant
P/NO
Soupape à 2/2 voies, à action
A
I
directe, fermée sans courant,
sens du débit indifférent
P/NC
A in/out
Soupape à 3/2 voies, à action
T
directe, utilisation universelle
P/NC R/NO
Plage de pression vac ... 2 bars
Raccords de conduite Raccord fileté G1/8,
NPT1/8 ou UNF1/4-28
Raccord à bride
Raccord de tuyau
Respectez les données indiquées sur la plaque
signalétique pour la tension, le type de courant et la
pression.
60
caractéristiques électriques
Tension de service 12 V DC
24 V DC
24 V UC
110-120 V UC
220-240 V UC
Tolérance de tension ± 10 %
Puissance nominale
12-24 V 3,0 W
110-240 V 3,4 W
Mode opératoire nominal Fonctionnement continu,
ED 100 %
en montage dos à dos Si les températures des fluides
ou de l'environnement dépassent
+40 °C : fonctionnement inter-
mittent 40 % (10 mn)
Respectez les données indiquées sur la plaque
signalétique pour la tension, le type de courant et la
pression.
62
All manuals and user guides at all-guides.com
français
français
plaque signalétique (exemple)
Matériau du boîtier
Matériau du joint
Diamètre nominal
Mode d'action
Type
0127 T 1,6 FKM PD
G1/8
24 V
00450000
N° ID
Tension / Fréquence / Puissance
Raccord-Pression nominale
français
MonTage
consignes de sécurité
Avertissement !
Risque de blessures lors du montage de la vanne.
• Ces travaux doivent être effectués uniquement par des
techniciens qualifiés et habilités disposant de l'outillage
approprié !
• Après une interruption de l'alimentation électrique ou
pneumatique, garantissez un redémarrage défini ou
contrôlé du processus !
Installation fluide
DAnger !
Danger dû à la haute pression !
Risque important de blessures en cas d'interventions dans
l'installation.
• Avant de desserrer les conduites et les vannes, coupez la
pression et purgez l'air des conduites.
Position de montage : au choix, de préférence entraînement
vers le haut.
français
Type 0127
PN0-2 bars
AC/DC 3 W
CE
W14UN
61
