Vorbereitung der Bauteile

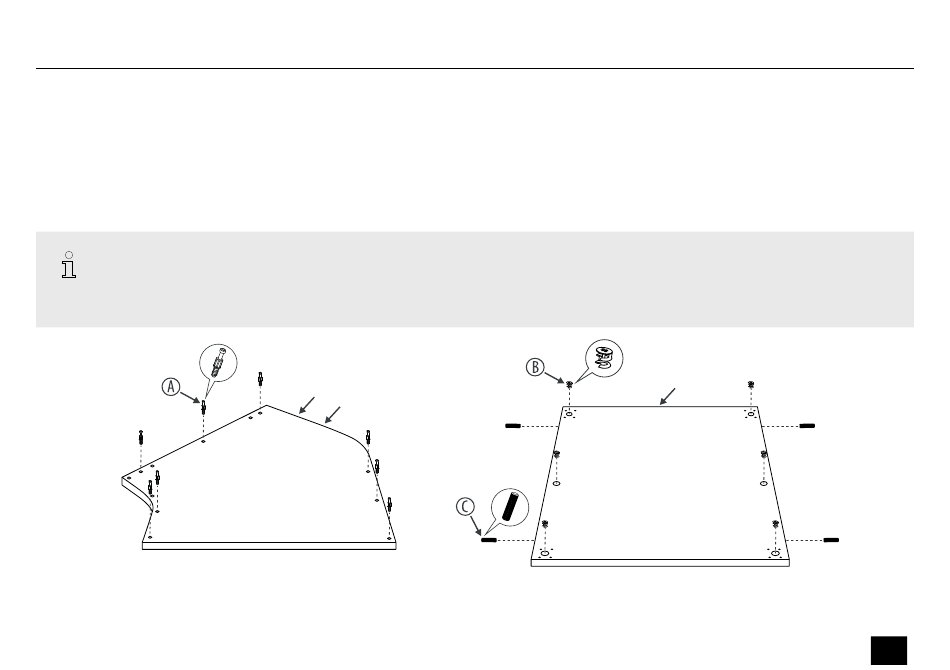

Setzen Sie die Verbindergehäuse, die Verbindungsbolzen und die Holzdübel in die dafür vorgesehenen Bohrungen der Bauteile, wie
in unten stehender Abbildung dargestellt.
Positionieren Sie alle Verbindergehäuse so, dass die jeweiligen Verbindungsbolzen vollständig in die Bohrungen versenkt werden
können und die Pfeilstellung der Verbindergehäuse Richtung Bohrung zeigen.
Die Verbindungsbolzen sitzen nach dem Einsetzen locker in den Bohrungen und spreizen sich erst auseinander, wenn beim dazugehö‐
rigen Bauteil die Verbindergehäuse festgedreht werden.
ö #
Montage
$
Thon Studio Side Rack 10U
Studiorack
9
