7.4 Schmierpunkte

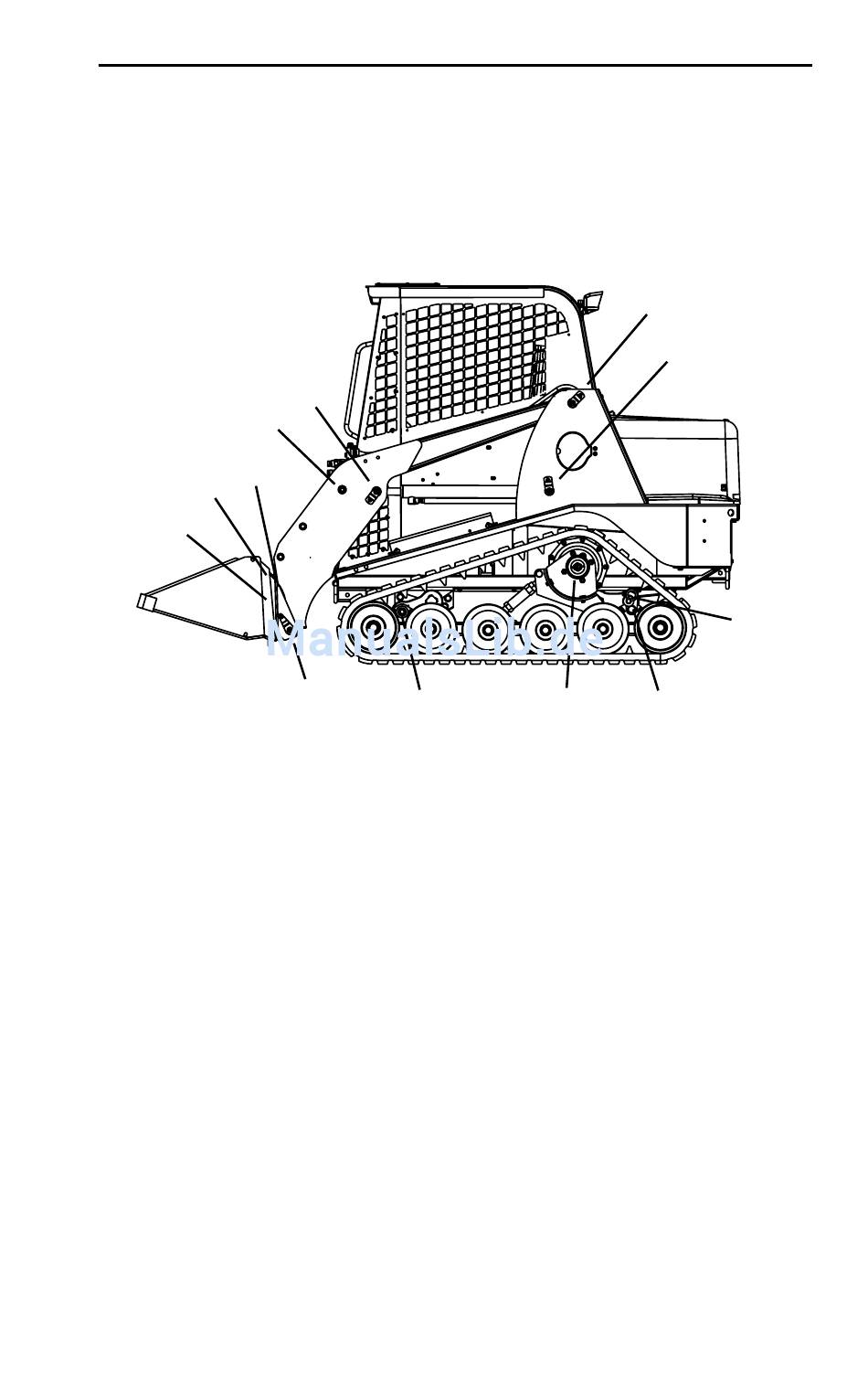

Die unten stehende Abbildung zeigt die Position der Schmierpunkte an der linken
Maschinenseite. Entsprechende Schmierpunkte befinden sich auch auf der
gegenüberliegenden Seite der Maschine. Schmieren Sie alle Punkte täglich vor
Inbetriebnahme der Maschine.
H
F G
E
A – SCHWENKANSCHLUSS DER ACHSE, UNTERER
B – SCHWENKANSCHLUSS DER ACHSE, OBERER
C – SCHWENKPUNKT DER VORDERACHSE
D – SCHARNIERAUFHÄNGUNG DES SCHNELLANSCHLUSSES
E – STIFT DES SCHNELLANSCHLUSSES
F – HEBELGELENK DES SCHNELLANSCHLUSSES
G – ZYLINDERGELENK DES SCHNELLANSCHLUSSES
H – ZYLINDERGELENK DES SCHNELLANSCHLUSSES
I – HEBEZYLINDERGELENK
J – HEBEZYLINDERGELENK
K – SCHARNIERAUFHÄNGUNG DES LASTARMS
L – LAGER DES ANTRIEBSKETTENRADS
I
D
C
65
7. WARTUNG UND PFLEGE
K
J
L
A
B
