4.1 Anzeigeelemente

1 2 3
11
Machen Sie sich vor der
Inbetriebnahme der Maschine mit der
Position und den Funktionen dieser
Elemente vertraut.

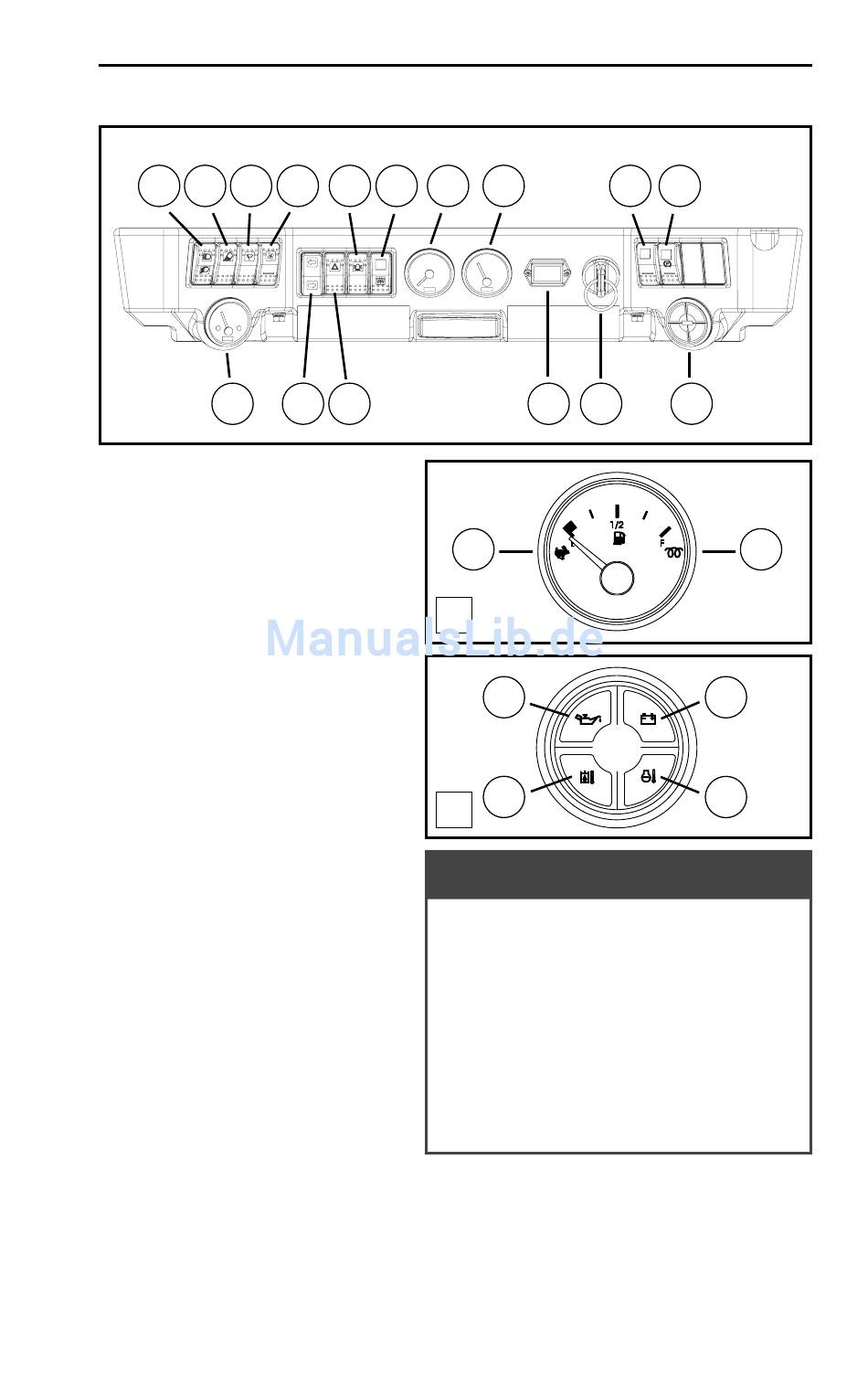

Schalttafeln
1 - Fahrtlichter (Straßenmodus)
2 - Arbeitslichter
3 - Vorderer Scheibenwischer (optional)
4 - Heizungslüfter (optional)
5 - Rundumlicht (optional)
6 - Straßenmodus (für Straßenfahrt)
9 - Zusatzhydraulik
10 - Feststellbremse
12 - Fahrtrichtungsanzeigen
(Straßenmodus)
13 - Warnblinklichter (Straßenmodus)
15 - Zündung, Glühkerze (Vorglühen)
Instrumente
7 - Tachometer
8 - Motorkühlmittel-Temperaturanzeige
11 - Kraftstoffanzeige
14 - Betriebsstundenzähler
16 - Warnanzeigen (4 in einer)
17 - (nicht belegt)
18 - Betriebsanzeige der Glühkerze
19 - Öldruckanzeige
20 - Batteriespannungsanzeige
21 - Hydrauliköl-Temperaturanzeige
22 - Motortemperaturanzeige
Wenn die Anzeige für die Batteriespannung (20) leuchtet, sollten Sie die Maschine an einen
geeigneten Standort fahren und den Motor ausschalten. Diagnostizieren Sie das Problem
und nehmen Sie entsprechende Reparaturen vor, bevor Sie den Betrieb der Maschine
wieder aufnehmen.
Die Betriebsanzeige der Glühkerze (18) leuchtet nur dann, wenn der Schlüsselschalter in
die Position zum Vorglühen des Motors gedreht ist, was einen normalen Betrieb anzeigt.
4 MASCHINENBESCHREIBUNG/-STEUERUNG
4 5 6 7
12 13
11
16
Sollte die Temperaturanzeige des Motors
übermäßige Temperaturen registrieren oder
sollten die Warnlichter für den Öldruck oder
die Temperatur des Hydrauliköls während des
Normalbetriebs leuchten, schalten Sie die
Maschine sofort an einem sicheren Ort aus.
Diagnostizieren Sie das Problem, und nehmen
Sie vor der Wiederaufnahme des Betriebs
entsprechende Reparaturen vor.
39
8 9
14 15
17
19
21
HINWEIS
10
16
18
20
